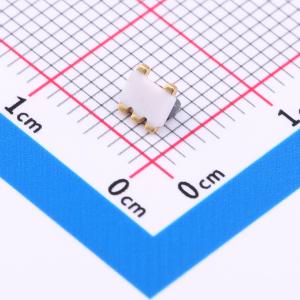

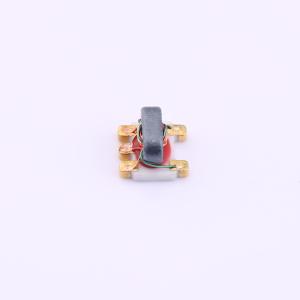

H2MABA-009210-CT1760
5-1250MHz,1:1,50Ω巴伦变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 75Ω 1:1传输线巴伦，适用于阻抗匹配、平衡放大器和蜂窝及VHF应用
- 品牌名称
- HenryTech(恒利泰)
- 商品型号
- H2MABA-009210-CT1760
- 商品编号
- C20416891
- 商品封装
- SMD-4P,7x6.3mm
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 5MHz~1.25GHz | |
| 阻抗比-不平衡/平衡 | 1:1 | |
| 插入损耗(最大值) | 1dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 3° | |
| 幅度差(最大值) | 0.5dB | |
| 回波损耗(最小值) | 16dB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 在1 dB带宽内，幅度不平衡度极佳，典型值为0.5 dB；相位不平衡度典型值为3°
- RF功率：0.5W
- 直流电流：500mA
- 工作温度范围：-40℃至+85℃
- 储存温度范围：-55℃至+100℃
- 兼容260℃回流焊
- 符合RoHS标准且无铅
应用领域
- 阻抗匹配
- 平衡放大器
- 巴伦
- 蜂窝和甚高频
