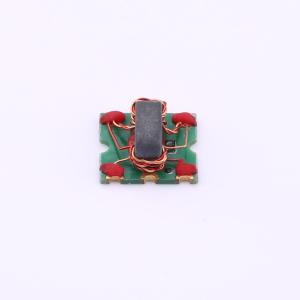

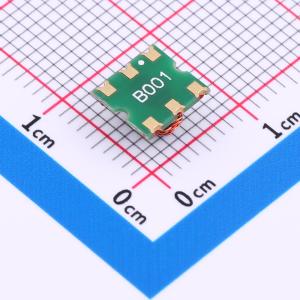

H2MABAES0061
5-1250MHz,1:4,50Ω巴伦变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 射频巴伦变压器，用于阻抗匹配，适用于VHF/UHF接收器/发射器和推挽放大器。
- 品牌名称
- HenryTech(恒利泰)
- 商品型号
- H2MABAES0061
- 商品编号
- C20416895
- 商品封装
- SMD-5P,3.8x3.8mm
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 3MHz~900MHz | |
| 阻抗比-不平衡/平衡 | 1:4 | |
| 共模抑制比(CMRR) | - | |
| 插入损耗(最大值) | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 5° | |
| 幅度差(最大值) | 1dB | |
| 回波损耗(最小值) | 10dB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 50Ω 阻抗
- 频率：3 至 900 MHz
- 射频功率：0.50W
- 直流电流：30mA
- 良好的回波损耗
- 工作温度范围：-40℃ 至 +85℃
- 储存温度范围：-55℃ 至 +125℃
应用领域
- 用于阻抗匹配
- 用于甚高频/超高频接收机/发射机和推挽放大器
