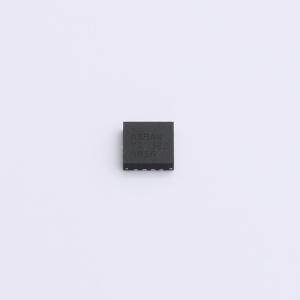

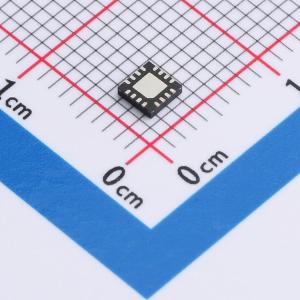

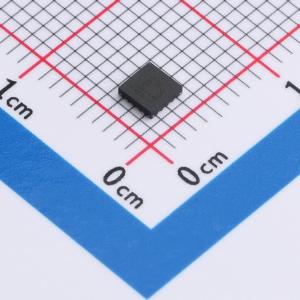

AFE539A4RTER

用于热电制冷器（TEC）控制、具备电压和脉宽调制（PWM）输出的智能模拟前端

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 10位智能模拟前端，用于热电冷却(TEC)控制，支持电压输出。
品牌名称: TI(德州仪器)
商品型号: AFE539A4RTER
商品编号: C20416841
商品封装: WQFN-16(3X3)
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

8位AFE439A2、10位AFE539A4和12位AFE639D2（AFEx39xx）是用于热电制冷（TEC）控制的智能模拟前端（AFE），支持电压或PWM输出。AFE639D2支持I²C控制器接口，可与外部数字温度传感器连接。AFE639D2和AFE539A4支持电压输出，AFE439A2支持PWM输出。AFEx39xx支持用于故障管理的比较器通道。这些器件还支持高阻（Hi-Z）掉电模式，以及在断电时DAC通道的高阻输出。这些器件集成了一个预编程为比例积分（PI）控制器的状态机。AFEx39xx是TEC控制、温度控制和动态裕量控制应用的理想选择。AFEx39xx集成了先进特性、内部基准和非易失性存储器（NVM），使这款智能AFE适用于无处理器应用和设计复用。

商品特性

集成比例积分（PI）控制
基于非易失性存储器（NVM）的独立运行
可编程比例和积分增益
用于输出钳位的比较器输入
可编程输出的最小值、最大值和共模值
可编程环路相位反转
用于外部数字温度传感器接口的I²C控制器
12位DAC输出：4 LSB微分非线性（DNL）、1 LSB DNL（AFE639D2）
10位ADC输入：2 LSB积分非线性（INL）、1 LSB DNL（AFE539A4）
10位DAC输出：1 LSB INL和DNL（AFE539A4）
8位ADC输入：1 LSB INL和DNL（AFE439A2）
7位占空比PWM输出（AFE439A2）
用于故障管理的可编程比较器
当VDD断电时，DAC通道的高阻输出
自动检测I²C或SPI
当VDD = 5.5 V时，VIH为1.62 V
VREF/MODE引脚可在编程模式和独立模式之间选择
用户可编程NVM
内部、外部或电源作为基准
宽工作范围
- 电源：1.8 V至5.5 V
- 温度范围：-40℃至+125℃
小型封装：16引脚WQFN（3 mm x 3 mm）

应用领域

激光
化学和气体分析仪
机械扫描激光雷达
机器人传感模块
移动机器人传感模块
导引头前端

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟前端(AFE)
	分辨率	10位
	工作电压	1.8V~5.5V
	工作电流	1.4mA
	工作温度	-40℃~+125℃

	属性	参数值
	积分非线性	1LSB
	采样率	2008Hz
	基准电压值	1.212V
	基准电压源温漂	50ppm/℃
	静态电流	28uA
