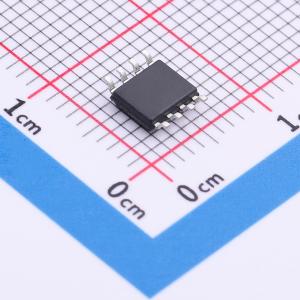

温馨提醒：图片仅供参考，商品以实物为准
TPT72617-SO1R
高性能双向 I²C 隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT72617-SO1R
- 商品编号
- C20416708
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
参数完善中
商品概述
TPT7261x 器件是高性能、双向兼容 I2C 的隔离器，符合 UL 1577 标准，具有 3750-VRMS（SOP8 封装）的隔离等级。该器件系列还通过了 VDE、UL、CSA、TUV、CQC 和 CB 认证。这些器件在隔离逻辑输入和输出的同时，提供了高可靠性、高性能和低功耗。每个隔离信号通道通过双层电容性二氧化硅绝缘屏障进行隔离。TPT72616 具有一个双向数据通道和一个单向时钟通道，而 TPT72617 器件则具有两个用于时钟和数据的隔离双向通道。TPT72616 适用于单主控应用，而 TPT72617 适用于多主控或从设备时钟延长应用。通过创新的电路设计和优化的结构，TPT7261x 器件的共模瞬态抗扰度和电磁兼容性得到了显著增强。TPT7261x 系列采用 TSOP8 封装，工作温度范围为 -40°C 至 +125°C。
商品特性
- 双向兼容 I2C 的隔离器
- 工作频率高达 1 MHz
- 隔离等级为 3.75-kV RMS
- 典型静态共模瞬态抗扰度为 ±200-kV/μs，典型动态共模瞬态抗扰度为 ±150-kV/μs
- 开漏输出，A 侧灌电流能力为 3.5-mA，B 侧灌电流能力为 35-mA
- 单向（TPT72616）和双向（TPT72617）时钟通道
- 宽工作温度范围：-40°C 至 +125°C
- SOP8 封装
- 强大的电磁兼容性
- 低辐射
- 系统级 ESD、EFT 和浪涌抗扰度
- 安全相关认证
- 符合 DIN VDE V 0884-17 (IEC60747-17) 的 VDE 认证
- 符合 UL 1577 的 3750-VRMS（SOP8）隔离等级
- 符合 GB 4943.1 的 CQC 认证
- CSA、TUV 和 CB 认证
应用领域
- 隔离式 I2C 总线
- SMBus 和 PMBus 接口
- I2C 电平转换
- 开漏网络
