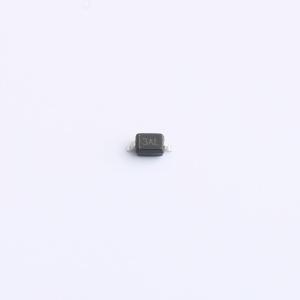

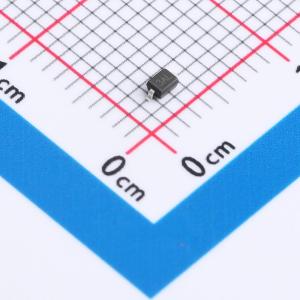

温馨提醒：图片仅供参考，商品以实物为准
BNPESD3V3U1UA
单向ESD 3.3V截止 峰值浪涌电流：40A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 大电流 低电容
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BNPESD3V3U1UA
- 商品编号
- C20416620
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 40A@8/20us | |
| 峰值脉冲功率(Ppp) | 800W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.3V | |
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.3pF |
商品特性
- 800W 峰值脉冲功率（tp = 8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 保护一条数据/电源线
- IEC 61000-4-2 ±30kV 接触放电；±30kV 空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）40A（8/20μs）
应用领域
- USB Vbus
- 电源线
- 电源管理
