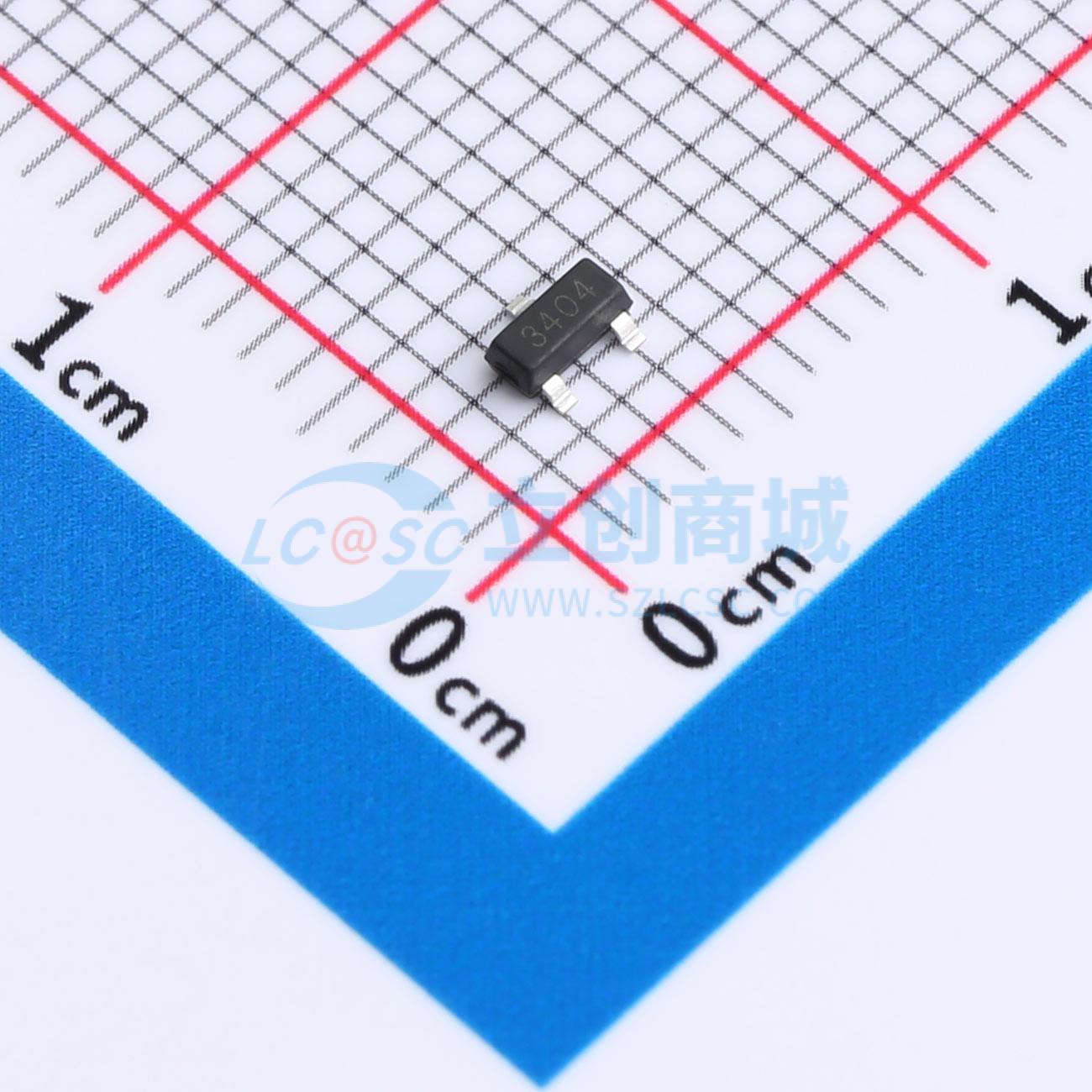

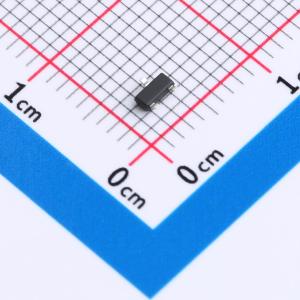

温馨提醒：图片仅供参考，商品以实物为准
AO3404
耐压:30V 电流:5.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 先进的沟槽工艺技术。高密度单元设计，实现超低导通电阻。采用SOT-23表面贴装封装
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- AO3404
- 商品编号
- C20416639
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.5A | |
| 导通电阻(RDS(on)) | 30mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 输入电容(Ciss) | 820pF | |
| 反向传输电容(Crss) | 82pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 115pF |
商品特性
- VDS = 30V
- ID = 5.5A
- 当VGS = 10V时,RDS(ON)典型值 = 24mΩ
- 当VGS = 4.5V时,RDS(ON)典型值 = 32mΩ
应用领域
- 负载开关
- PWM应用
- 电源管理
