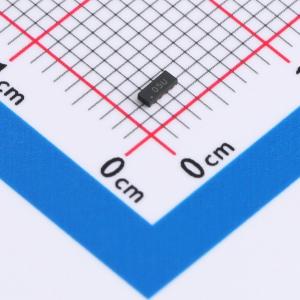

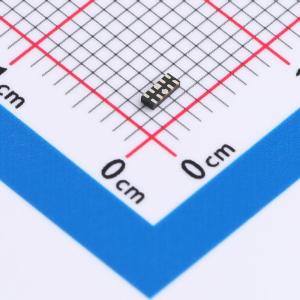

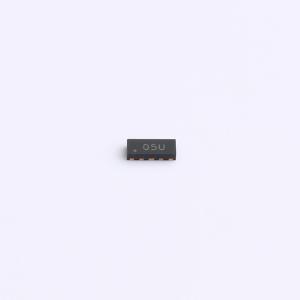

温馨提醒：图片仅供参考，商品以实物为准
BNAZ1045-04F
单向ESD 5V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：52 瓦峰值脉冲功率 (tp = 8 / 20μs)。 单向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 低电容 (Cj = 0.3pF 典型值，I/O 到 I/O)。应用：USB3.0, USB2.0, Ethernet。 HDMI 1.4, Displayport 1.3, eSATA
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BNAZ1045-04F
- 商品编号
- C20416619
- 商品封装
- DFN-10(2.5x1.0)
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 52W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.5V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 52瓦峰值脉冲功率（tp = 8/20 μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- 低电容（Cj = 0.3 pF典型值，I/O到I/O）
- 保护一条数据/电源线
- IEC 61000-4-2 ±20 kV接触放电；±20 kV空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50 ns）
- IEC 61000-4-5（浪涌）3.5A（8/20 μs）
应用领域
- USB3.0、USB2.0、以太网
- HDMI 1.4、Displayport 1.3、eSATA
- 统一显示接口
- 数字视频接口
- 高速串行接口
