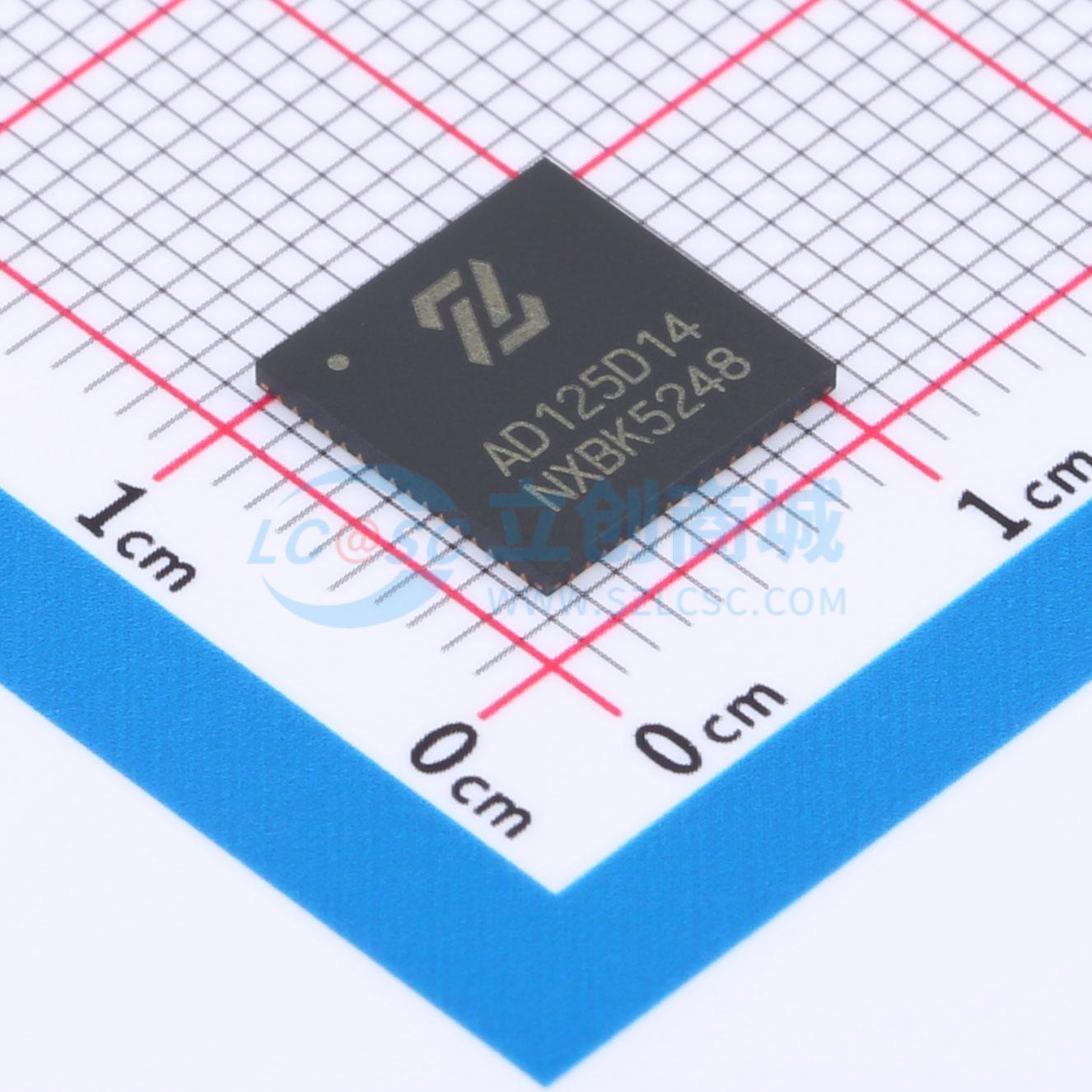

温馨提醒：图片仅供参考，商品以实物为准
ZGAD125D14
14位双通道高速模数转换器（ADC）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双通道14位125Msps的模数转换器(ADC)，设计应用于高频率，宽动态范围信号的数字化。
- 品牌名称
- Zynalog(徴格)
- 商品型号
- ZGAD125D14
- 商品编号
- C20416586
- 商品封装
- QFN-64(9x9)
- 包装方式
- 托盘
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 14 | |
| 采样率 | 125MHz | |
| 通道数 | 2 | |
| 工作电压 | 1.8V | |
| 接口类型 | LVDS | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 70dB | |
| 时钟频率(fc) | 125MHz | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 不支持 | |
| 功能特性 | 软复位 |
商品概述
ZGAD125D14是一款双通道、14位、125Msps的模数转换器，专为高频、宽动态范围信号的数字化而设计。该系列产品具备70dB的信噪比和90dB的无杂散动态范围，适用于要求严苛的信号链应用。其600MHz的输入带宽支持在高频采样时保持优异性能，延迟仅为六个时钟周期。静态特性包括±1LSB的典型积分非线性误差和±0.35LSB的典型微分非线性误差。时钟输入支持正弦波、PECL、LVDS、TTL或CMOS差分驱动。可选时钟占空比稳定器确保在宽范围时钟占空比条件下实现全速高性能运行。
商品特性
- 采样率范围：10Msps ~ 125Msps
- 1.8V单电源供电
- 输出接口：DDR LVDS
- 输入范围：1.5Vpp
- 信噪比：70dB
- 无杂散动态范围：90dB
- 通道隔离度：90dB
- 全功率带宽：600MHz
- 全速运行功耗：418mW
- 双通道采样
- 可选时钟占空比稳定器
- 节能的低功耗模式和休眠模式
- 可配置的SPI串行接口（支持1.8V至3.6V）
- 封装：QFN64
- 工作温度范围：-40℃ ~ 85℃
应用领域
- 信号链
- 测试测量仪器
- 医疗设备
- 视频设备
- 蜂窝基站
