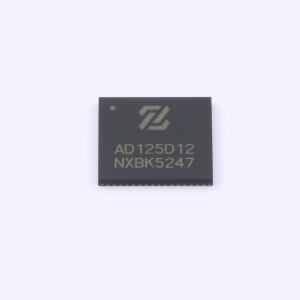

ZGAD125D12
12位双通道高速模数转换器（ADC）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双通道12位125Msps的模数转换器(ADC)，设计应用于高频率，宽动态范围信号的数字化。
- 品牌名称
- Zynalog(徴格)
- 商品型号
- ZGAD125D12
- 商品编号
- C20416587
- 商品封装
- QFN-64(9x9)
- 包装方式
- 托盘
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 125MHz | |
| 通道数 | 2 | |
| 工作电压 | 1.8V | |
| 接口类型 | LVDS | |
| 差分输入 | 是 | |
| 积分非线性 | 0.6LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 68dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 125MHz | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | - | |
| ADC架构 | - | |
| 静态电流 | 361uA | |
| 功能特性 | 软复位；同步采样 |
商品概述
ZGAD125D12 是一款双通道、12 位分辨率、125Msps 采样率的模数转换器，专为高频、宽动态范围信号的数字化而设计。该器件具备 68dB 的信噪比和 85dB 的无杂散动态范围，适用于要求严苛的信号链应用。其输入带宽高达 600MHz，支持在高频下采样并保持优异性能，延迟仅为六个时钟周期。静态特性包括典型值 ±0.6LSB 的积分非线性误差和 ±0.25LSB 的微分非线性误差。时钟输入支持正弦波、PECL、LVDS、TTL 或 CMOS 差分驱动。集成的可选时钟占空比稳定器确保了在宽范围时钟占空比下的全速高性能运行。
商品特性
- 采样率范围：10Msps 至 125Msps
- 1.8V 单电源供电
- 输出接口：DDR LVDS
- 输入范围：1.5 Vpp
- 信噪比：68dB
- 无杂散动态范围：85dB
- 通道隔离度：90dB
- 全功率带宽：600MHz
- 全速运行功耗：400 mW
- 双通道同步采样
- 可选时钟占空比稳定器
- 节能的低功耗模式与休眠模式
- 可配置 SPI 串行接口（支持 1.8V 至 3.6V 逻辑电平）
- 封装：QFN64
- 工作温度范围：-40℃ 至 85℃
应用领域
- 测试测量仪器
- 医疗设备
- 视频设备
- 蜂窝基站
- 激光雷达
