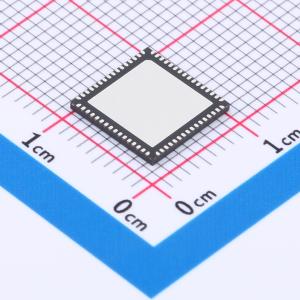

温馨提醒：图片仅供参考，商品以实物为准
ZGAD65D12C
12位双通道高速模数转换器（ADC）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ZGAD65D12C是双通道12位65Msps的模数转换器（ADC）。设计应用于高频率，宽动态范围信号的数字化。
- 品牌名称
- Zynalog(徴格)
- 商品型号
- ZGAD65D12C
- 商品编号
- C20416590
- 商品封装
- QFN-64(9x9)
- 包装方式
- 托盘
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 65MHz | |
| 通道数 | 2 | |
| 工作电压 | 1.8V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 0.8LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 68dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | - | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | - | |
| 静态电流 | - | |
| 功能特性 | 软复位；同步采样 |
商品概述
ZGAD65D12C是一款双通道12位、采样率高达65Msps的模数转换器。它专为高频、宽动态范围信号的数字化而设计。该系列器件具备68dB的信噪比和85dB的无杂散动态范围，非常适合要求苛刻的信号链应用。其260MHz的输入带宽允许ADC在高频下采样时仍能保持良好的性能。延迟仅为六个时钟周期。静态特性包括±0.8LSB的典型积分非线性误差和±0.25LSB的典型微分非线性误差。时钟输入可由正弦波、PECL、LVDS、TTL或CMOS差分信号驱动。可选的时钟占空比稳定器允许器件在很宽的时钟占空比范围内实现全速高性能运行。
商品特性
- 采样率范围从10Msps至65Msps
- 采用1.8V单电源供电
- 输出接口为CMOS
- 输入范围：2.0Vpp
- 信噪比为68dB
- 无杂散动态范围为85dB
- 信道隔离度为90dB
- 全功率带宽为260MHz
- 全速率运行功耗为307mW
- 支持双通道采样
- 具备可选的时钟占空比稳定器
- 提供节能的低功耗模式和休眠模式
- 配备可配置的SPI串行接口，支持1.8V至3.6V电压
- 采用QFN64封装
- 工作温度范围为-40°C至85°C
应用领域
- 信号链
- 测试测量仪器
- 医疗设备
- 视频设备
- 蜂窝基站
