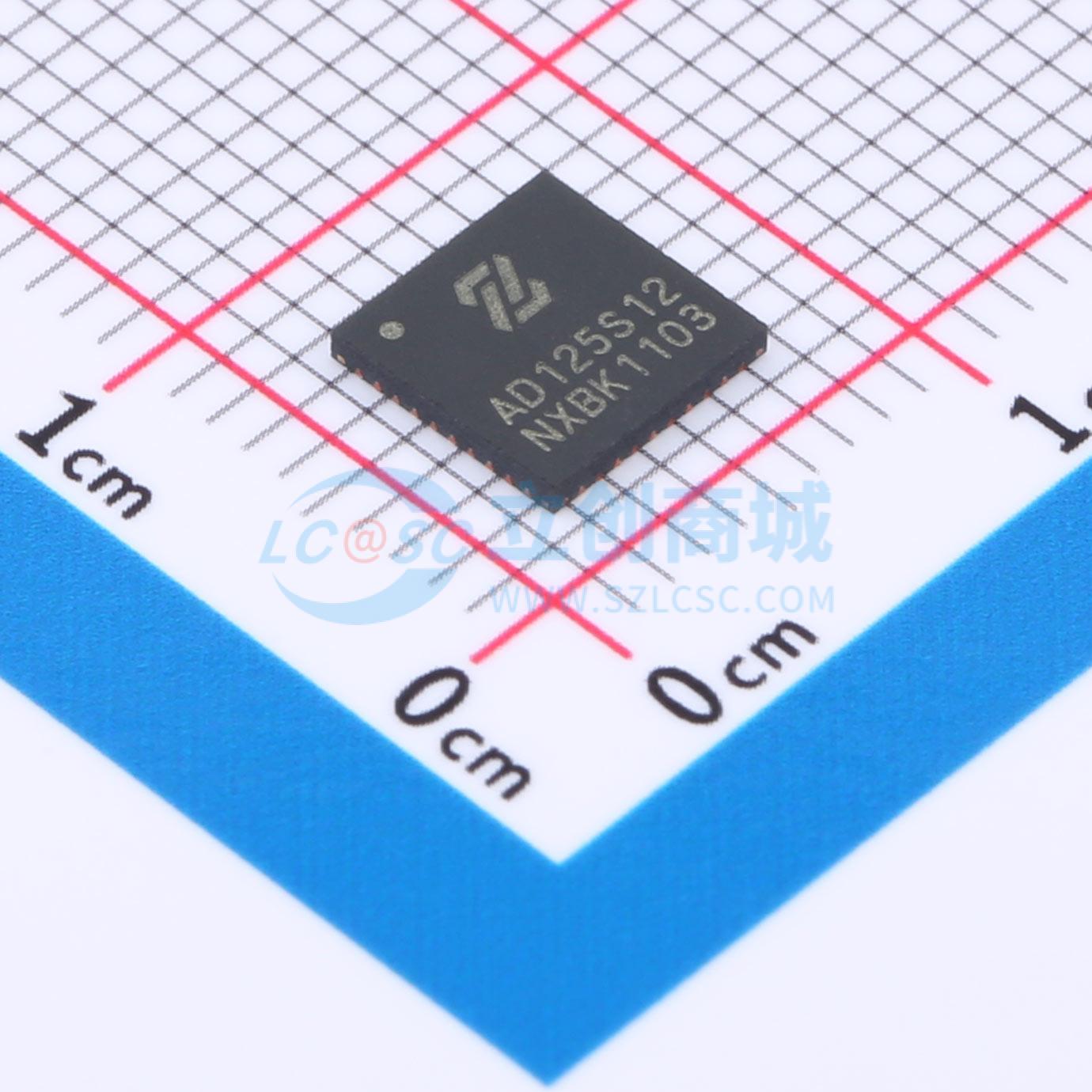

温馨提醒：图片仅供参考，商品以实物为准
ZGAD125S12
12位单通道高速模数转换器（ADC）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道12位125Msps模数转换器(ADC)，设计应用于高频率，宽动态范围信号的数字化。
- 品牌名称
- Zynalog(徴格)
- 商品型号
- ZGAD125S12
- 商品编号
- C20416588
- 商品封装
- QFN-40(6x6)
- 包装方式
- 托盘
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 125MHz | |
| 通道数 | 1 | |
| 工作电压 | 1.8V | |
| 接口类型 | LVDS | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.6LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 68dB | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 不支持 | |
| 静态电流 | 102.5mA | |
| 功能特性 | 软复位 |
商品概述
ZGAD125S12 是一款单通道 12 位 125Msps 模数转换器，专为高频率、宽动态范围信号的数字化而设计。该系列产品具备 68dB 信噪比和 85dB 无杂散动态范围的性能，非常适合要求严苛的信号链应用。其 600MHz 的输入带宽允许 ADC 在高频采样时仍能保持良好的性能。延迟仅为六个时钟周期。静态特性包括典型值 ±0.6LSB 的积分非线性误差和典型值 ±0.25LSB 的微分非线性误差。时钟输入可由正弦波、PECL、LVDS、TTL 或 CMOS 输入差分驱动。可选的时钟占空比稳定器使其能够在很宽的时钟占空比范围内实现全速工作的高性能表现。
商品特性
- 采样率 10Msps ~ 125Msps
- 1.8V 单电压供电
- 输出：DDR LVDS
- 输入范围：1.5Vpp
- 信噪比：68dB
- 无杂散动态范围：85dB
- 全功率带宽：600MHz
- 全速率运行功耗：235mW
- 单通道采样
- 可选时钟占空比稳定器
- 节能的低功耗模式和休眠模式
- 可配置的 SPI 串行口（支持 1.8V ~ 3.6V）
- 封装：QFN40
- 工作温度：-40°C ~ 85°C
应用领域
- 信号链
- 测试测量仪器
- 医疗设备
- 视频设备
- 蜂窝基站
- 激光雷达
