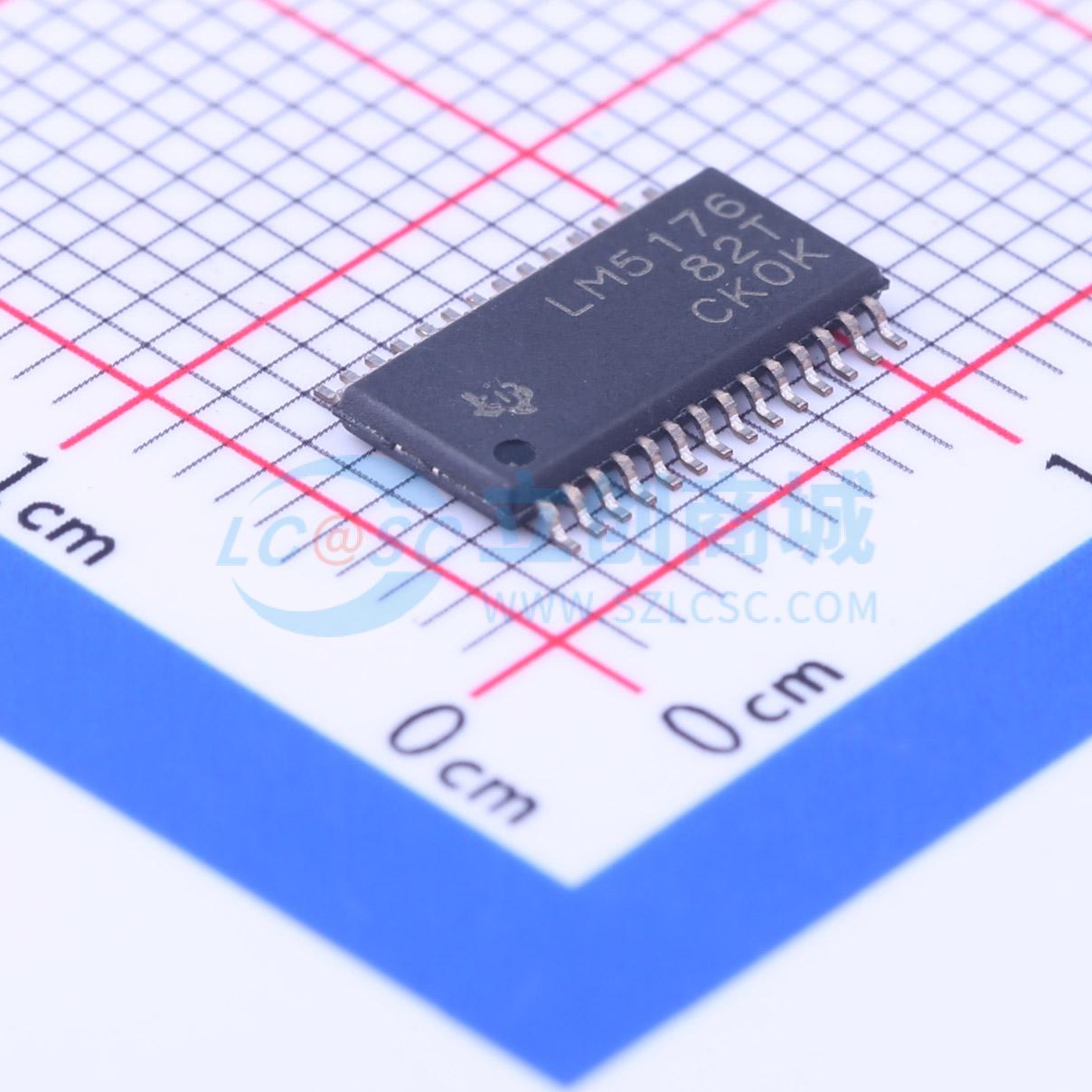

温馨提醒：图片仅供参考，商品以实物为准

LM5176PWPT

LM5176同步4开关降压/升压控制器

描述: LM5176是一款同步4开关降压/升压直流/直流控制器,能够在宽输入电压范围内工作,支持升压、降压和升降压模式。具有多种保护功能,如短路保护、逐周期电流限制、输入欠压锁定等。
品牌名称: TI(德州仪器)
商品型号: LM5176PWPT
商品编号: C191631
商品封装: HTSSOP-28-EP-4.5mm
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

商品概述

LM5176是一款同步4开关降压/升压直流/直流控制器，能够将输出电压稳定在等于、高于或低于输入电压的某一电压值上。LM5176在4.2V至55V（最大绝对值为60V）的宽输入电压范围内工作，可支持各种不同的应用。 LM5176在降压和升压工作模式下均采用电流模式控制，以提供出色的负载调节率和线性调节率。开关频率可通过外部电阻进行编程，并且可与外部时钟信号同步。该器件还具有可编程的软启动功能，并且提供诸如逐周期电流限制、输入欠压锁定(UVLO)、输出过压保护(OVP)和热关断等各类保护特性。此外，LM5176采用可选的平均输入或输出电流限制、用于减少峰值EMI的可选扩频，以及持续过载情况下的可选间断模式保护。

商品特性

单电感降压/升压控制器，用于升压/降压直流/直流转换
宽输入电压：4.2V（2.5V偏置）至55V（60V最大输入电压）
灵活的输出电压：0.8V至55V
VOUT短路保护
高效降压 - 升压转换
可调开关频率
可选频率同步和抖动
集成2A金属氧化物半导体场效应晶体管(MOSFET)栅极驱动器
逐周期电流限制和可选断续模式
可选输入或输出平均电流限制
可编程的输入欠压闭锁(UVLO)和软启动
电源正常和输出过压保护
采用HTSSOP - 28封装
使用LM5176并借助WEBENCH电源设计器创建定制设计

应用领域

工业PC用电源
USB供电电池供电型系统
LED照明

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 30 个)

个

起订量：30 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4.2V~55V
	输出电压	-
	输出电流	-
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
