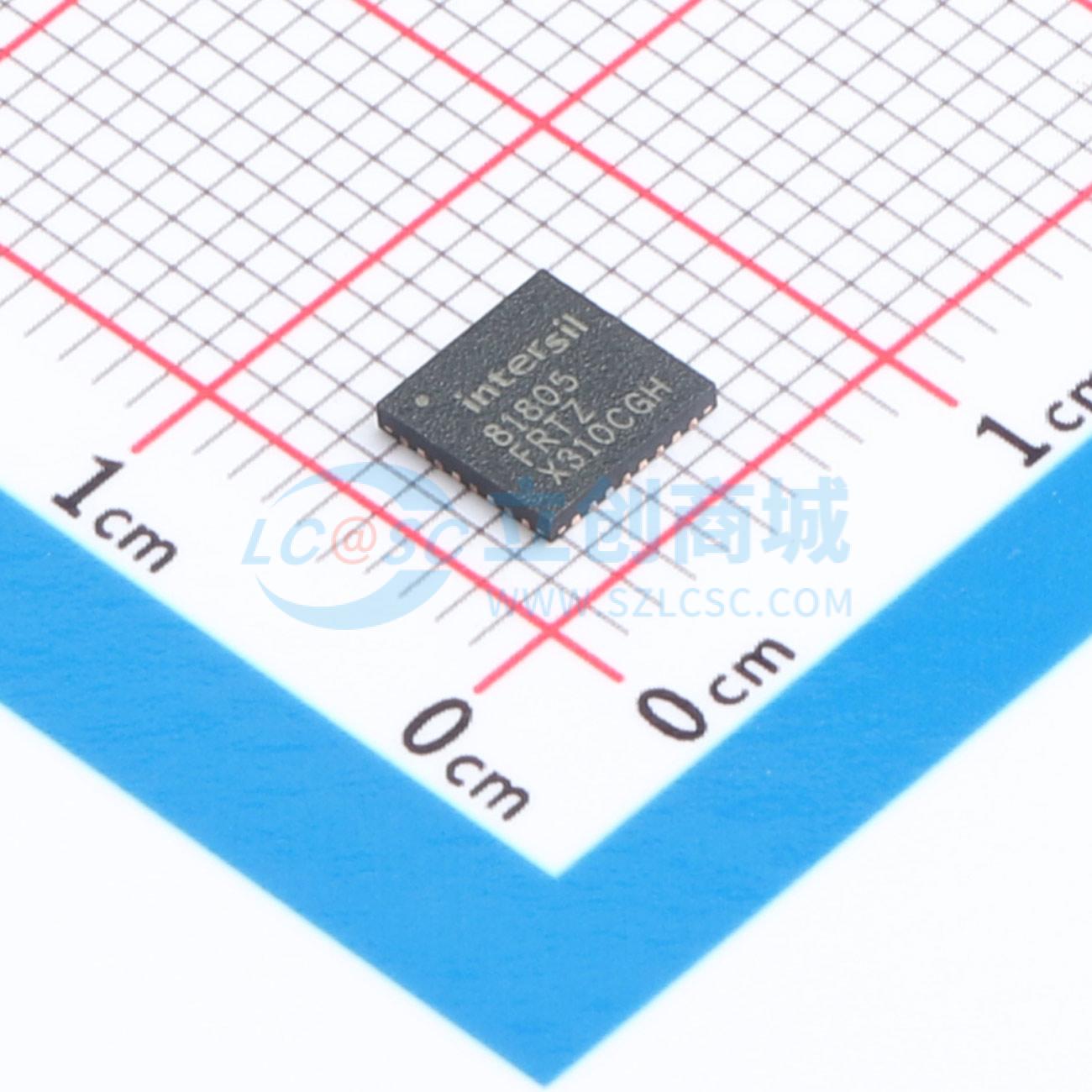

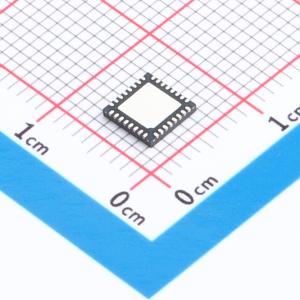

温馨提醒：图片仅供参考，商品以实物为准

ISL81805FRTZ-T

升压型 4.5V~80V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款双同步升压控制器，可产生两个独立输出或一个具有两个交错相位的输出，适用于工业和通用领域的各种应用。具有较宽的输入和输出电压范围，适用于电信、数据中心和计算应用。采用峰值电流模式控制，内部锁相环 (PLL) 振荡器可确保从 100kHz 到 1MHz 的准确频率设置，并且可以与外部时钟信号同步。具备可编程软启动和精确阈值使能功能以及电源良好指示器，还提供过压保护 (OVP)、欠压保护 (UVP)、过温保护 (OTP) 以及平均和峰值电流限制等全面保护功能。采用节省空间的 32 引脚 5mmx5mm TQFN 封装，该封装使用散热焊盘来提高热性能和抗噪能力。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL81805FRTZ-T
商品编号: C20350796
商品封装: TQFN-32(5x5)
包装方式: 编带
商品毛重: 0.143克(g)

商品参数

	属性	参数值
	输出通道数	2
	拓扑结构	升压式
	静态电流(Iq)	5.5mA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；可调软启动；过流保护；EMI优化(抖频模式)；工作状态指示；输出电压跟随

商品概述

ISL81805是一款双路同步升压控制器，可为工业和通用领域的各种应用生成两个独立输出或具有两个交错相位的一个输出。该控制器具有较宽的输入和输出电压范围，适用于电信、数据中心和计算应用。 ISL81805对两个输出采用具有相位交错的峰值电流模式控制。每个输出都有一个电压调节器、电流监控器和平均电流调节器，以提供独立的平均电压和电流控制。内部锁相环（PLL）振荡器可确保100kHz至1MHz的精确频率设置，并且该振荡器可以同步到外部时钟信号，用于频率同步和相位交错并联应用。该PLL电路可以输出可编程相移时钟信号，该信号可扩展到三、四和六个具有所需交错相移的相位。 ISL81805具有可编程软启动和精确阈值使能功能，以及电源正常指示器，以简化电源轨排序。它还在两个输出上提供过压保护（OVP）、欠压保护（UVP）、过温保护（OTP）以及平均和峰值电流限制等全面保护功能，以确保高可靠性。该集成电路采用节省空间的32引脚5mm×5mm TQFN封装。该封装使用裸焊盘来提高热性能和抗噪性。低引脚数的全功能设计使ISL81805成为快速上市的简单电源设计的理想解决方案。

商品特性

宽输入电压范围：4.5V至80V
宽输出电压范围：5V至80V
四个具有自适应直通保护的MOSFET驱动器
恒定输出电压和输出电流反馈环路控制
轻载效率增强
低纹波二极管仿真和突发模式操作
可编程软启动，支持启动到预偏置轨
可编程频率：100kHz至1MHz
支持通过级联相位交错进行电流共享
外部时钟同步
由PLL或频率抖动控制的具有精确相角的时钟输出
电源正常指示器
输入电流监控器
PWM/DE/突发模式之间可选
精确的使能/欠压锁定（EN/UVLO）阈值：±2%
低关断电流：5μA
全面保护：过流保护（逐脉冲和可选打嗝或恒流模式）、过压保护、过温保护和欠压保护

应用领域

电信
服务器和数据中心
汽车电子
工业设备
电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~80V
	输出电压	5V~80V
	开关频率	245kHz；450kHz；575kHz；120kHz
	工作温度	-40℃~+125℃
	同步整流	是
