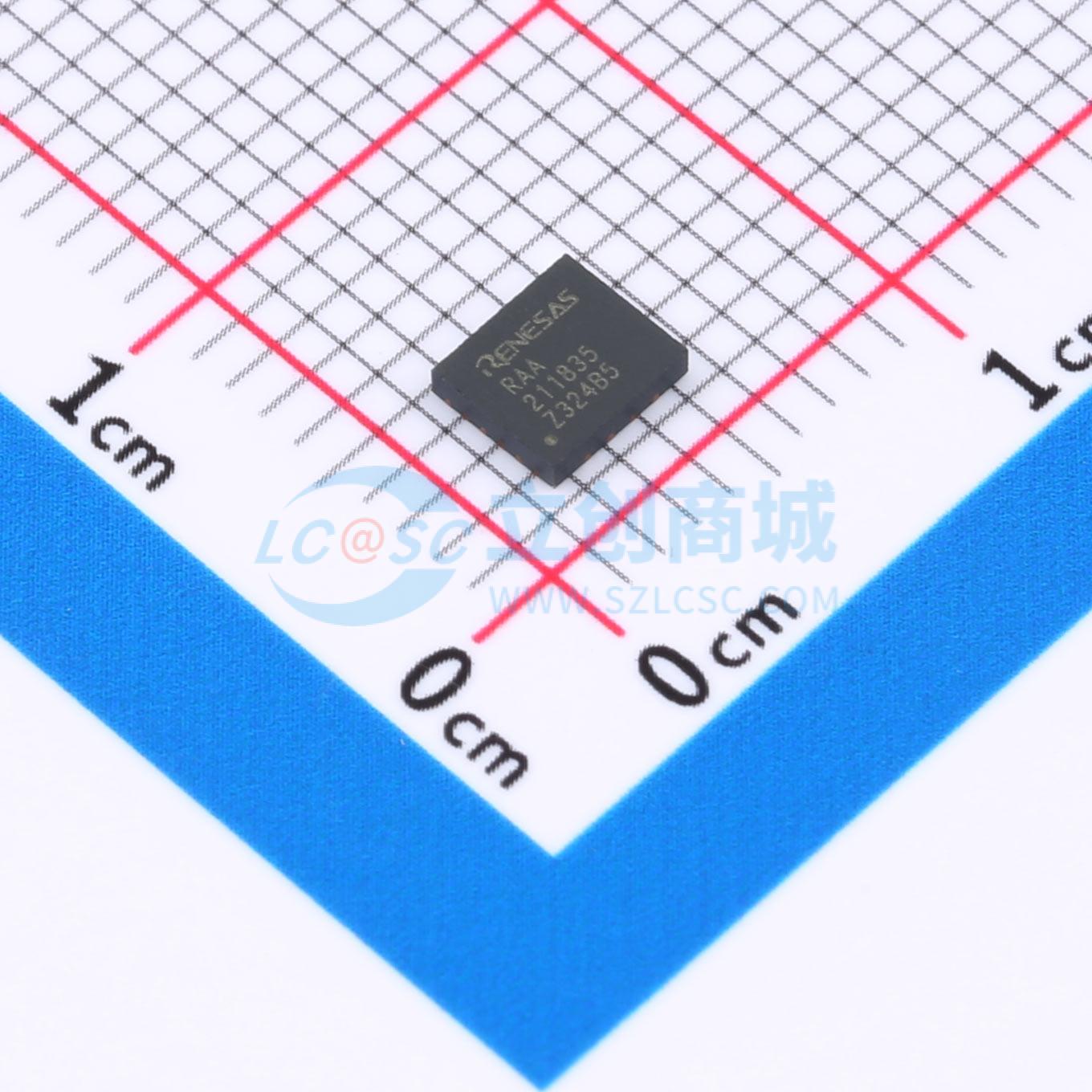

温馨提醒：图片仅供参考，商品以实物为准

RAA211835GNP#HA0

DC/DC非同步降压调节器，宽输入电压范围，可调输出电压

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RAA211835 是一款直流/直流非同步降压（Buck）调节器，支持 4.5V 至 75V 的输入电压范围和可调输出电压。它能够提供高达 3A 的连续输出电流，具备出色的负载和线性调节性能。RAA211835 采用峰值电流模式控制架构
品牌名称: RENESAS(瑞萨)/IDT
商品型号: RAA211835GNP#HA0
商品编号: C20353796
商品封装: QFN-20(4x3.5)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

RAA211835是一款DC/DC非同步降压（Buck）调节器，支持4.5V至75V的输入电压范围和可调输出电压。它能够提供高达3A的连续输出电流，具有出色的负载和线性调节性能。 RAA211835采用峰值电流模式控制架构。通过可编程的PWM开关频率，它能在瞬态响应和效率之间实现最佳平衡。该器件支持PFM操作，以最大化轻载效率，还具备外部偏置LDO输入，可进一步降低整个负载范围内的功耗。该调节器拥有内部环路补偿电路，可减少外部元件数量和BOM成本。 RAA211835具备实用功能，如内部或可编程软启动以及电源正常指示。为确保安全运行，RAA211835具备保护功能，如逐周期峰值电流限制、输入电压欠压锁定（UVLO）、输出电压欠压（短路）保护和热关断。

商品特性

宽输入电压范围：4.5V至75V
可调输出电压：0.8V至输入电压（VIN）的90%
高达3A的连续输出电流
默认开关频率400kHz，可编程开关频率范围为200kHz至800kHz
在-40℃至125℃范围内，负载调节精度为±1%；在25℃时，负载调节精度为±0.5%
典型静态电流90μA
内部补偿
QFN封装下内部0.5ms软启动
HTSSOP封装下外部可编程软启动
轻载时PFM操作
集成外部偏置LDO
电源正常指示
集成MOSFET导通电阻rDS(ON)（典型值）：QFN封装为155mΩ；HTSSOP封装为200mΩ
逐周期峰值电流限制
输入电压欠压锁定（UVLO）和输出电压欠压（短路）保护
热关断
提供20引脚QFN 4mm × 3.5mm和16引脚HTSSOP封装

应用领域

工业电源系统
分布式电源和通用负载点电源
电信基站电源
高压单板系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~75V
	输出电流	3A
	开关频率	200kHz~800kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	90uA
	开关管(内置/外置)	内置
	输出类型	可调
