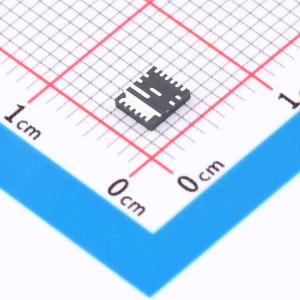

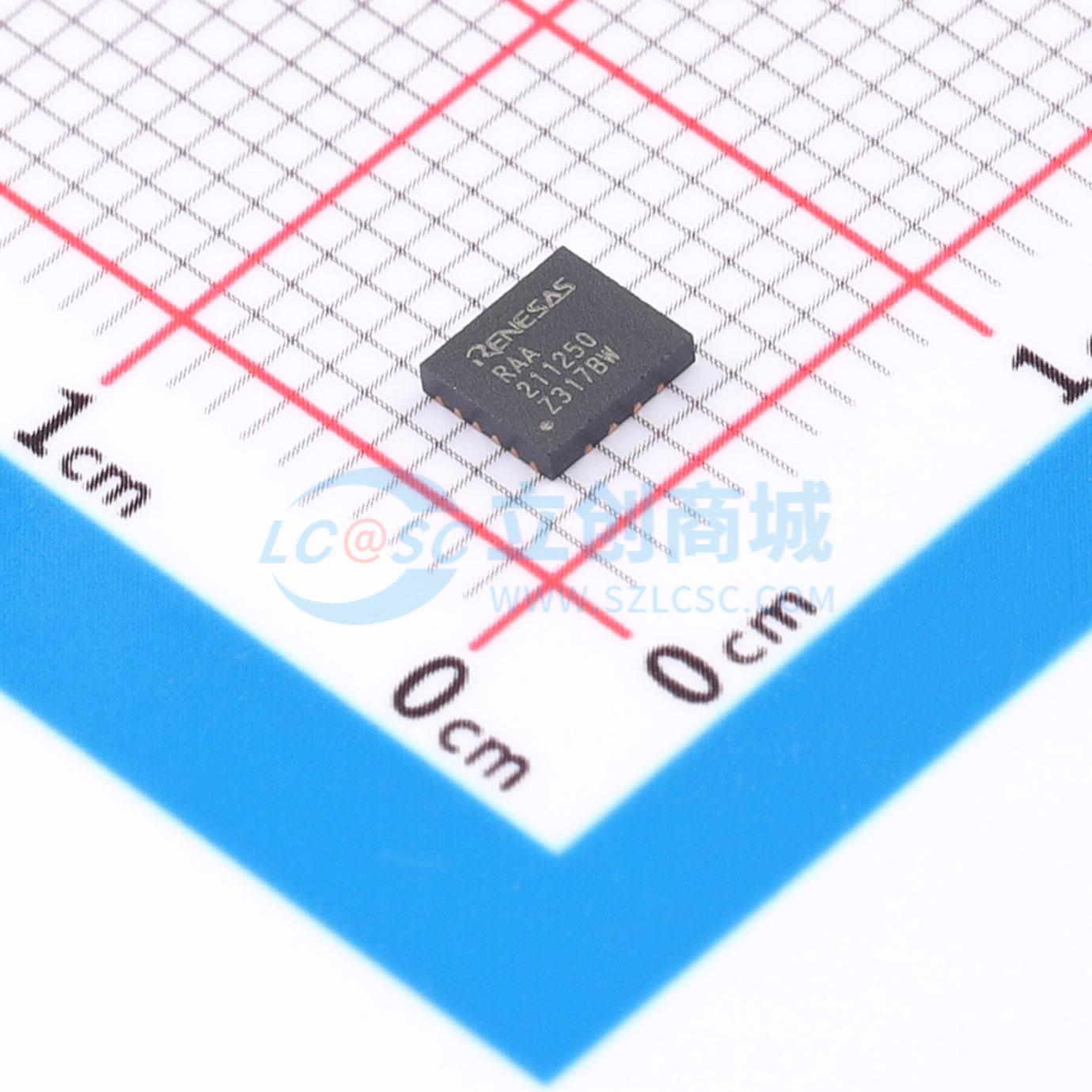

RAA211250GNP#HA0
4.5V至30V，5A，同步降压DC/DC调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RAA211250是一款DC/DC同步降压调节器,支持4.5V至30V的输入电压范围,输出电流可达5A。它具有内部补偿和可调频率,适用于工业电源系统、分布式电源和通信基站电源等应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RAA211250GNP#HA0
- 商品编号
- C20353791
- 商品封装
- QFN-20(4x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | 800mV~27V | |
| 输出电流 | 5A | |
| 开关频率 | 200kHz~800kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RAA211250是一款DC/DC同步降压（Buck）调节器，支持4.5V至30V的输入电压范围和可调输出电压。它能够提供高达5A的连续输出电流，具备出色的负载和线性调节性能。 RAA211250采用峰值电流模式控制架构。其PWM开关频率可编程，可在瞬态响应和效率之间实现最佳平衡。除了外部偏置LDO输入以进一步降低整个负载范围内的功耗外，它还支持PFM操作和DEM，以最大限度提高轻载效率。该调节器还内置了环路补偿电路，可减少外部元件数量和BOM成本。 RAA211250提供了诸如内部或可编程软启动以及电源正常指示等实用功能。为确保安全运行，RAA211250还具备逐周期峰值和谷值电流限制、输入电压欠压锁定（UVLO）、输出电压欠压（短路）保护以及热关断等保护特性。
商品特性
- 宽输入电压范围：4.5V至30V
- 可调输出电压：0.8V至输入电压（VIN）的90%（受最小关断时间限制）
- 高达5A的连续输出电流
- 默认开关频率400kHz，可编程开关频率范围为200kHz至800kHz
- 在-40℃至125℃温度范围内，负载调节精度为±1%；在25℃时，负载调节精度为±0.5%
- 典型静态电流95μA
- 内部补偿
- QFN封装下内置0.5ms软启动
- 外部可编程软启动（HTSSOP封装）
- 轻载时支持PFM操作和DEM
- 集成外部偏置LDO
- 电源正常指示
- 集成MOSFET导通电阻rDS(ON)（典型值）：70mΩ/25mΩ（QFN封装）；115mΩ/40mΩ（TSSOP封装）
- 逐周期峰值和谷值电流限制
- 输入电压欠压锁定（UVLO）和输出电压欠压（短路）保护
- 热关断
- 提供20引脚QFN 4mmx3.5mm和16引脚HTSSOP封装
应用领域
- 工业电源系统
- 分布式电源和通用负载点电源
- 电信基站电源
- 高压单板系统
