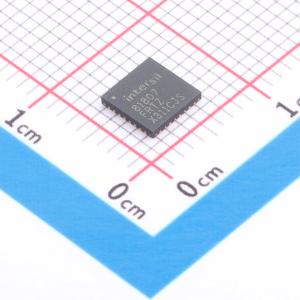

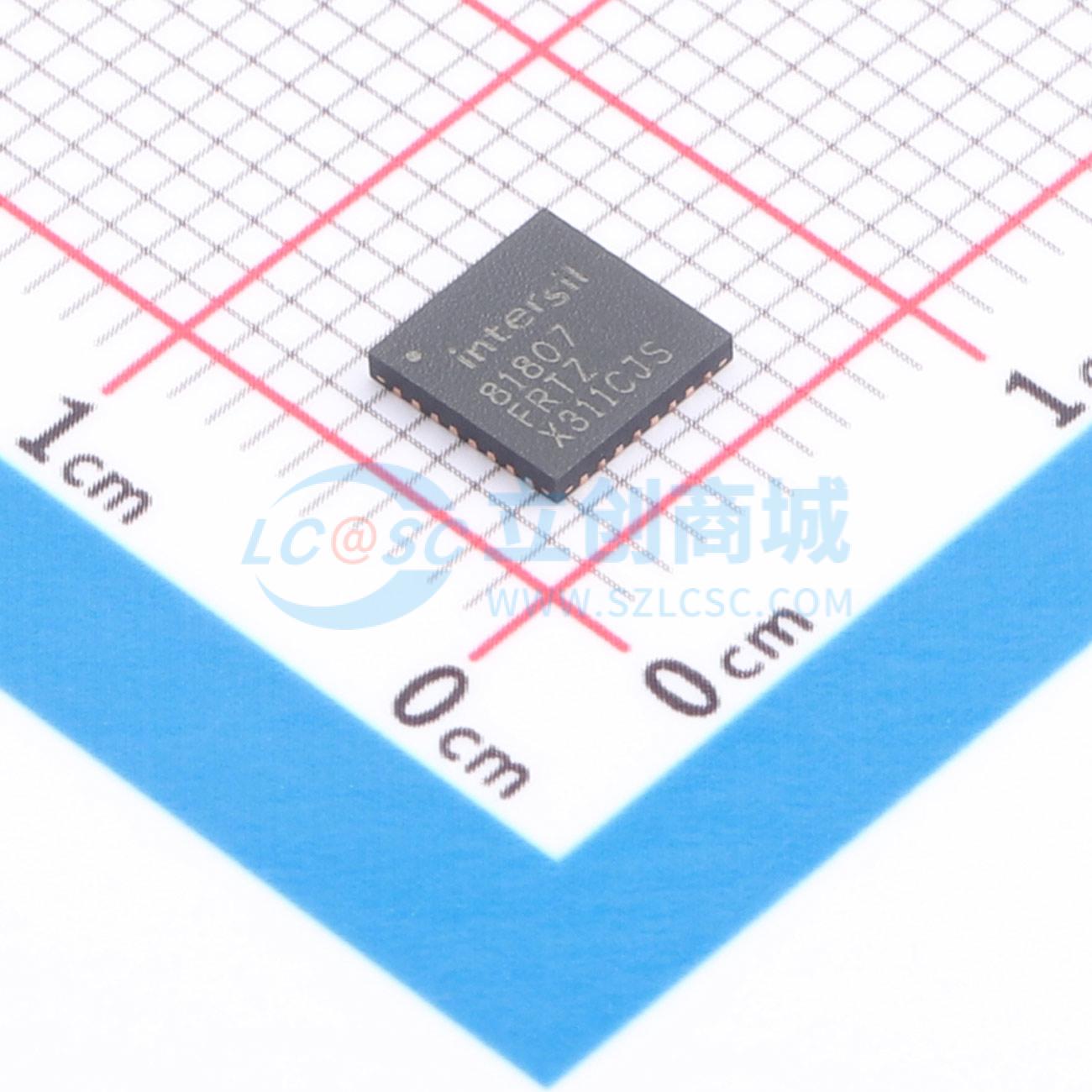

ISL81807FRTZ-T

升压型 4.5V~80V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款双同步升压控制器，可产生两个独立输出或一个具有两个交错相位的输出，适用于工业和通用领域的各种应用。输入和输出电压范围宽，适用于电信、数据中心和计算应用。提供5.3V的栅极驱动电压，死区时间设置小，是E模式GaN FET器件的理想控制器。采用峰值电流模式控制，每个输出都有电压调节器、电流监视器和平均电流调节器，可提供独立的平均电压和电流控制
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL81807FRTZ-T
商品编号: C20350798
商品封装: TQFN-32(5x5)
包装方式: 编带
商品毛重: 0.143克(g)

商品参数

	属性	参数值
	输出通道数	2
	拓扑结构	升压式
	静态电流(Iq)	5.5mA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；可调软启动；过流保护；EMI优化(抖频模式)；工作状态指示；输出电压跟随

商品概述

ISL81807是一款双同步升压控制器，可为工业和通用领域的各种应用生成两个独立输出或一个具有两个交错相位的输出。该控制器具有较宽的输入和输出电压范围，适用于电信、数据中心和计算应用。ISL81807提供5.3V的栅极驱动电压，其死区时间设置小，是E模式氮化镓场效应管器件的理想控制器。ISL81807对两个输出采用带相位交错的峰值电流模式控制。每个输出都有一个电压调节器、电流监测器和平均电流调节器，以提供独立的平均电压和电流控制。内部锁相环（PLL）振荡器可确保100kHz至2MHz的精确频率设置，并且该振荡器可与外部时钟信号同步，用于频率同步和相位交错并联应用。此PLL电路可以输出一个相移可编程的时钟信号，用于具有所需交错相移的多相级联同步。ISL81807具有可编程软启动和精确阈值使能功能，以及电源正常指示器，可简化电源轨排序。它还在两个输出上提供过压保护（OVP）、欠压保护（UVP）、过温保护（OTP）以及平均和峰值电流限制等全面保护功能，以确保高可靠性。该集成电路采用节省空间的32引脚5mm×5mm TQFN封装。该封装使用裸焊盘来提高热性能和抗噪能力。低引脚数的全功能设计使ISL81807成为快速推向市场的简单电源设计的理想解决方案。

商品特性

宽输入电压范围：4.5V至80V
宽输出电压范围：5V至80V
栅极驱动电压：5.3V
四个场效应管驱动器
恒定输出电压和输出电流反馈环路控制
轻载效率增强
低纹波二极管仿真和突发模式操作
可编程软启动
支持启动到预偏置轨
可编程频率：100kHz至2MHz
支持通过级联相位交错进行电流共享
外部时钟同步
由PLL或频率抖动控制的具有精确相角的时钟输出
电源正常指示器
输入电流监测器
可在PWM/DE/突发模式之间选择
精确的使能/欠压锁定（EN/UVLO）阈值：±2%
低关断电流：5μA
全面保护：过流保护（逐脉冲和可选打嗝或恒流模式）、过压保护（OVP）、过温保护（OTP）和欠压保护（UVP）

应用领域

电信
服务器和数据中心
汽车电子
工业设备
电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~80V
	输出电压	5V~80V
	开关频率	100kHz~2MHz
	工作温度	-40℃~+125℃
	同步整流	是
