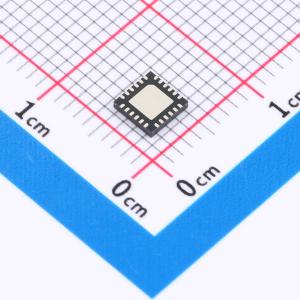

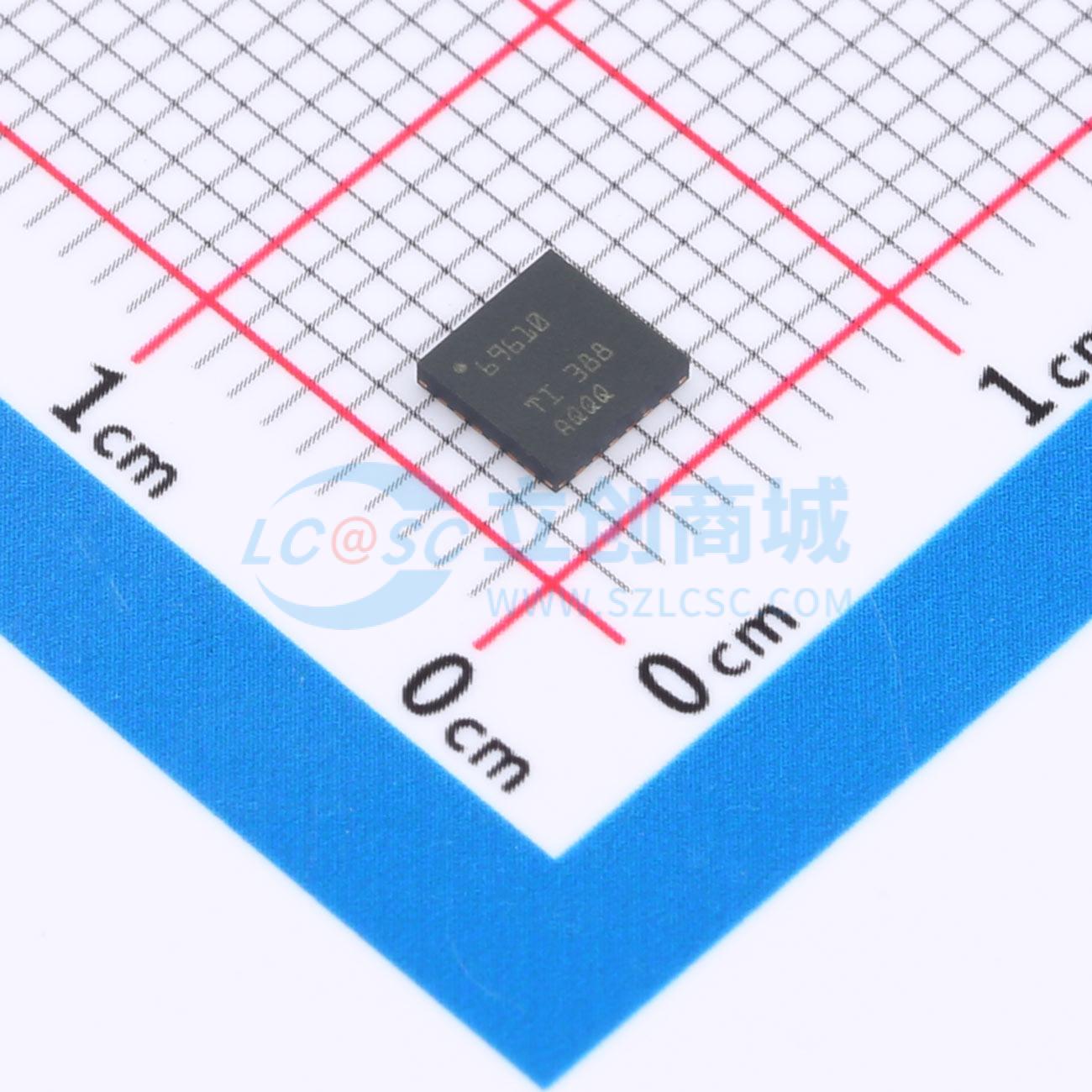

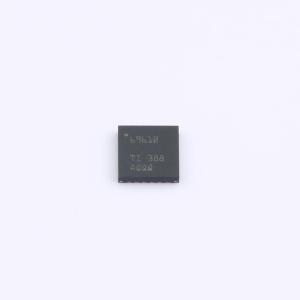

温馨提醒：图片仅供参考，商品以实物为准
TLC69610RTWR
扫描MOSFET控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC69610 8 线路扫描 MOSFET 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC69610RTWR
- 商品编号
- C20345892
- 商品封装
- WQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 60mA | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
TLC696x0是一款扫描MOSFET控制器，与灌电流驱动器TLC696x2/4/8兼容，可实现2/4/8倍时分复用控制。每个器件集成了16个恒流灌电流源，最多可控制8个扫描MOSFET。该器件具备鬼影消除功能，可消除上侧鬼影。 为优化系统效率，该器件采用自适应裕量电压控制方案直接控制DC/DC。只需将串行链中最后一个器件的FB引脚连接到DC/DC，即可简化系统布局。该器件还集成了最小亮度更新延迟、黑场插入和VRR功能，以提高显示质量。 TLC696x0有三个错误标志：LED开路检测（LOD）、LED短路检测（LSD）和热关断检测（TSD），用于诊断。该器件提供两种回读选项，包括UART/INT和SOUT/CLK_O，可通过寄存器进行编程。
商品特性
- 工作电压VCC范围：3 V至5.5 V
- 灵活的P-MOSFET驱动选项
- 全局8位最大电流（MC）设置
- 独立8位通道电流（CC）设置
- 高速菊花链接口：I/O电压与1.8 V / 3.3 V兼容，数据传输速率：高达20 MHz
- EMI增强：可编程接口驱动能力
- 诊断功能：器件热关断检测，报告接口选项：UART和中断引脚（INT），两线输出：CLK_O和SOUT
应用领域
- LCD局部调光背光源
- 电视
- 显示器
- 笔记本电脑
- 平板电脑
