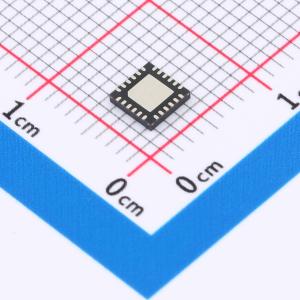

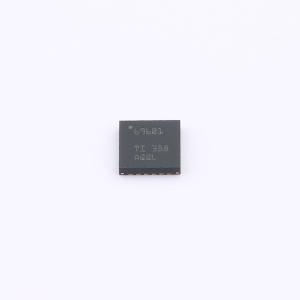

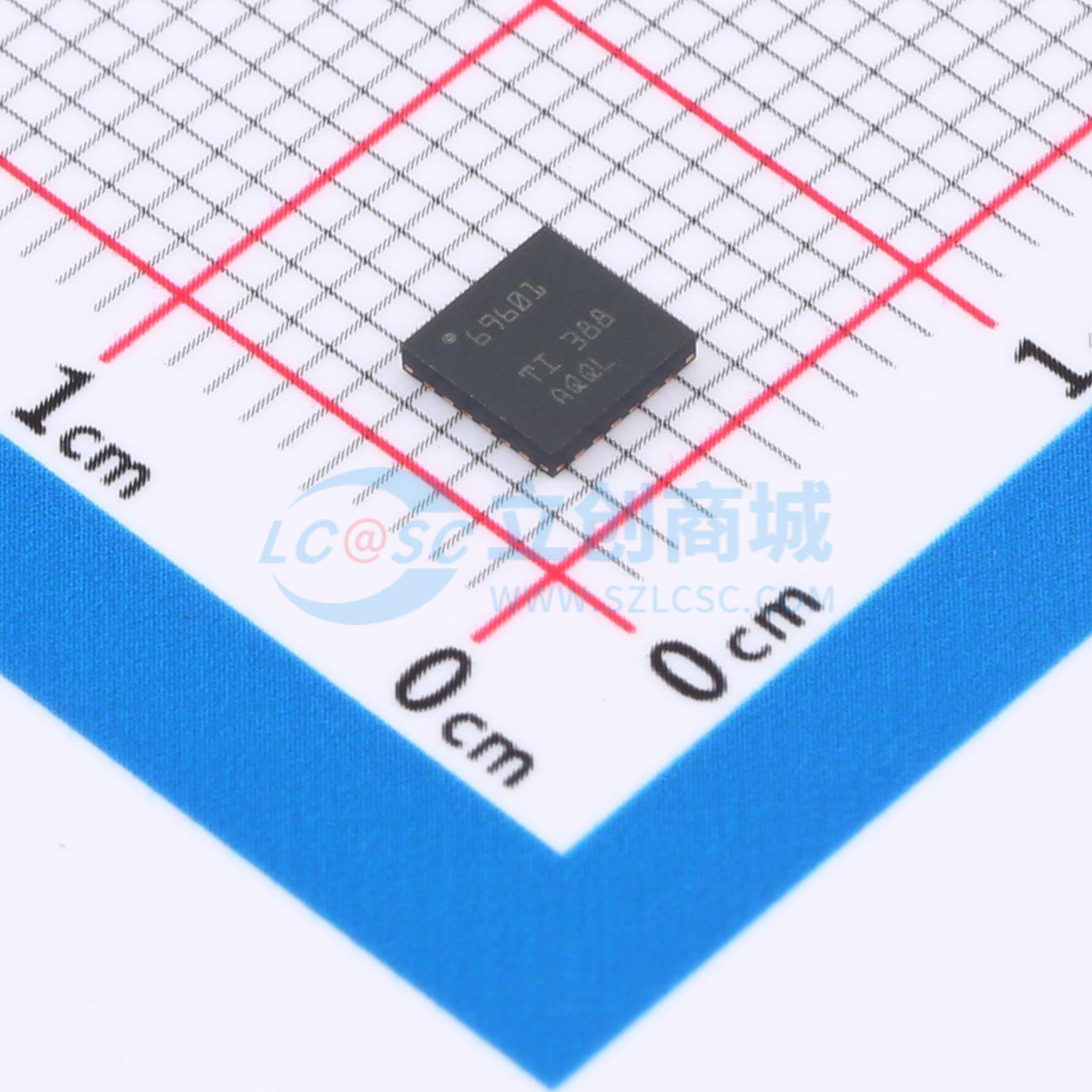

TLC69601RTWR
16通道局部调光背光LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC69601 具有 16 通道集成电流阱的局部调光 Mini-LED 背光驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC69601RTWR
- 商品编号
- C20345887
- 商品封装
- WQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 16 | |
| 输出电压 | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 30mA | |
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 2% |
商品概述
TLC696x1是一款16通道恒流灌电流驱动器。每个器件集成了16个带SRAM的恒流灌电流源，用于存储亮度信息。该器件通过两线串行接口以菊花链拓扑结构相互连接，最多支持1024个器件，可实现16000个局部调光区域。 为优化系统效率，该器件配备自适应裕量电压控制方案，可直接控制DC/DC。只需将串行链中最后一个器件的FB引脚连接到DC/DC，即可实现简化的系统布局。该器件还集成了最小亮度更新延迟、黑场插入和VRR功能，以提高显示质量。 TLC696x1有三个错误标志：用于诊断的LED开路检测（LOD）、LED短路检测（LSD）和热关断检测（TSD）。该器件实现了两种回读选项，包括UART/INT和SOUT/CLK_O，可通过寄存器进行编程。
商品特性
- 工作电压VCC范围：2.7V至5.5V
- 16个高精度恒流灌电流源
- 最大输出电流/电压：
- 30 mA / 20 V：TLC69601
- 60 mA / 20 V：TLC69611
- 30 mA / 50 V：TLC69651
- 60 mA / 50 V：TLC69661
- 器件间误差：±2%（典型值）
- 通道间误差：±2%（典型值）
- 灵活的调光控制：
- 全局8位最大电流（MC）设置
- 亮度分辨率：高达15位PWM/混合控制模式
- 高速菊花链接口：
- I/O电压兼容：1.8V / 3.3V
- 数据传输速率：高达20 MHz
- 高系统效率：
- 自适应裕量电压控制（AHVC）
- 超低器件功耗：
- 待机模式：ICC ≤ 200 μA
- 正常模式：ICC ≤ 3.5 mA
- EMI增强：
- 可编程接口驱动能力
- 集成4种移相方案
- 显示质量提升：
- 最小亮度更新延迟
- 可编程黑场插入
- 无闪烁可变刷新率（VRR）
- 诊断功能：
- 每个区域的LED开路/短路检测
- 器件热关断检测
- 报告接口选项：
- UART和中断引脚（INT）
- 两线输出：CLK_O和SOUT
应用领域
- LCD局部调光背光源：
- 电视
- 显示器
- 笔记本电脑
- 平板电脑
