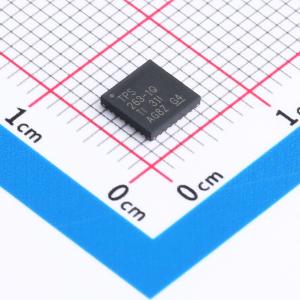

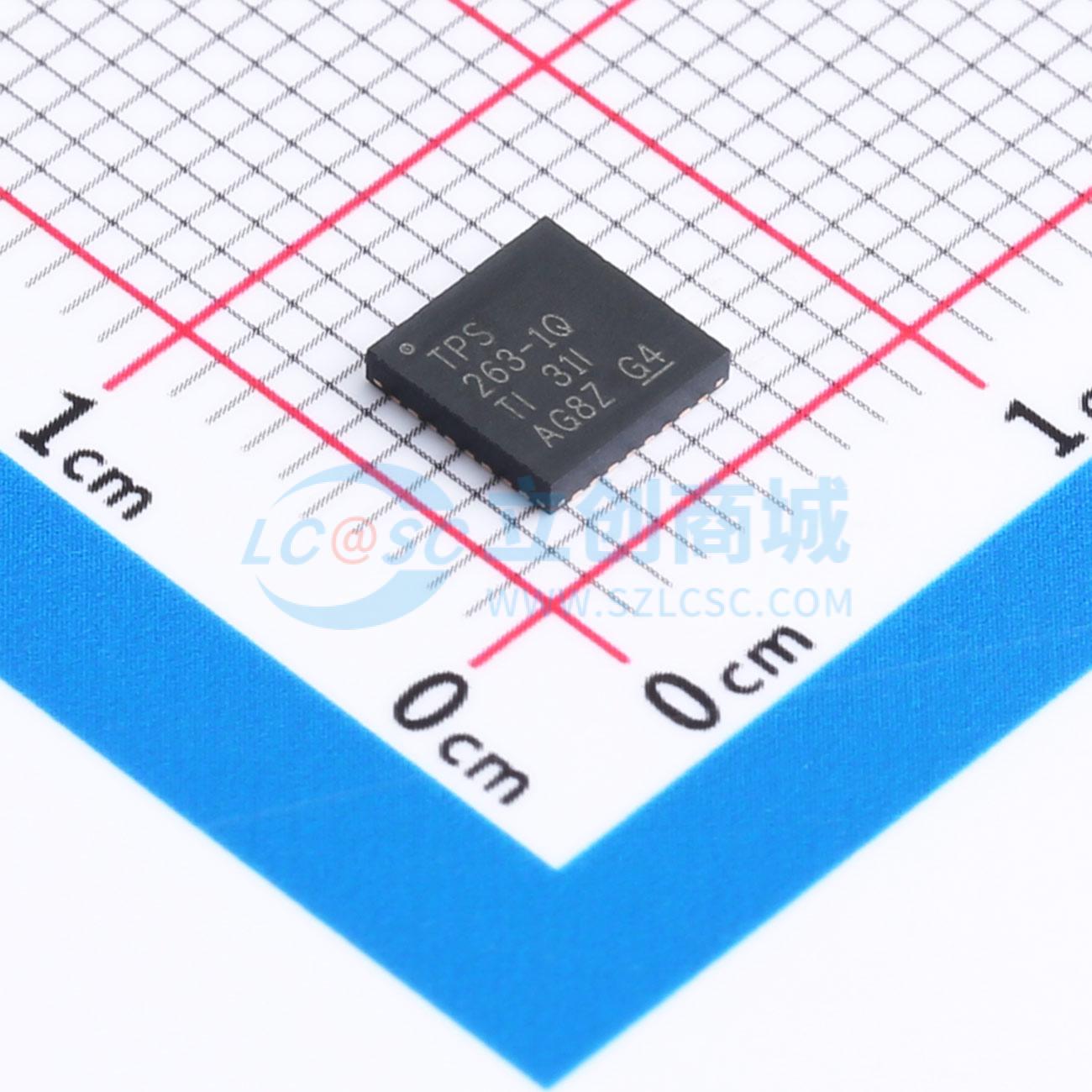

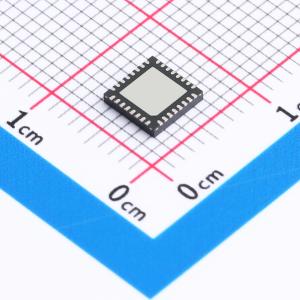

TPS65263-1QRHBRQ1

4.0V至18V输入电压、三路同步降压转换器（具有I²C控制的动态电压调节功能）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65263-1Q1 4.0V 至 18V 输入、三路 3A/2A/2A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS65263-1QRHBRQ1
商品编号: C2073292
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.106克(g)

商品参数

商品概述

TPS65263-1Q1包含三路同步降压转换器，并具有4.0V至18V的宽输入电压范围。这款转换器具有恒定频率峰值电流模式，专用于简化应用，同时方便设计人员根据目标应用来优化系统。可通过外部电阻在200kHz至2.3MHz范围内调节转换器的开关频率。buck1和buck 2，buck3之间的180°异相运行（buck2和buck3同相运行）可最大限度降低对输入滤波器的要求。每个降压转换器的初始启动电压都可通过外部反馈电阻设定。可使用I2C控制7位VID对buck2的输出电压进行动态调整，范围为0.68V至1.95 V，步长为10mV。可通过I2C总线借助3位控制对VID电压转换的转换率进行编程，以优化VID电压转换期间的过冲/下冲。 TPS65263-1Q1中的每个降压转换器都可通过I2C加以控制，从而执行以下操作：启用和禁用输出电压、设置脉冲跳跃模式 (PSM) 或轻负载条件下的强制持续电流 (FCC) 模式以及读取电源正常状态、过流警告和裸片温度警告。 TPS65263-Q1具有过压保护、过流保护、短路保护和过热保护功能。

商品特性

通过AEC-Q100资质认证
器件温度等级1: -40°C至125°C的工作结温范围
器件HBM ESD分类等级H2
器件CDM ESD分类等级C4B
工作输入电压范围4.0V至18V，最大连续输出电流3A/2A/2A
Buck2的I²C控制型7位VID可编程输出电压范围为0.68V至1.95V，阶跃为10mV
Buck2的I²C控制型VID电压转换压摆率
I2C回读电源正常状态、过流警告和裸片温度警告
具有支持标准模式 (100kHz) 和快速模式 (400kHz) 的I²C兼容接口
反馈基准电压为0.6V±1%
可调节时钟频率范围为200kHz至2.3MHz
FCC模式（默认）
外部时钟同步
针对每次降压的专用使能引脚和软启动引脚
输出电压电源正常状态指示器
热过载保护

应用领域

汽车
汽车音频或视频
家庭网关和接入点网络
监控

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~18V
	输出电压	680mV~6.3V
	输出电流	3A；2A；2A
	开关频率	200kHz~2.3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	750uA
	开关管(内置/外置)	内置
	输出类型	可调
