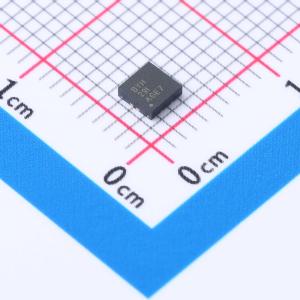

温馨提醒：图片仅供参考，商品以实物为准

TPS62402DRCT

具有 1 线接口、采用 QFN 封装的双路 400mA 和 600mA、2.25MHz 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62402 具有 1 线接口、采用 QFN 封装的双路 400mA 和 600mA、2.25MHz 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62402DRCT
商品编号: C2073323
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.65克(g)

商品参数

商品概述

TPS6240x系列器件是为电池供电的便携式应用优化的同步双路降压DC-DC转换器。该器件提供由单节锂离子电池或三节镍氢/镍镉电池供电的两个独立输出电压轨。该器件也适用于由标准3.3 V或5 V电压轨供电。 TPS6240x的输入电压范围为2.5 V至6 V，非常适合为智能手机、个人数字助理（PDA）和其他便携式设备等便携式应用供电。通过EasyScale串行接口，可在运行期间修改输出电压。固定输出电压版本支持单引脚控制的简单动态电压调节，适用于低功耗处理器。 TPS6240x以2.25 MHz的固定开关频率运行，并在轻负载电流时进入省电模式，以在整个负载电流范围内保持高效率。对于低噪声应用，可通过将MODE/DATA引脚拉高，强制器件进入固定频率PWM模式。在关断模式下，典型电流消耗降至1.2 μA。该器件允许使用小型电感器和电容器，以实现小尺寸解决方案。 TPS6240x采用10引脚无引线封装（3 mm x 3 mm VSON）。

商品特性

高效率 —— 高达95%
输入电压范围为2.5 V至6 V
2.25 MHz固定频率运行
输出电流为400 mA和600 mA
输出电压可在0.6 V至输入电压之间调节
引脚可选输出电压支持简单动态电压调节
EasyScale™可选单引脚串行接口
轻负载电流时进入省电模式
180°异相运行
PWM模式下输出电压精度为±1%
两个转换器的典型静态电流为32 μA
100%占空比实现最低压降
采用10引脚VSON封装（3 mm x 3 mm）

应用领域

手机、智能手机
个人数字助理（PDA）、掌上电脑
OMAP和低功耗DSP电源
便携式媒体播放器、数字收音机、数码相机

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	1.2V；1.8V；3.3V
	输出电流	400mA；600mA
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	32uA
	开关管(内置/外置)	内置
	输出类型	可调和固定
