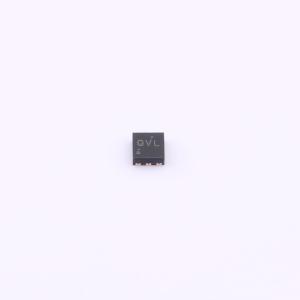

温馨提醒：图片仅供参考，商品以实物为准

TPS61240IDRVRQ1

3.5MHz 高效升压转换器

描述: TPS61240-Q1 符合 AEC-Q100 标准的 2.3V 至 5.5V 输入范围、3.5MHz 固定频率、450mA 升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS61240IDRVRQ1
商品编号: C2073321
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.033333克(g)

商品参数

商品概述

TPS61240-Q1 器件是一款高效同步升压直流/直流转换器，经过优化，可用于由三节碱性/镍镉/镍氢电池或单节锂离子/锂聚合物电池供电的产品。TPS61240-Q1 支持高达 450mA 的输出电流。TPS61240-Q1 的输入谷值电流限值为 500mA。 TPS61240-Q1 器件可在 2.3V 至 5.5V 的输入电压范围内提供 5V（典型值）固定输出电压，而且支持具有更大电压范围的电池。停机期间，负载与电池完全断开。TPS61240-Q1 升压转换器基于准恒定导通时间谷值电流模式控制方案。关断时，TPS61240-Q1 在输出电压引脚处呈现高阻抗。因此，该器件适用于在 TPS61240-Q1 关断时需要由其他电源驱动稳压输出总线的应用。在轻负载期间，该器件将自动脉冲跳跃，以最低静态电流实现最高效率。在关断模式下，电流消耗减少至 1μA 以下。 TPS61240-Q1 允许使用小型电感器和电容器，因此可实现较小的解决方案尺寸。TPS61240-Q1 采用 2mm×2mm WSON 封装。

商品特性

符合汽车应用要求，具有符合 AEC-Q100 标准的下列结果：
器件温度等级 TPS61240IDRVRQ1：3 级， -40°C 至 +85°C 环境工作温度；TPS61240TDRVRQ1：2 级， -40°C 至 +105°C 环境工作温度
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C6
在标准工作环境下效率高于 90%
直流输出电压总精度为 5V±2%
30μA 典型静态电流
业界领先的线路和负载瞬态
2.3V 至 5.5V 的宽输入电压范围
高达 450mA 的输出电流
自动 PFM/PWM 模式转换
低纹波省电模式，可提高轻载效率
内部软启动，启动时间典型值达 250μs
3.5MHz 典型工作频率
停机期间负载断开
电流过载和热关断保护
仅需 3 个表面贴装外部组件（1 个 MLCC 电感器和 2 个陶瓷电容器）
解决方案总尺寸小于 13mm²
采用 2mm×2mm WSON 封装

应用领域

高级驾驶员辅助系统(ADAS)
前置摄像头
环视系统
ECU
雷达和 LIDAR
汽车信息娱乐系统和仪表板
音响主机
HMI 和显示

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.3V~5.5V
	输出电压	5V
	输出电流	200mA
	开关频率	3.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	固定
