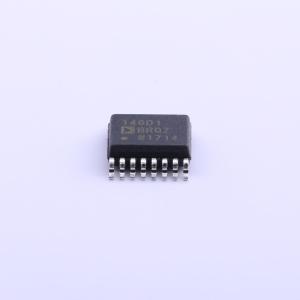

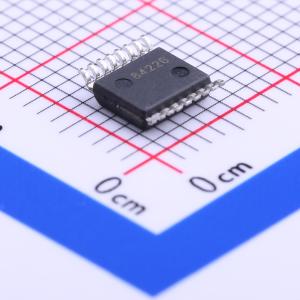

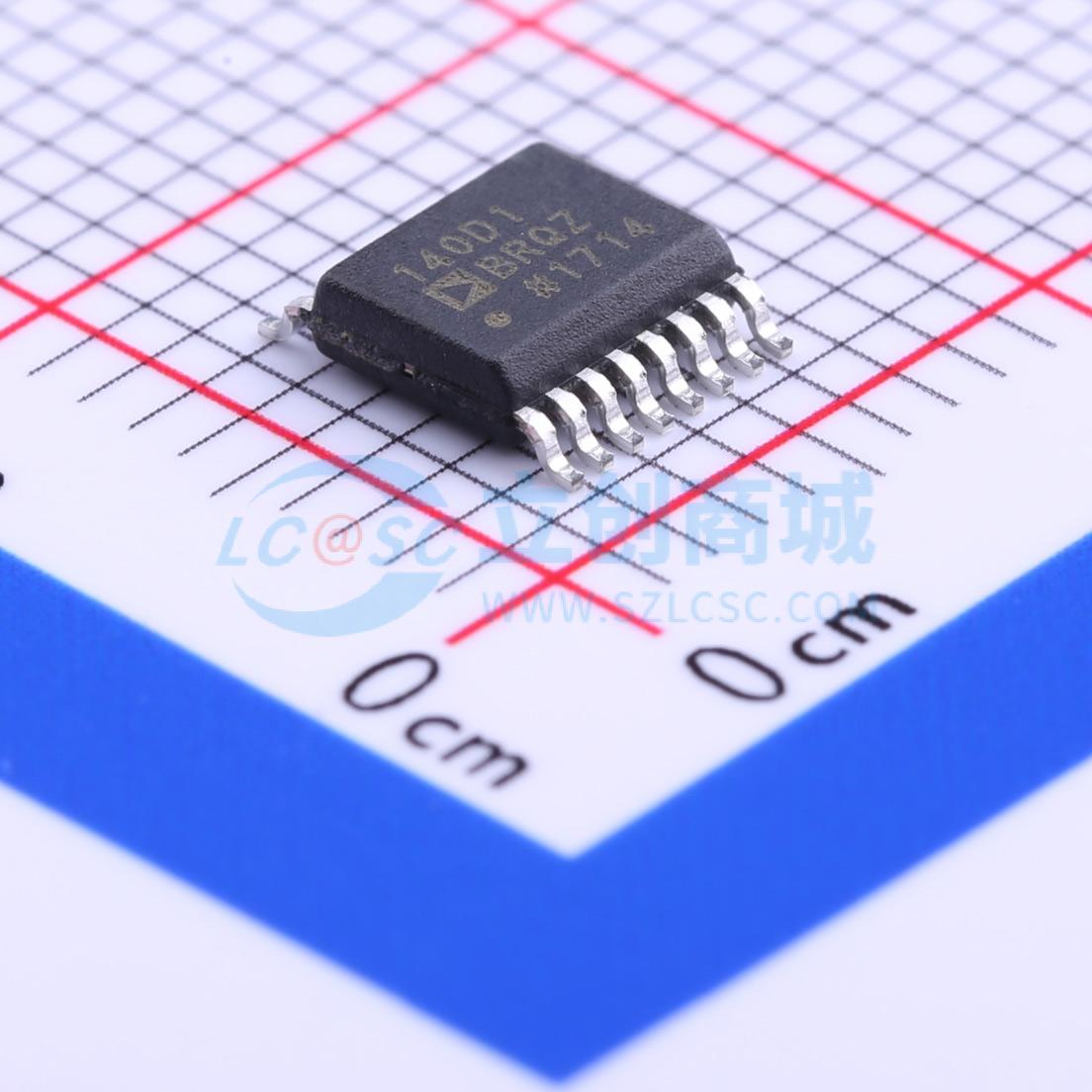

ADUM140D1BRQZ

带输入禁用和0个反向通道的鲁棒、四通道隔离器

品牌名称: ADI(亚德诺)
商品型号: ADUM140D1BRQZ
商品编号: C215344
商品封装: QSOP-16-150mil
包装方式: 管装
商品毛重: 0.18克(g)

商品参数

商品概述

ADuM140D/ADuM140E1是采用iCoupler技术的4通道数字隔离器。这些隔离器件将高速、互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。这些器件的最大传播延迟为13 ns，在5 V下脉冲宽度失真小于3 ns。具有严格的3.0 ns(最大值)通道匹配。 ADuM140D/ADuM140E数据通道属于独立式通道，提供多种配置选择，可承受3.75 kV rms的电压额定值。这些器件均可采用1.8 V至5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。与其它光耦合器不同，可确保不存在输入逻辑转换时的直流正确性。它们提供两种不同的故障安全选项，输入电源未用或输入禁用时，输出转换到预定状态。ADuM140E1与ADuM1400引脚兼容。

商品特性

高共模瞬变抗扰度：100 kV/μs
对辐射和传导噪声的高抗干扰能力
低传播延迟：13 ns(最大值，5 V工作电压)
数据速率：150 Mbps(最小值)
可承受3.75 kV rms隔离电压
安全和法规认证(申请中)UL认证(申请中)依据UL 1577，1分钟3750 V rms
CSA元件验收通知5A
VDE合格证书DIN V VDE V 0884-10 (VDE V 0884-10):2006-12，848 V峰值
CQC11-471543-2012
向后兼容性ADuM140E1与ADuM1400引脚兼容
低动态功耗
1.8 V至5 V电平转换
工作温度最高可达：125°C
故障安全高或低选项
16引脚SOIC封装，符合RoHS标准

应用领域

通用多通道隔离
SPI接口/数据转换器隔离
工业现场总线隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	0
	最大数据速率	150Mbps

	属性	参数值
	隔离电压(Vrms)	3750
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
