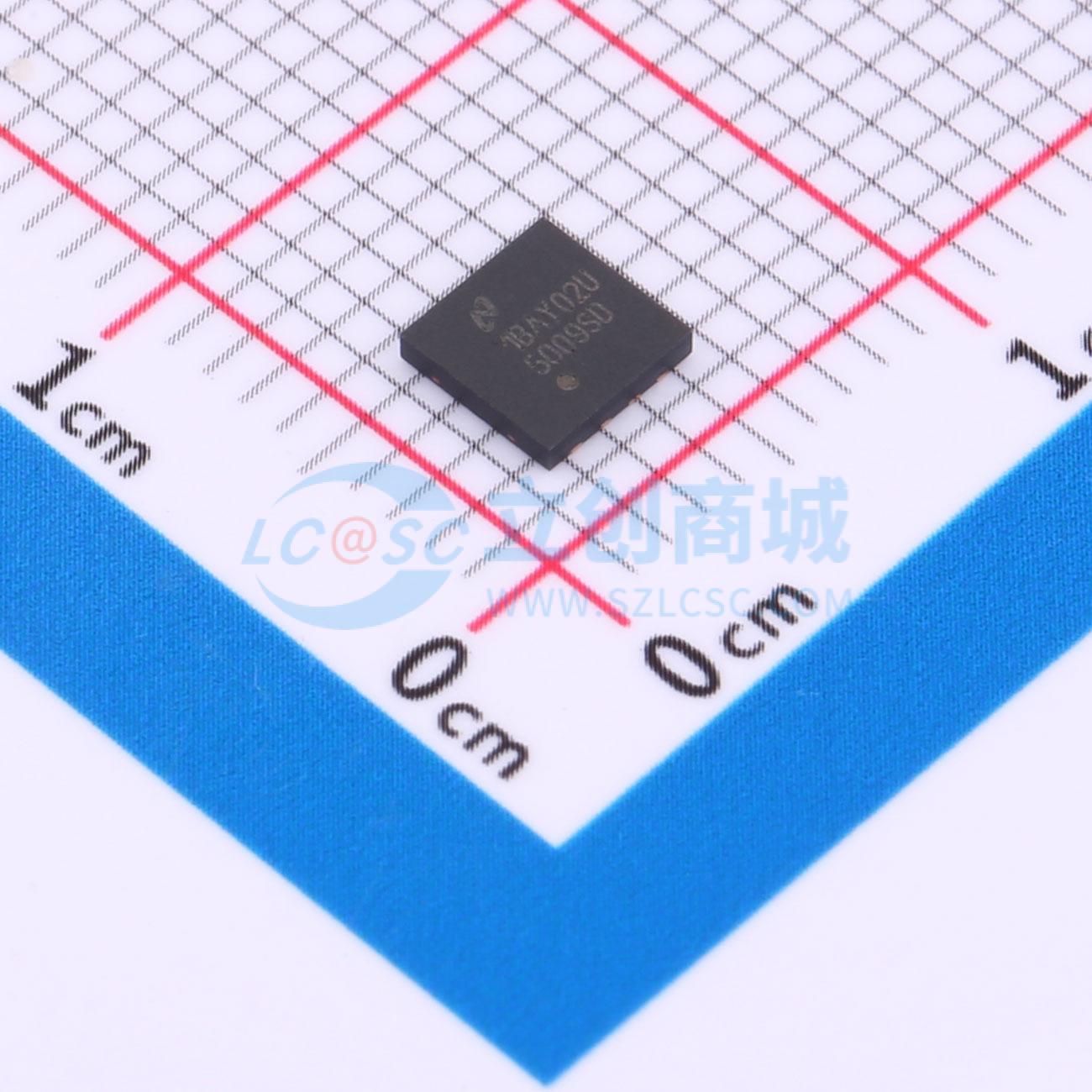

LM5009SDCX/NOPB

宽输入、100V、150mA降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5009是一款宽输入范围的100V、150mA降压开关稳压器,适用于低成本且高效的降压直流转换器。该器件集成了N沟道MOSFET,能够在9.5V至95V的输入电压范围内工作,输出电压可设置为2.5V至85V,开关频率可超过600kHz。
品牌名称: TI(德州仪器)
商品型号: LM5009SDCX/NOPB
商品编号: C2071807
商品封装: WSON-8-EP(4x4)
包装方式: 编带
商品毛重: 0.086克(g)

商品参数

商品概述

LM5009降压开关稳压器具有实现低成本且高效的降压稳压器所需的全部功能。该器件能够以9.5V至95V输入源驱动150mA负载电流。开关频率可超过600kHz，具体取决于输入和输出电压。输出电压可设置为2.5V至85V。此高压稳压器包含一个N沟道降压开关和一个内部启动稳压器。该器件易于实施，采用8引脚VSSOP和散热增强型8引脚WSON封装。该稳压器基于控制方案，导通时间与VIN成反比。凭借这一特性，该器件的工作频率在负载和输入电压发生变化时，能够保持相对恒定。控制方案无需任何环路补偿，可实现超快速瞬态响应。该器件实现了智能电流限制，其强制关闭时间与VOUT成反比。该方案可在提供更少折返的同时确保实现短路控制。其他特性包括热关断、VCC欠压锁定、栅极驱动欠压锁定和最大占空比限幅器。

商品特性

150mA输出电流能力
超快瞬态响应
无需环路补偿
VIN前馈提供恒定的运行频率
开关频率可超过600kHz
高运行效率
在 -40°C至 +125°C范围内以2%的精度提供2.5V反馈
内部启动稳压器
智能电流限制保护
外部关断控制
热关断
8引脚VSSOP和散热增强型8引脚WSON封装

应用领域

用于经典线性稳压器应用的散热器
12V、24V、36V和48V整流交流系统
非隔离式交流电源
电荷耦合电源
LED电流源

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	9.5V~95V
	输出电压	2.5V~85V
	输出电流	150mA
	开关频率	330kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	675uA
	开关管(内置/外置)	内置
	输出类型	可调
