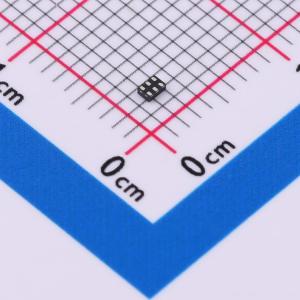

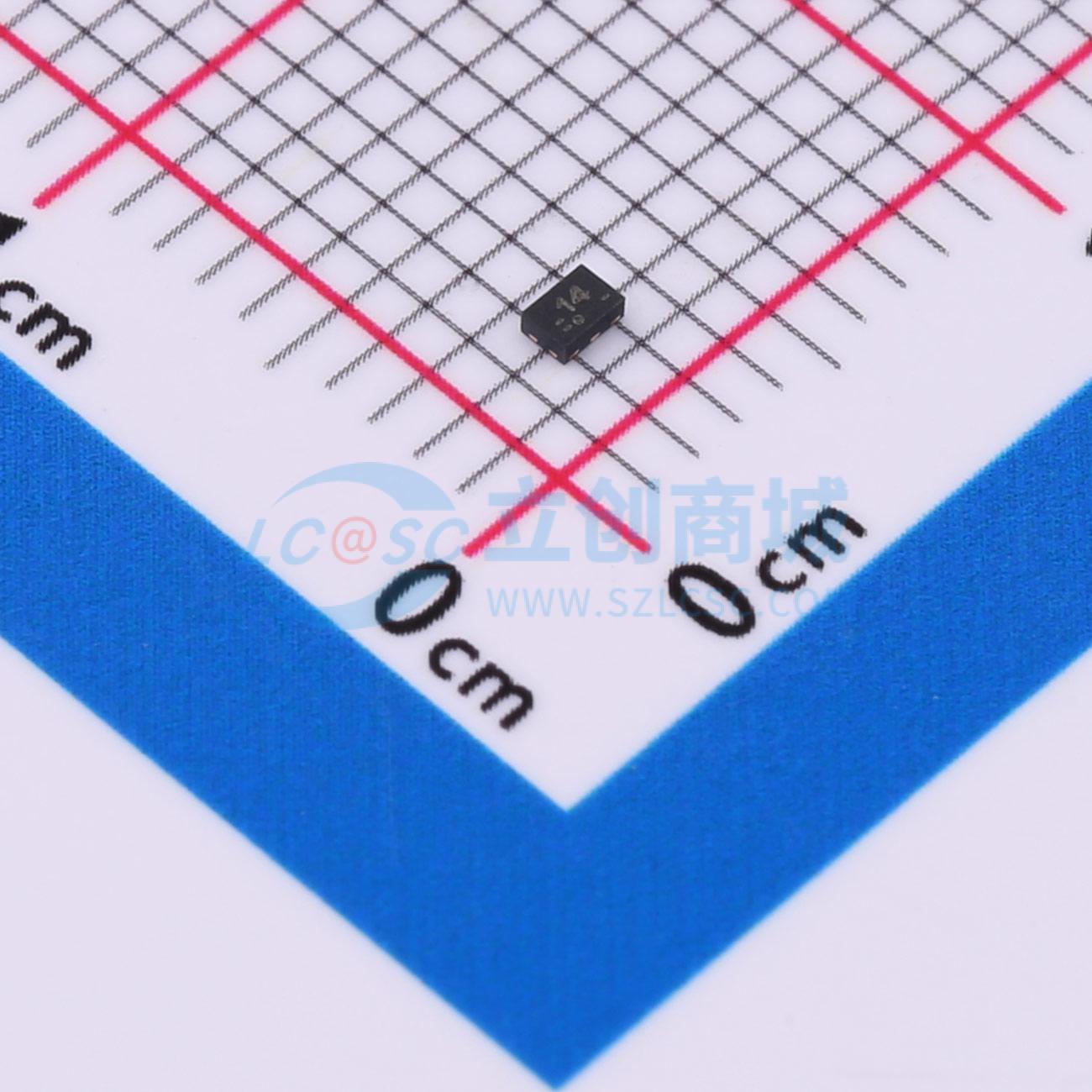

温馨提醒：图片仅供参考，商品以实物为准

TPS622314TDRYRQ1

采用 1x1.5 无引线小外形(SON)封装的 3MHz 超小型降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS622314-Q1 采用 1x1.5mm SON 封装且具有 1.5V 固定输出电压的汽车类 2V 至 6V、500mA 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS622314TDRYRQ1
商品编号: C2071770
商品封装: XSON-6(1x1.5)
包装方式: 编带
商品毛重: 0.49克(g)

商品参数

商品概述

TPS6223x-Q1系列产品是一款高频同步降压型直流(DC)-DC转换器，适合电池供电的便携式应用。它支持高达500mA的输出电流，允许使用小型和低成本芯片电感器和电容器。 2.05V至6V的宽输入电压使得此器件能够支持由锂离子电池（具有拓展电压范围）供电的应用。2.05V最小输入电压也允许使用一次性锂电池或者2节碱性电池。在1.0V至3.3V间可选择不同的固定输出电压版本。 TPS6223x-Q1系列产品特有高达3.8MHz的开关频率。从中等程度的负载到高负载，此转换器运行在PWM模式并在轻负载电流时自动进入省电模式运行以在全部负载电流范围内保持高效率。由于它出色的PSRR和AC负载调节性能，此器件适合于取代线性稳压器以获得更好的电源转换效率。 TPS6223x-Q1的省电模式在轻负载运行时将静态流耗减至22μA。已对此器件进行了优化，即使外部组件较小，此器件也可实现非常低的输出电压纹波并特有出色的ac负载调节。对于那些对噪音非常敏感的应用，通过将MODE引脚电平拉高，此器件可被强制进入PWM模式运行。在关断模式下，流耗减少至小于1μA。TPS6223x-Q1采用1 × 1.5mm² 6引脚SON封装。

商品特性

符合汽车应用要求
开关频率3MHz
效率高达94%
峰值输出电流高达500mA
出色的AC和瞬态负载稳压
高电源抑制比(PSRR)（高达90dB）
小型外部输出滤波器组件1μH/4.7μF
从2.05V至6V的VIN范围
低输出波纹电压的优化省电模式
强制脉宽调制(PWM)模式工作
典型值22μA静态电流
最低压降的100%占空比
小型1 × 1.5 × 0.6mm³ SON封装
12mm²最小解决方案尺寸
支持的最大解决方案高度为0.6mm
具有100μs（典型值）启动时间的软启动

应用领域

低压降(LDO)替代产品
便携式音频、便携式媒体
手机
低功耗无线应用
低功耗数字信号处理器(DSP)核心电源
数码摄像机

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.05V~6V
	输出电压	1.5V
	输出电流	500mA
	开关频率	3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	22uA
	开关管(内置/外置)	内置
	输出类型	固定
