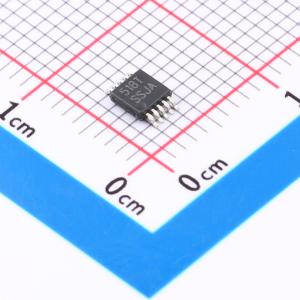

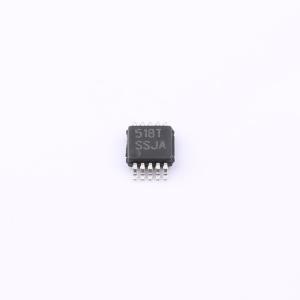

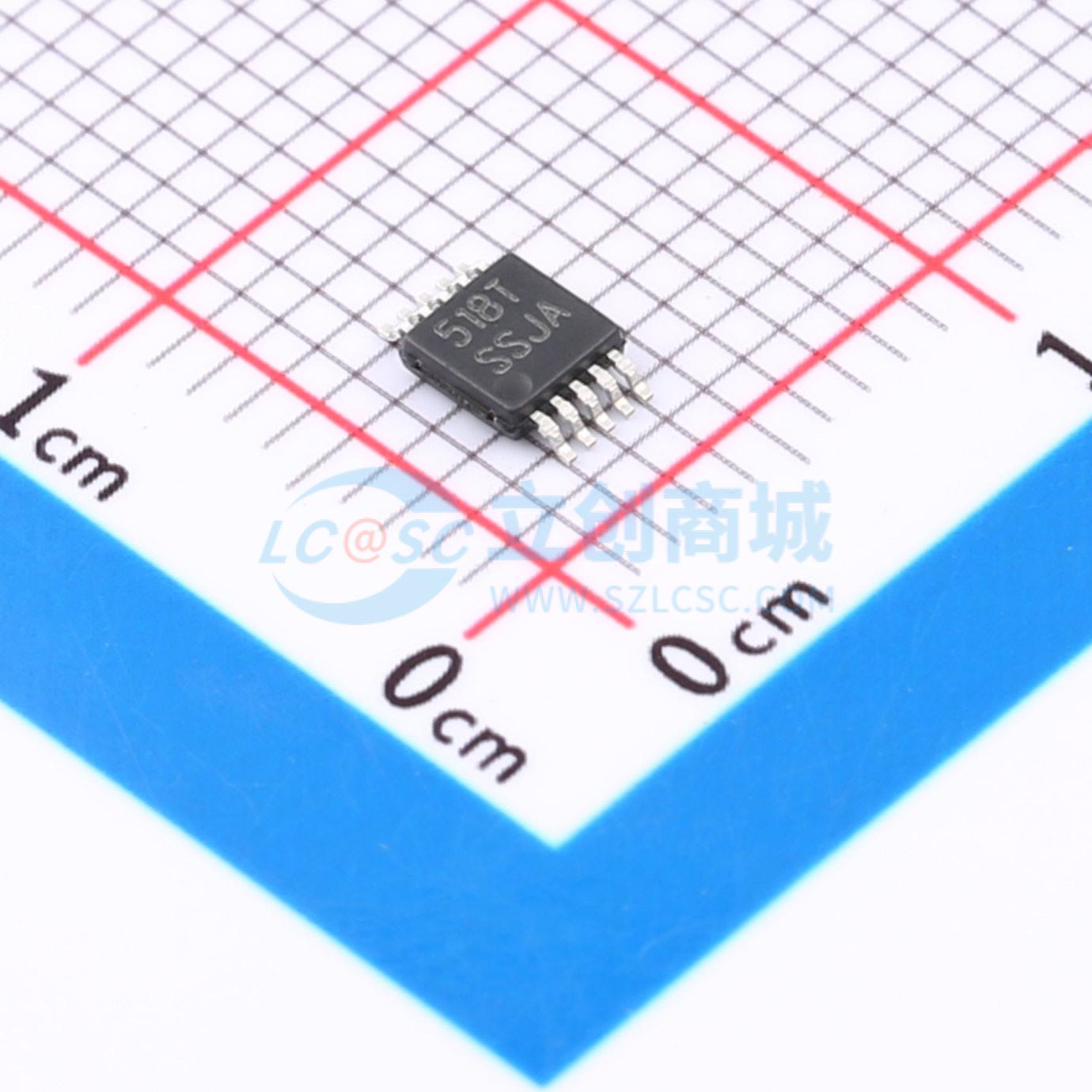

LM27342QMY/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM27342-Q1 2A - 具有频率同步的宽输入范围降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM27342QMY/NOPB
商品编号: C2071750
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM2734x和LM2734x-Q1稳压器是采用10引脚WSON和10引脚MSOP PowerPAD封装的单片、高频、PWM降压型DC-DC转换器。它们包含所有有源功能，可在尽可能小的PCB面积内提供具有快速瞬态响应和精确调节的本地DC-DC转换。 LM2734x和LM2734x-Q1只需最少的外部元件，使用方便。内部150 mΩ NMOS开关分别能够驱动1.5 A或2 A负载，可实现最佳功率密度。控制电路的导通时间低至65 ns，因此支持极高频率转换。开关频率内部设定为2 MHz，且可在1至2.35 MHz范围内同步，这允许使用极小的表面贴装电感器和片式电容器。即使工作频率非常高，也易于实现高达90%的效率。该器件具备外部关断功能，其关断电流超低，仅为70 nA。LM2734x和LM2734x-Q1采用峰值电流模式控制和内部补偿，可在广泛的工作条件下实现高性能调节。其他特性包括用于降低浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。

商品特性

节省空间的3 mmx3 mm 10引脚WSON和MSOP-PowerPAD封装
宽输入电压范围：3 V至20 V
宽输出电压范围：1 V至18 V
LM27341提供最大1.5 A输出电流
LM27342提供最大2 A输出电流
高开关频率：2 MHz
频率同步：1 MHz < fSW < 2.35 MHz
带内部自举电源的150 mΩ NMOS开关
70 nA关断电流
1%的内部电压基准精度
峰值电流模式PWM工作
热关断
LM27341-Q1和LM27342-Q1符合AEC-Q100 1级标准，采用汽车级工艺流程制造

应用领域

本地12 V至Vcore降压转换器
无线电电源
硬盘驱动器的核心电源
机顶盒
汽车应用
USB供电设备
DSL调制解调器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~20V
	输出电压	1V~18V
	输出电流	2A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
