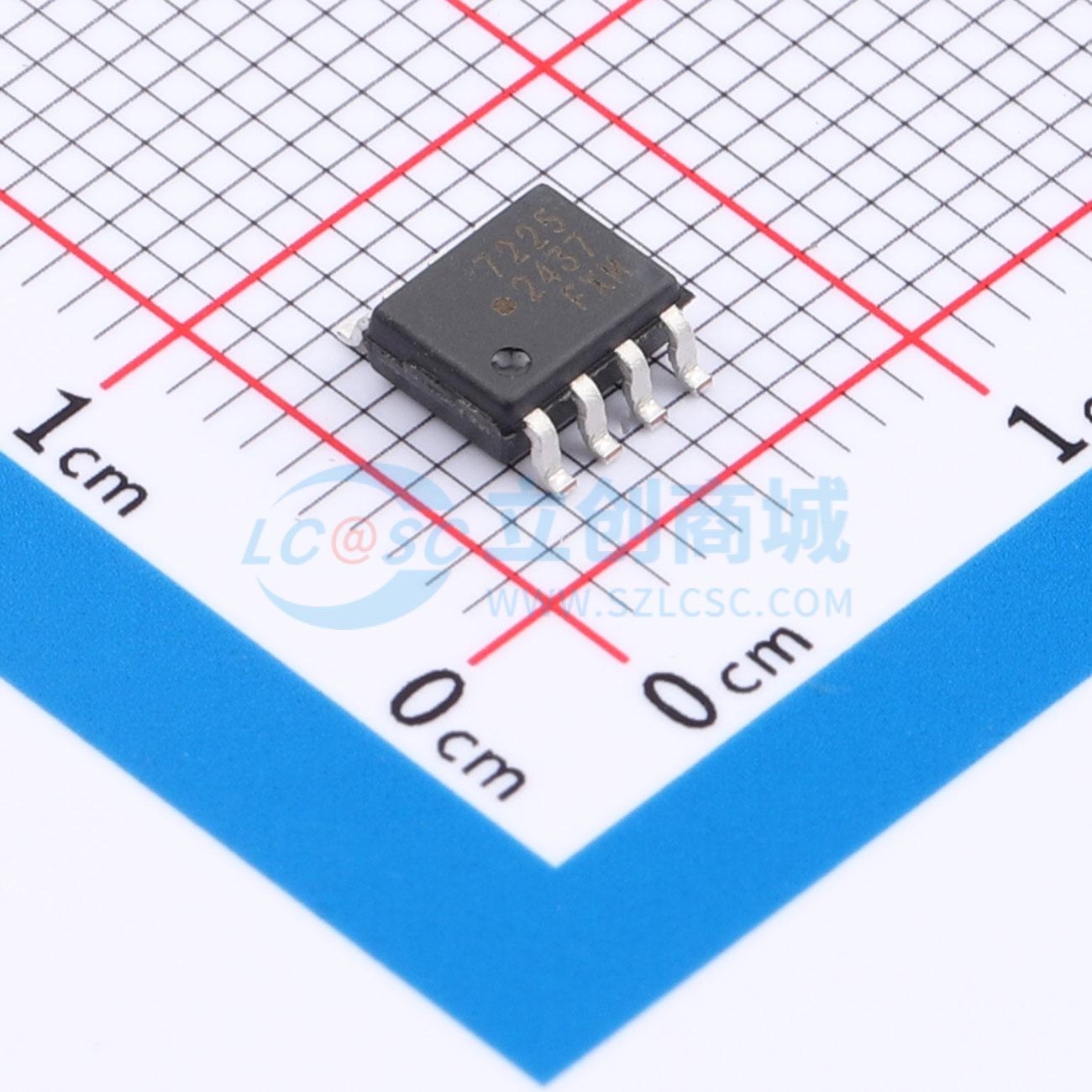

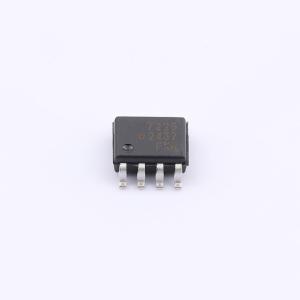

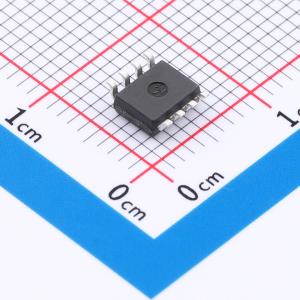

温馨提醒：图片仅供参考，商品以实物为准

ACHS-7225-500E

全集成霍尔效应线性电流传感器IC，具备3kVrms隔离和低电阻电流导体

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 用于工业、商业和通信系统中的交流或直流电流感应。内部有精确、低失调的线性霍尔电路，铜传导路径靠近芯片表面，通过该路径的电流产生磁场，由霍尔传感器转换为成比例的电压，通过磁场信号与霍尔传感器的紧密接近来优化设备精度。由低失调、斩波稳定的CMOS霍尔IC提供精确的成比例电压，封装后进行精度编程。当电流通过初级铜（50A为4盎司铜PCB）传导路径（从引脚1和2到引脚3和4）增加时，器件输出具有正斜率（>V_OUT(Q)），该路径用于电流采样。该传导路径的内阻典型值为0.7mΩ，功耗低。传导路径的端子与信号引脚（引脚5至8）电气隔离。采用紧凑的表面贴装SO-8封装，符合全球监管安全标准。
品牌名称: Broadcom(博通)
商品型号: ACHS-7225-500E
商品编号: C20276851
商品封装: SO-8
包装方式: 编带
商品毛重: 0.177克(g)

商品参数

商品概述

博通ACHS - 7225（±50A）是基于霍尔效应的全集成隔离式线性电流传感器，专为工业、商业和通信系统中的交流或直流电流传感而设计。每个ACHS - 7225集成电路内部都有一个精确、低失调的线性霍尔电路，其铜传导路径位于芯片表面附近。流经该铜传导路径的电流会产生磁场，霍尔传感器将其转换为成比例的电压。通过使磁信号与霍尔传感器紧密靠近，优化了设备精度。低失调、斩波稳定的CMOS霍尔集成电路可提供精确的成比例电压，该集成电路在封装后进行了精度编程。当电流（从引脚1和2流向引脚3和4）流经初级铜（50A时为4盎司铜印刷电路板）传导路径（即用于电流采样的路径）且电流增加时，设备输出具有正斜率（> VOUT(Q)）。该传导路径的内阻典型值为0.7毫欧，功耗较低。传导路径的端子与信号引脚（引脚5至8）电气隔离。这种性能通过紧凑的、可表面贴装的SO - 8封装实现，该封装符合全球监管安全标准。由于SO - 8封装的功耗限制，ACHS - 7225产品的额定输入功率需基于4盎司铜印刷电路板。

商品特性

宽工作温度范围：-40℃至+110℃
内部导体电阻：典型值0.7毫欧
传感电流范围±50A
输出灵敏度：26.4mV/A
输出电压与交流或直流电流成比例
输出与电源电压成比例
单电源工作：3.3V
低噪声模拟信号路径
设备带宽通过新的FILTER引脚设置：使用1nF滤波电容时典型带宽为80kHz
工厂校准以确保精度
输出失调电压极其稳定
接近零的磁滞
在工作温度TA范围内最大总输出误差为±5.5%
共模瞬态抗扰度>25kV/μs
小尺寸、薄型SO - 8封装
全球安全认证：UL/cUL；隔离电压：3kVrms，1分钟

应用领域

电动自行车
食品加工机
低功率逆变器电流传感
电机相电流和母线电流传感
太阳能逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	50A
	工作电压	3V~3.6V
	隔离电压(Vrms)	3kVrms
	灵敏度	26.4mV/A
	工作温度	-40℃~+110℃

	属性	参数值
	带宽	80kHz
	电流端电阻	0.7mΩ
	响应时间(tr)	4us
	双向电流检测	支持
	功能特性	双向检测
