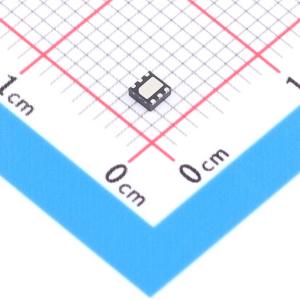

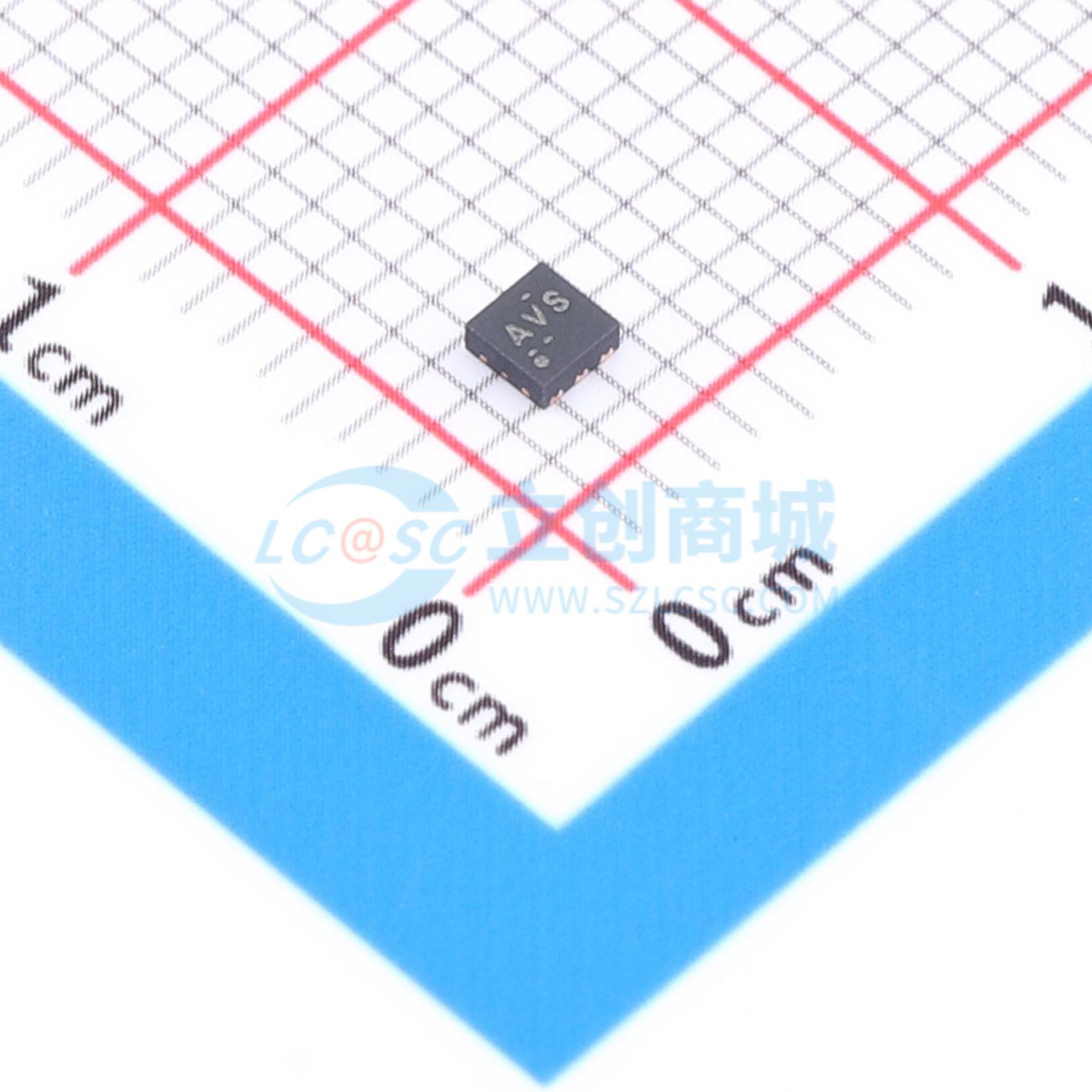

TPS3808G15DRVR

TPS3808 系列微处理器监控电路可监控从 0.4V 至 5V 的系统电压，并在 SENSE 电压降至预设阈值以下或手动复位 (MR) 引脚降至逻辑低电平时，将开漏 RESET 信号置为有效。在 SENSE 电压和手动复位 (MR) 返回值超出相应阈值时，RESET 输出将在用户可调延迟时间内保持低电平。 TPS3808 器件使用精密电压基准，可在 V_IT ≤ 3.3V 时达到 0.5% 的阈值精度。通过断开 C_T 引脚，可将复位延迟时间设置为 20ms；通过使用电阻将 C_T 引脚连接至 V_DD，可将复位延迟时间设置为 300ms，或通过将 C_T 引脚连接到外部电容器，用户可在 1.25ms 至 10s 之间调整复位延迟时间。TPS3808 器件具有超低的典型静态电流，为 2.4 μA，因此非常适合电池供电类应用。它采用 SOT-23 和 2mm×2mm WSON 封装，额定工作温度范围为 –40°C 至 125°C (TJ)。

• 上电复位发生器具有可调节延迟时间：1.25ms 至 10s
• 超低静态电流：2.4 μA（典型值）
• 高阈值精度：0.5% 典型值
• 提供适用于标准电压轨的 0.9V 至 5V 固定阈值电压，且可调节电压低至 0.4V
• 手动复位 (MR) 输入
• 开漏复位输出
• 温度范围：–40°C 至 125°C
• 小型 SOT-23 和 2mm×2mm WSON 封装

• DSP 或微控制器应用
• 笔记本电脑和台式机
• PDA 和手持式产品
• 便携式和电池供电类产品
• FPGA 和 ASIC 应用
