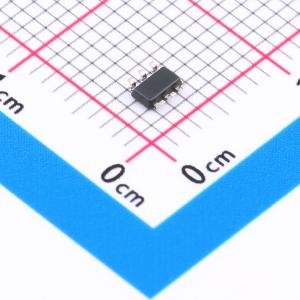

温馨提醒：图片仅供参考，商品以实物为准

TPS3702CX33QDDCRQ1

高精度、过压和欠压监视器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3702-Q1 用于过压和欠压监测的汽车类高精度窗口电压检测器
品牌名称: TI(德州仪器)
商品型号: TPS3702CX33QDDCRQ1
商品编号: C2066808
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TPS3702-Q1是一款集成型过压和欠压窗口比较器，其采用小型SOT-6封装。这款高精度电压检测器非常适合电源容限较窄且由低压电源轨供电运行的系统。该器件提供有0.55%和1.0%两个低阈值滞后选项，可防止在受监视电源电压处于其标称工作范围内时出现错误的复位信号。并且内置有毛刺抑制功能和噪声滤波器，进一步消除了错误信号所导致的错误复位。 TPS3702-Q1无需使用任何外部电阻即可设置过压和欠压复位阈值，因此进一步提高了总体精度、减小了解决方案尺寸并降低了解决方案的成本。每款器件的两种可用阈值电压可使用SET引脚进行选择。独立的SENSE输入引脚和VDD引脚可满足安全关键型和高可靠性系统对于冗余的需求。该器件还为OV和UV引脚提供了独立复位输出；可采用开漏配置将UV和OV引脚连接在一起。该器件的静态电流典型值低至7μA内工作。TPS3702-Q1适用于汽车应用，符合AEC-Q100 1级标准。

商品特性

符合AEC-Q100标准
器件温度1级： -40°C至125°C的环境运行温度范围
器件人体放电模式(HBM)静电放电(ESD)分类等级2
器件组件充电模式(CDM) ESD分类等级C4B

应用领域

汽车安全应用范围
信息娱乐
现场可编程门阵列(FPGA)和专用集成电路(ASIC)
基于数字信号处理器(DSP)的系统
前置摄像头
后视摄像头
汽车雷达系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	2V~18V
	复位有效电平	低电平有效
	阈值电压	3.3V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	-
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	7uA
