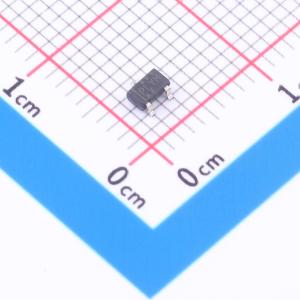

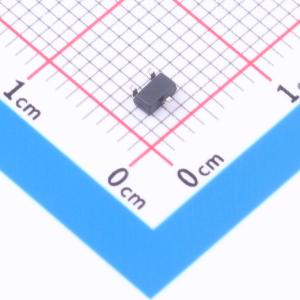

温馨提醒：图片仅供参考，商品以实物为准

TPS3809L30MDBVREP

3引脚电源电压监控器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS3809-EP 3 引脚电源电压监控器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: TPS3809L30MDBVREP
商品编号: C2066905
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 13.72克(g)

商品参数

商品概述

TPS3809系列监控电路可为DSP和基于处理器的系统提供电路初始化与时序监控。上电时，当电源电压VDD高于1.1V时复位信号被触发，电路持续监控VDD，只要VDD低于阈值电压V_IT，复位信号就保持激活状态；内置计时器延迟输出返回非激活高电平状态，确保系统正确复位，VDD升至V_IT以上后开始计时，典型延迟时间为200ms；当电源电压降至V_IT以下时，输出会再次变为激活低电平状态，不需要外接元件。该系列所有器件通过内置分压器设置固定感应阈值V_IT，产品覆盖2.5V、3V、3.3V、5V供电电压，采用3引脚SOT-23封装，工作温度范围为-55℃~125℃。

商品特性

支持受控基线，含一个组装站点、一个测试站点、一个制造站点
具备扩展温度工作性能，工作温度范围为-55℃~125℃
增强减少制造来源支持
增强产品变更通知服务
元件按照JEDEC及行业标准完成资质认定，保障扩展温度范围内的可靠运行，资质认定测试涵盖高加速应力测试、温度循环、高压蒸煮、电迁移、键合金属间寿命、模塑化合物寿命等项目
采用3引脚SOT-23封装
典型供电电流为9μA
支持2.5V、3V、3.3V、5V精度供电电压监测
内置固定200ms延迟时间的上电复位生成功能
引脚对引脚兼容MAX809
无需外部元件

应用领域

搭载DSP、微控制器或微处理器的系统
无线通信系统
便携式/电池供电设备
可编程控制设备
智能仪器
工业设备
笔记本/台式计算机
汽车系统

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	复位有效电平	低电平有效

	属性	参数值
	阈值电压	2.64V
	受监控电压数	1
	复位超时	200ms
	工作温度	-55℃~+125℃
