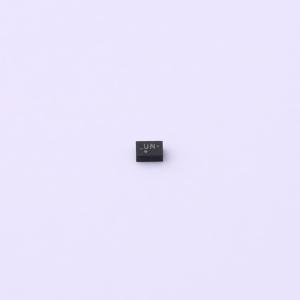

TPS3895ADRYT

TPS3895、TPS3896、TPS3897 和 TPS3898 器件（TPS389x）是一系列超小型监控电路，可监测大于 500 mV 的电压，阈值精度为 0.25%（典型值），并可通过外部电容调节延迟时间。TPS389x 系列还设有逻辑使能引脚（ENABLE 或 ENABLE），用于控制输出的通断。例如，对于 TPS3895，当输入电压引脚（SENSE）的电压升至阈值以上，且使能引脚为高电平时，输出引脚（SENSE_OUT）将在经过电容可调的延迟时间后变为高电平。当 SENSE 引脚电压降至阈值以下或使能引脚为低电平时，SENSE_OUT 引脚则变为低电平。

对于 TPS389xA 版本，SENSE 和 ENABLE 引脚均具备电容可调的延迟功能。当 SENSE 和 ENABLE 输入均正常时，输出将在经过该电容可调的延迟时间后有效。TPS389xP 器件在使能引脚有效到输出引脚有效之间具有 0.2 μs 的小传播延迟，前提是 SENSE 引脚电压高于阈值。

所有器件的工作电压范围为 1.7 V 至 6.5 V，典型静态电流为 6 μA，开漏输出额定电压为 18 V。TPS389x 采用超小型 USON 封装，在 TJ = - 40°C 至 125°C 的温度范围内性能完全符合规格要求。

• 超小型 USON 封装（1.45 mm × 1.00 mm）
• 阈值可调，最低可达 500 mV
• 阈值精度：全温度范围内为 1%
• 电容可调延迟时间
• 低静态电流：6 μA（典型值）
• 外部使能输入
• 开漏输出（额定电压 18 V）和推挽输出可选
• 工作温度范围：- 40°C 至 125°C
• 引脚与 MAX6895/6/7/8 兼容

• 数字信号处理器（DSP）、微控制器和微处理器
• 笔记本电脑和台式电脑
• 个人数字助理（PDA）和手持产品
• 便携式和电池供电产品
• 现场可编程门阵列（FPGA）和专用集成电路（ASIC）
