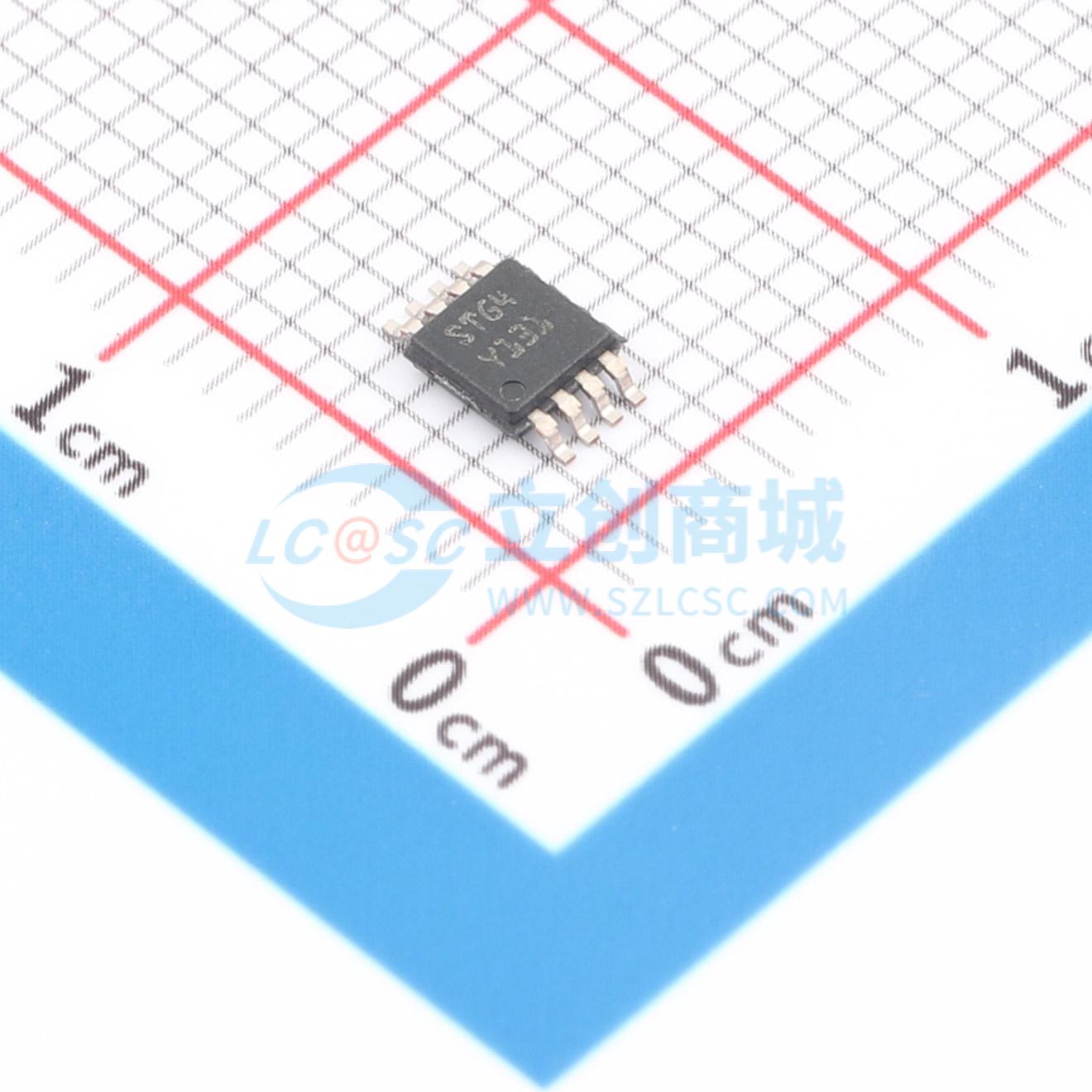

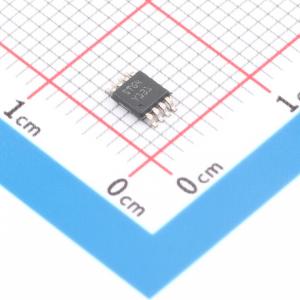

STM6904TGEDS6F

STM6904监控器是一款低电压/低电源电流的处理器监控器，旨在监控多达四个系统电源电压。该器件适用于“机顶盒”（STB）、便携式电池供电系统、网络和通信系统等应用。 该器件支持按钮式手动复位输入（MR）。四个电源监控器中的两个（VCC和V2IN）具有固定（客户可选、工厂微调）的阈值（VRST1和VRST2）。另外两个电压监控器输入（V3IN和V4IN）使用外部可调阈值（0.600 V内部参考电压）进行监控，以满足特定的电平要求。 如果四个被监控电压中的任何一个降至其工厂微调或可调阈值以下，或者如果MR被置为逻辑低电平，则复位输出RST被置位（驱动为低电平）。一旦置位，在所有被监控电源升至各自阈值以上且MR恢复为高电平后，RST将保持低电平至少一个延迟周期（tREC）。当VCC大于0.8 V时，该器件处于正确的复位输出逻辑状态。 STM6904采用标准的8引脚MSOP（TSSOP）封装。

• 四路电压监控，在整个温度范围内电压阈值精度为±1.8%（25 ℃时为±1%）
• 主电源（VCC）监控器。固定（工厂编程）复位阈值：3.078至2.188 V
• 第二个固定（V2IN）监控器。固定（工厂编程）复位阈值：2.333至1.110 V
• 两个额外的可调电源监控器输入（外部可调），0.6 V内部参考电压
• RST输出（开漏）
• 保证VCC ≥ 0.8 V时的输出
• 复位延迟时间（tREC）引脚可选
• 手动复位输入（MR）
• 典型电源电流为12 μA
• 电源电压范围为0.8至5.5 V
• 符合RoHS标准（绿色封装），8引脚MSOP/TSSOP
• 工作温度范围：-40至85 ℃（工业级）

• 机顶盒
• 多电压系统
• 有线电视/卫星应用
• 计算机系统
• 数据存储设备
