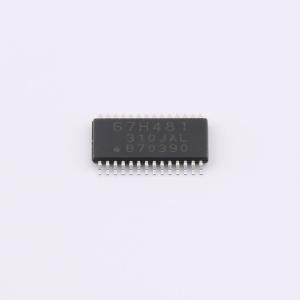

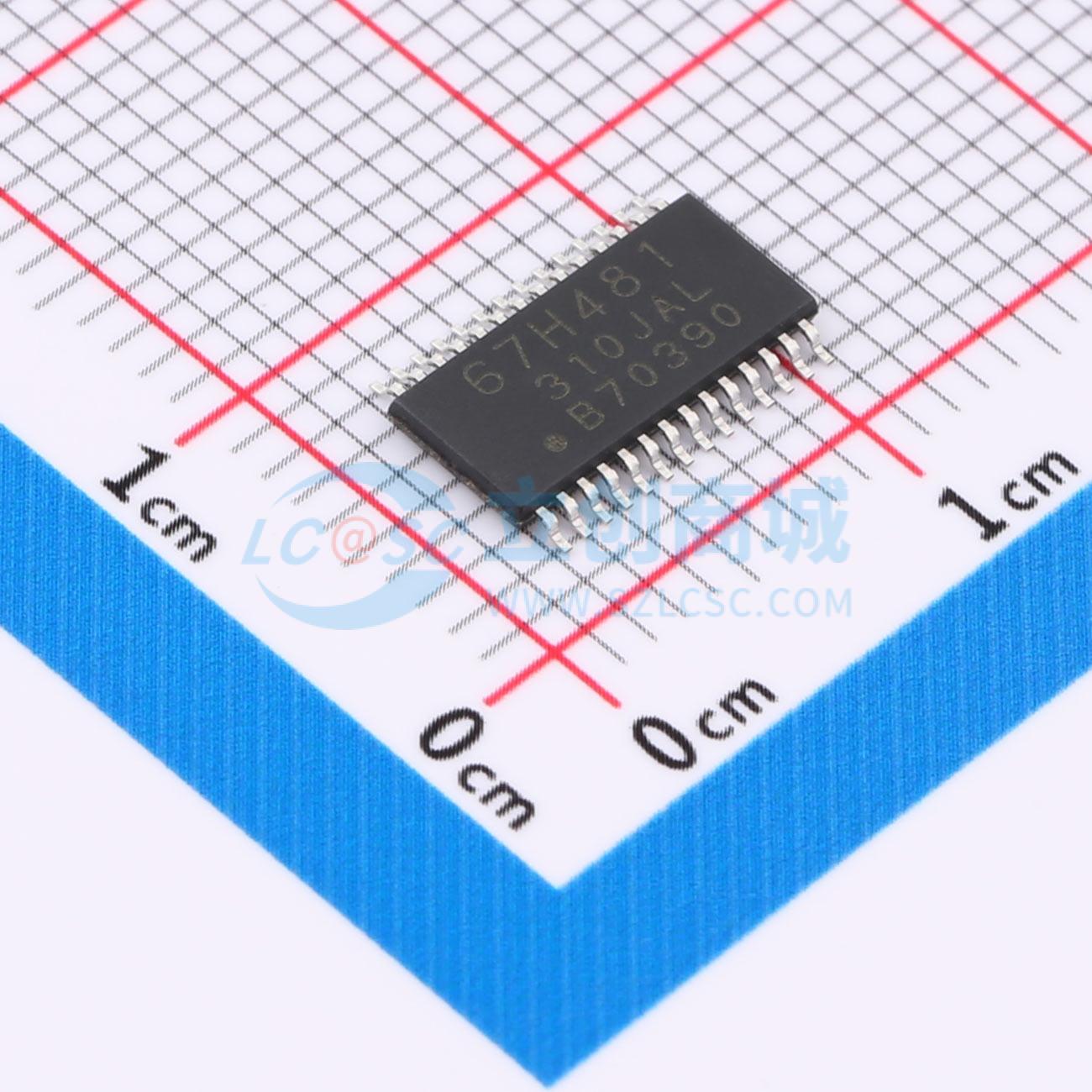

TB67H481FNG,EL
TB67H481FNG,EL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TB67H481FNG是一款双H桥驱动IC，用于驱动2个有刷电机或1个步进电机。 采用BiCD工艺制造，输出额定值为50 V/2.5 A。 内置的IC工作稳压器允许通过单个VM电源驱动电机。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB67H481FNG,EL
- 商品编号
- C20247108
- 商品封装
- HTSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.298736克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.2V~5.25V | |
| 电机驱动电压(Vm) | 8.2V~44V | |
| 输出电流 | 2A | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | 是 | |
| 导通电阻 | 400mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
TB67H481FNG是一款双H桥驱动IC，用于驱动2个有刷电机或1个步进电机。 采用BiCD工艺制造，输出额定值为50 V/2.5 A。 内置的IC工作稳压器允许通过单个VM电源驱动电机。
商品特性
- BiCD工艺集成单片IC
- 两个内置H桥用于输出
- 衰减模式选择功能（混合衰减/慢速衰减/快速衰减）
- 节能功能（睡眠模式）
- PWM恒流驱动
- 3.3 V稳压器输出
- BiCD结构：输出功率晶体管采用DMOSFET。
- 高击穿电压、大电流：50 V/2.5 A（绝对最大额定值）
- 热关断检测（TSD）、过流检测（ISD）和欠压锁定检测（UVLO）
- 错误检测标志输出功能（LO）
- 减少电荷泵的外部元件
- 封装：P-HTSSOP28-0510-0.65-001
