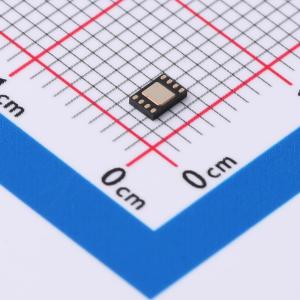

温馨提醒：图片仅供参考，商品以实物为准

M24128-DFMC6TG

128 Kbit串行I2C总线EEPROM

描述: 128 Kbit串行I2C总线EEPROM
品牌名称: ST(意法半导体)
商品型号: M24128-DFMC6TG
商品编号: C2060976
商品封装: TDFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

	属性	参数值
	功能特性	内置上电复位(POR)；内置错误纠正码(ECC)功能；硬件写保护功能
	工作电压	1.7V~5.5V
	工作温度	-40℃~+85℃
	工作电流	2.5mA
	待机电流	1uA
	读取访问时间(tA)	900ns

商品概述

M24128是一款128-Kbit的I²C兼容EEPROM（电可擦可编程存储器），组织形式为16K×8位。M24128-BW的工作电压范围为2.5V至5.5V，M24128-BR为1.8V至5.5V，M24128-BF和M24128-DF为1.7V至5.5V（在某些限制条件下可低至1.6V）。所有设备的时钟频率最高为1MHz，工作环境温度范围为-40℃至+85℃。M24128-D型号提供一个额外的识别页（64字节），可用于存储敏感应用参数，之后可永久锁定为只读模式。

商品特性

兼容的I²C总线模式：1MHz、400kHz、100kHz
内存阵列：128Kbit（16K字节）EEPROM
页大小：64字节
M24128-D型号包含额外的可写锁定页
供电电压范围：-40℃/+85℃时1.7V至5.5V；0℃/+85℃时1.6V至5.5V
写入速度：字节写入在5ms内完成；页写入在5ms内完成
工作温度范围：-40℃至+85℃
支持随机和顺序读取模式
整个内存阵列的写保护功能
增强的ESD/闩锁保护
写入周期超过400万次
数据保留时间超过200年
RoHS合规且无卤素（ECOPACK2）
可用封装：SO8 ECOPACK2、TSSOP8 ECOPACK2、UFDFPN8 ECOPACK2、WLCSP ECOPACK2、UFDFPN5 ECOPACK2、未切割晶圆（每个裸片均经过测试）
芯片使能输入（E2,E1,E0）用于设置设备选择码的低三位，未连接时读为0
写控制（WC）输入可保护整个内存免受意外写入操作，高电平时禁用写入，低电平或浮空时启用
内置上电复位（POR）电路，防止上电期间的意外写入操作

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	I2C
	存储容量	128Kbit
	时钟频率(fc)	1MHz
	写周期时间(Tw)	5ms
	数据保留 - TDR(年)	200年
	写周期寿命	400万次
