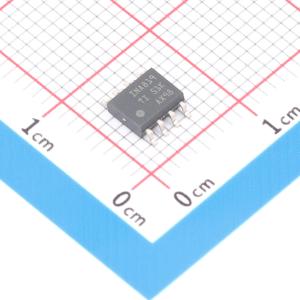

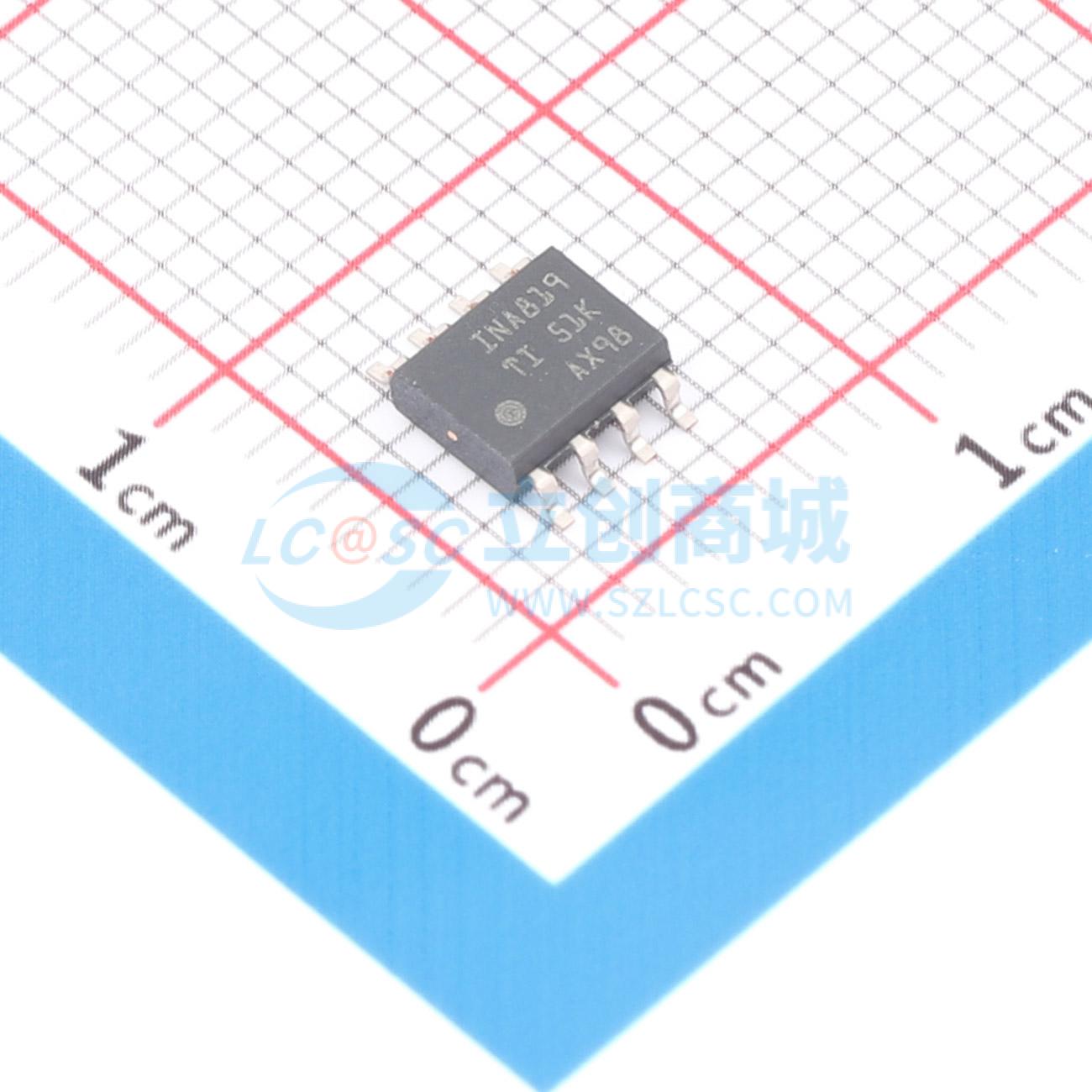

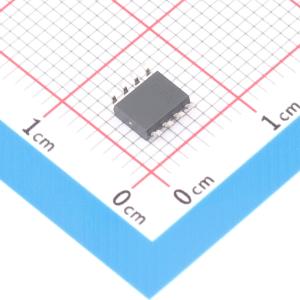

INA819IDR

INA819 是一款高精度仪表放大器，可提供低功耗并且可在极宽的单电源或双电源电压范围内工作。可通过单个外部电阻器在 1 到 10,000 范围内设置任意增益。由于采用超 β 输入晶体管（这些晶体管可提供极低的输入失调电压、失调电压漂移、输入偏置电流、输入电压和电流噪声），该器件可提供出色的精度。附加电路可以为输入提供高达 ±60V 的过压保护。

INA819 经过优化，可提供较高的共模抑制比。当 G = 1 时，整个输入共模范围内的共模抑制比超过 90 dB。根据设计，此器件在低电压下运行，由 4.5V 单电源和高达 ±18V 的双电源供电。

INA819 采用 8 引脚 SOIC、VSSOP 和 WSON 封装，并且额定工作温度范围为 – 40°C 至 +125°C。

• 低失调电压：10 μV（典型值），35 μV（最大值）
• 增益漂移：5 ppm/°C (G = 1)、35 ppm/°C (G > 1)（最大值）
• 噪声：8 nV/√Hz
• 带宽：2 MHz [G = 1]、270 kHz <G = 100>
• 在 1 nF 容性负载下保持稳定
• 输入保护电压高达 ±60V
• 共模抑制：110 dB，G = 10（最小值）
• 电源抑制：110 dB，G = 1（最小值）
• 电源电流：385 μA（最大值）
• 电源电压范围：
  • 单电源：4.5V 至 36V
  • 双电源：±2.25V 至 ±18V
• 额定温度范围：– 40°C 至 +125°C
• 封装：8 引脚 SOIC、VSSOP、WSON

• 模拟输入模块
• 流量发送器
• 电池测试
• LCD 测试
• 心电图 (ECG)
• 外科手术设备
• 过程分析（pH、气体、浓度、力和湿度）
