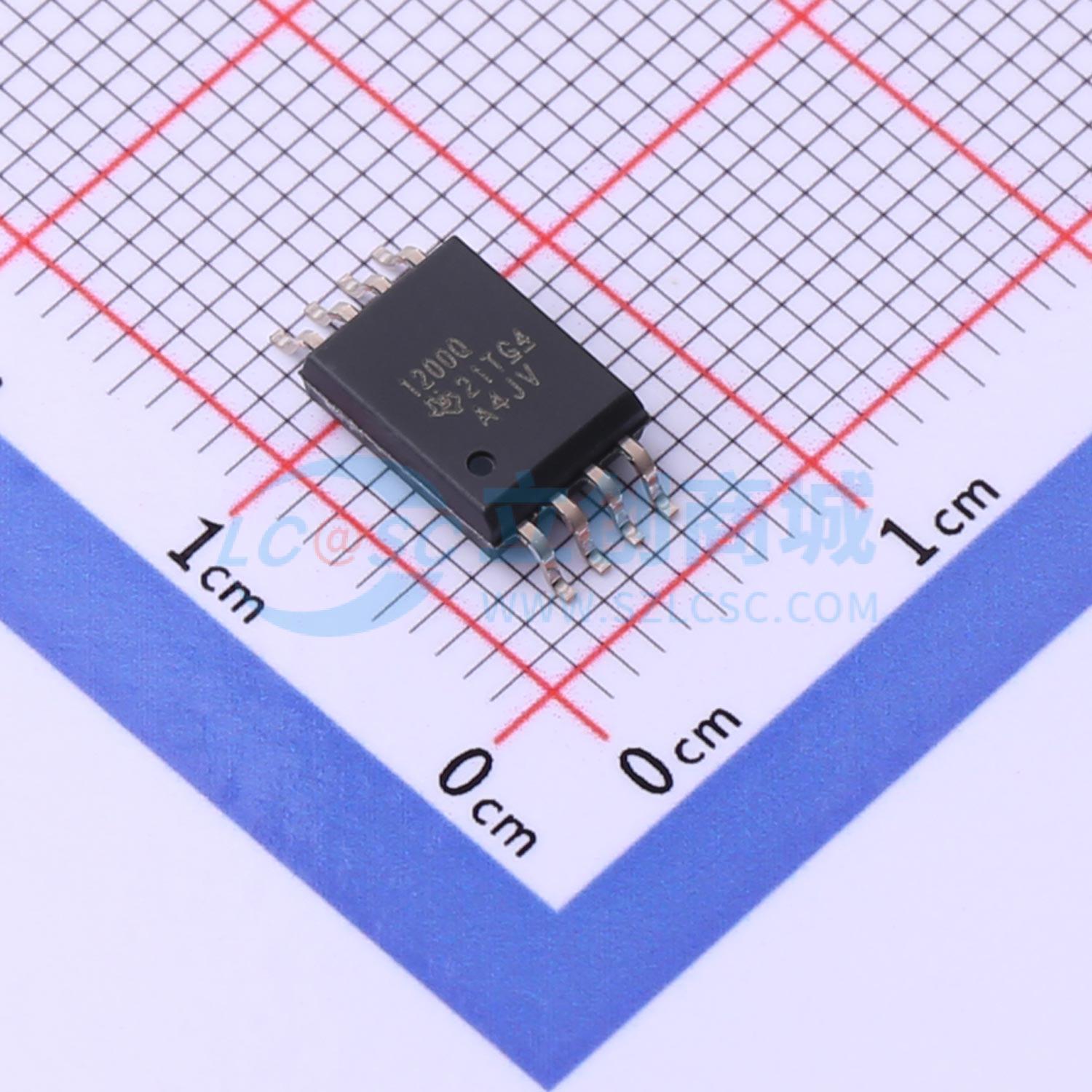

温馨提醒：图片仅供参考，商品以实物为准

AMC1200TDWVRQ1

全差动隔离放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AMC1200-Q1 汽车类 ±250mV 输入、精密电流检测基本隔离式放大器
品牌名称: TI(德州仪器)
商品型号: AMC1200TDWVRQ1
商品编号: C2057872
商品封装: SOIC-8-300mil
包装方式: 编带
商品毛重: 0.6克(g)

商品参数

商品概述

AMC1200-Q1 是一款高精度隔离放大器，放大器的输出与输入电路由抗电磁干扰性能极强的二氧化硅(SiO₂) 隔离层隔开。该隔离层经UL1577 与IEC60747-5-2 标准认证，可提供高达 4000V 的电气隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地接地并干扰或损坏敏感电路。 AMC1200-Q1 的输入针对直接连接至分流电阻器或其它低电压电平信号源进行了优化。该器件优异的性能支持准确的电流控制，从而可实现系统级节电，特别是在电机控制应用中，可实现更低的转矩波纹。输出信号的共模电压可自动调节至3V 或5V 低侧电源。 AMC1200-Q1 经过全面认证，适用于 -40°C 至105°C 的扩展工业温度应用，其采用表面贴装(SMD) 型鸥翼 - 8 封装。

商品特性

具有符合AEC - Q100 的下列结果：
器件温度2 级： -40°C 至105°C 的环境运行温度范围
器件人体模型(HBM) 静电放电(ESD) 分类等级H2
器件充电器件模型(CDM) ESD 分类等级C3B
针对分流电阻器进行优化的 ±250mV 输入电压范围
极低非线性：5V 时最大值为 0.075%
低偏移误差：最大值 1.5mV
低噪声：典型值3.1mVRMS
低高侧电源电流：5V 时最大值为 8mA
输入带宽：最小值60kHz
固定增益：8（精度 0.5%）
高共模抑制比：108dB
3.3V 低侧工作电压
经认证的电流隔离：通过UL1577 与IEC60747 - 5 - 2 认证
隔离电压：4000V 峰值
工作电压：1200V 峰值
瞬态抗扰度：最小值 10kV/μs
在额定工作电压下使用寿命通常为10 年
可在扩展工业温度范围内运行

应用领域

基于分流电阻器的电流感测：
电机控制
绿色环保能源
变频器
不间断电源

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	隔离式放大器
	差分输入电压	±250mV
	带宽(-3db)	100kHz
	增益	8
	增益带宽积(GBP)	-
	输入失调电压(Vos)	200uV

	属性	参数值
	输入偏置电流(Ib)	-
	输出类型	差分
	隔离电压(Vrms)	4000
	CMTI(kV/us)	8kV/us
	工作温度	-40℃~+105℃
