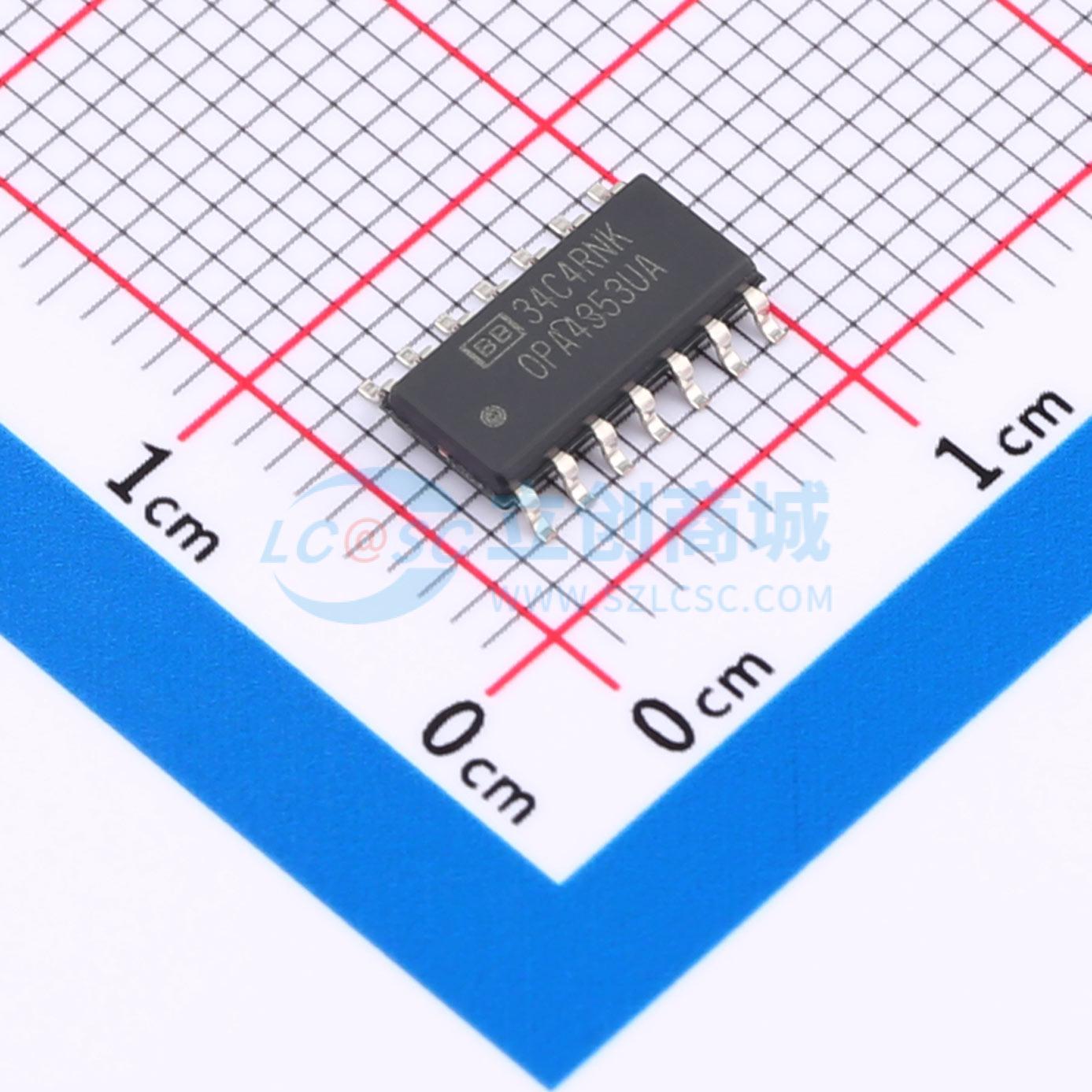

温馨提醒：图片仅供参考，商品以实物为准
OPA4353UA/2K5
高速、单电源、轨到轨运算放大器
- 描述
- OPA4353 四通道、5.5V、44MHz、低噪声 (7nV/√Hz) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4353UA/2K5
- 商品编号
- C2057642
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.170588克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 44MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 22V/us | |
| 输入偏置电流(Ib) | 150nA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 86dB | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
OPA353系列是轨对轨CMOS运算放大器，专为低成本小型应用设计，针对低压单电源工作进行优化，具备轨对轨输入输出、低噪声、高速的特性，非常适合驱动采样模数转换器，也适合手机功率放大控制环路，具备75Ω驱动能力可用于视频处理，也可用于音频和通用应用；单路、双路、四路版本规格完全一致，可满足灵活设计需求，双路和四路设计采用完全独立电路，可实现最低串扰，器件间无干扰。该系列最低可在2.5V单电源下工作，电源电压范围支持2.7V到5.5V，输入共模电压范围可超出电源轨300mV，接10kΩ负载时输出电压摆幅可达距离电源轨10mV以内，额定工作温度范围为-40℃到+85℃，可工作温度范围为-55℃到+125℃。不同型号对应不同封装，单路OPA353采用小型5引脚SOT-23-5表面贴装封装和SO-8表面贴装封装，双路OPA2353采用微型MSOP-8表面贴装封装和SO-8表面贴装封装，四路OPA4353采用节省空间的SSOP-16表面贴装封装和SO-14表面贴装封装。
商品特性
- 输入轨对轨，输出轨对轨，输出摆幅距电源轨10mV以内
- 带宽为44MHz
- 压摆率为22V/μs
- 低噪声，噪声水平为5nV/√Hz
- 总谐波失真加噪声低，数值为0.0006
- 单位增益稳定
- 采用微型封装，提供单路、双路、四路版本，设计灵活
- 双路、四路版本各通道电路完全独立，串扰极低，器件间互不干扰
- 输入端子采用二极管钳位至电源轨
- 输出可连续短路接地
- 工作温度范围覆盖广，额定规格适用温度为-40℃到+85℃
- 最高工作结温150℃，焊接引脚温度最高可达300℃，存储温度范围为-55℃到+125℃
应用领域
- 手机功率放大控制环路
- 驱动模数转换器
- 视频处理
- 数据采集
- 过程控制
- 音频处理
- 通信
- 有源滤波器
- 测试设备
