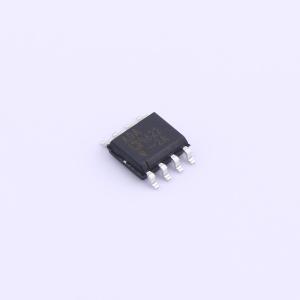

温馨提醒：图片仅供参考，商品以实物为准

ADA4622-2ARZ-R7

30 V, 8 MHz, 低偏置电流，单电源，RRO，精密运放

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 30V、7.5MHz、低偏置电流、单电源、轨到轨输出(RRO)、精密运算放大器
品牌名称: ADI(亚德诺)
商品型号: ADA4622-2ARZ-R7
商品编号: C2057649
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

	属性	参数值
	商品目录	FET输入运放
	放大器数	双路
	增益带宽积(GBP)	8MHz
	输入偏置电流(Ib)	2pA
	输入失调电压(Vos)	40uV
	共模抑制比(CMRR)	100dB
	压摆率(SR)	23V/us
	静态电流(Iq)	750uA
	轨到轨	轨到轨输出

	属性	参数值
	输入失调电压温漂(Vos TC)	5uV/℃
	输出电流	42mA
	工作温度	-40℃~+125℃
	单电源	5V~30V
	双电源(Vee ~ Vcc)	-5V~5V；-15V~15V
	最大电源宽度(Vdd-Vss)	30V
	噪声密度(eN)	12.5nV/√Hz@1kHz
	输入失调电流(Ios)	0.5nA

商品概述

ADA4622-1/ADA4622-2/ADA4622-4是AD820/AD822/AD824单电源、轨到轨输出（RRO）、精密结型场效应晶体管（JFET）输入运算放大器的下一代产品。ADA4622-1/ADA4622-2/ADA4622-4进行了多项改进，在不影响AD820/AD822/AD824适用于各种应用的灵活性和易用性的前提下，使其成为理想的升级选择。输入电压范围包含负电源，输出摆幅可达轨到轨。输入EMI滤波器可在存在近距离开关噪声源的情况下增强信号的鲁棒性。就带宽和压摆率而言，速度有所提升，同时具备强大的输出驱动能力，可改善建立时间性能，并使器件能够驱动现代单端逐次逼近寄存器（SAR）模数转换器（ADC）的输入。电压噪声降低；尽管电源电流与AD820/AD822/AD824相同，但宽带噪声降低了25%，1/f噪声降低了一半。与AD820/AD822/AD824相比，ADA4622-1/ADA4622-2/ADA4622-4的直流精度有所提高，失调电压降低了一半，并且ADA4622-1/ADA4622-2/ADA4622-4增加了最大热漂移规格。与AD820/AD822/AD824相比，共模抑制比（CMRR）有所改善，使ADA4622-1/ADA4622-2/ADA4622-4在用于同相增益和差分放大器配置时更合适。 ADA4622-1/ADA4622-2/ADA4622-4规定可在 -40℃至 +125℃的扩展工业温度范围内工作，工作电压为5 V至30 V，并提供 +5 V、±5 V和 ±15 V下的规格。ADA4622-1采用5引脚SOT-23封装和8引脚LFCSP封装。ADA4622-2采用8引脚SOIC_N封装、8引脚MSOP封装和8引脚LFCSP封装。ADA4622-4采用14引脚SOIC_N封装和16引脚、4×4 mm LFCSP封装。

商品特性

AD820/AD822/AD824的下一代产品
宽增益带宽积：典型值8 MHz
高压摆率：典型值23 V/μs（低到高），典型值 -18 V/μs（高到低）
低输入偏置电流：TA = 25℃时最大 ±10 pA
低失调电压：A级：TA = 25℃时最大 ±0.8 mV；B级：TA = 25℃时最大 ±0.35 mV
低失调电压漂移：A级：典型值 ±2 μV/℃，最大值 ±15 μV/℃；B级：典型值 ±2 μV/℃，最大值 ±5 μV/℃
输入电压范围包含引脚V−
轨到轨输出
电磁干扰抑制比（EMIRR）：f = 1000 MHz和f = 2400 MHz时典型值90 dB
行业标准封装和引脚排列

应用领域

高输出阻抗传感器接口
光电二极管传感器接口
跨阻放大器
ADC驱动器
精密滤波器和信号调理
