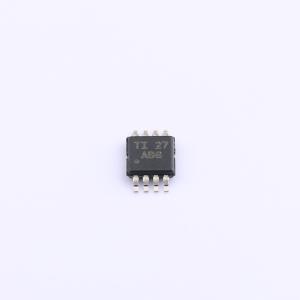

温馨提醒：图片仅供参考，商品以实物为准
THS4032IDGNR
低噪声高速电压反馈放大器，适用于通信和成像应用
- 描述
- THS4032 100MHz 双通道低噪声电压反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4032IDGNR
- 商品编号
- C2057656
- 商品封装
- HVSSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 100MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 100V/us | |
| 输入偏置电流(Ib) | 6uA | |
| 输入失调电流(Ios) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 1.6nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 静态电流(Iq) | - | |
| 输出电流 | 90mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
THS4031 和 THS4032 (THS403x) 是超低电压噪声、高速电压反馈放大器，非常适合需要低电压噪声的应用，包括通信和成像。单路放大器 THS4031 和双路放大器 THS4032 可提供交流性能，带宽为 100 MHz (G = 2)，压摆率为 100 V/μs，稳定时间为 70ns (0.1%)。THS403x 具有稳定的单位增益以及 120 MHz 的带宽。这些放大器具有 200 mA 的高驱动能力，每个通道只消耗 7.5 mA 的电源电流。THS403x 在 f = 1 MHz 时的总谐波失真 (THD) 为 -96dBc，并具有 1.2 nV/√Hz 的超低噪声，专为需要低失真和低噪声的应用（例如缓冲模数转换器）而设计。
商品特性
- 超低1.2 nV/√Hz电压噪声
- 100MHz带宽 [G = 2(-1), -3dB]
- 100 V/μs压摆率
- 极低失真
- THD = -81dBc (f = 1 MHz, RL = 150Ω)
- THD = -96dBc (f = 1MHz, RL = 1kΩ)
- 0.3 mV（典型值）低输入失调电压
- 200mA输出电流驱动（典型值）
- ±4.5V 至 ±16V 的典型工作电压范围
- THS4031 带有失调电压归零引脚
应用领域
- 工业应用低噪声宽带放大器
- 压控振荡器
- 有源滤波器
- 视频放大器
- 电缆驱动器
- 超声波扫描仪
- 矢量信号收发器 (VST)
- 数据采集 (DAQ)
- 通信
- 成像
- 缓冲模数转换器
