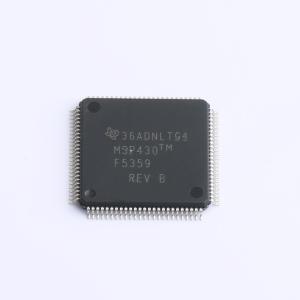

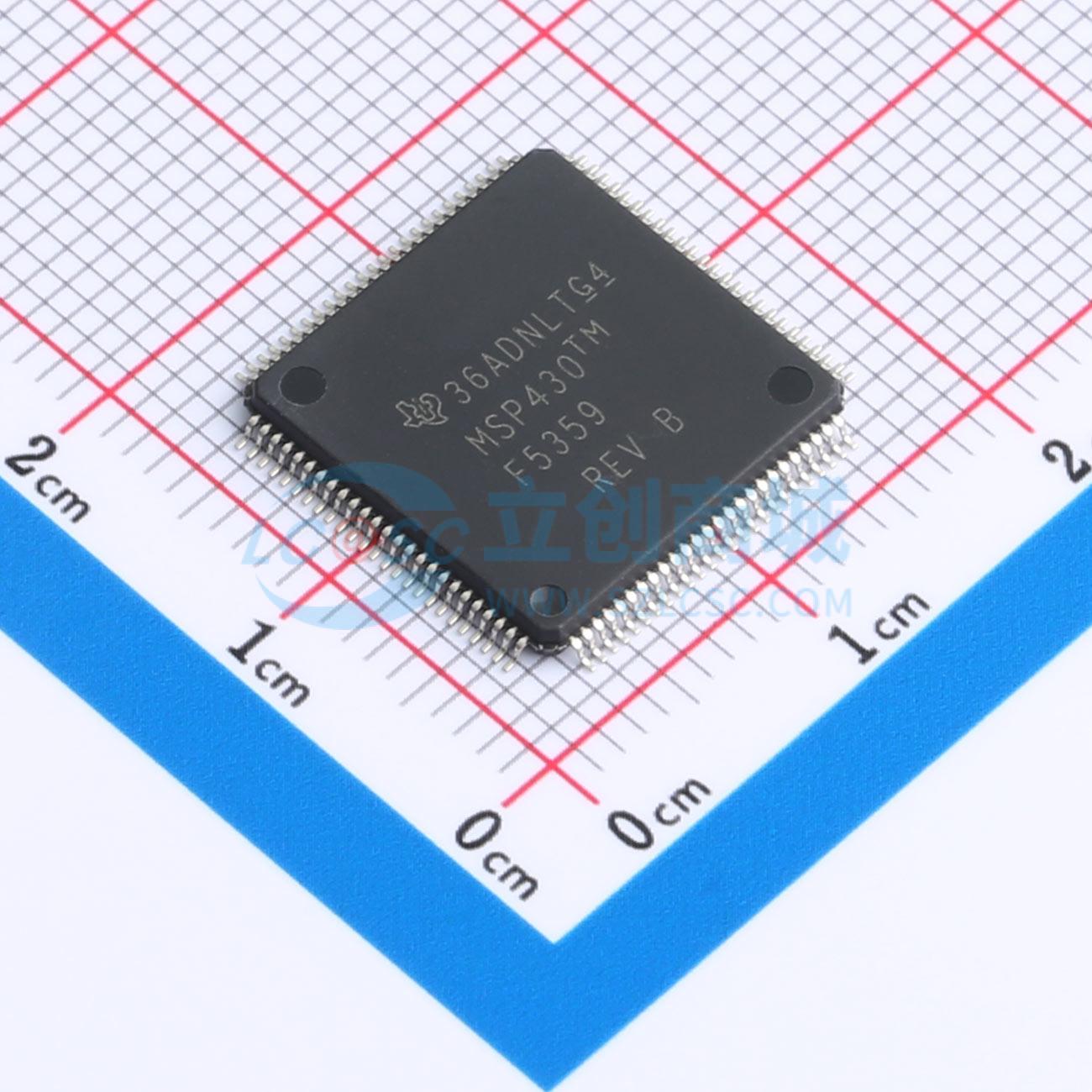

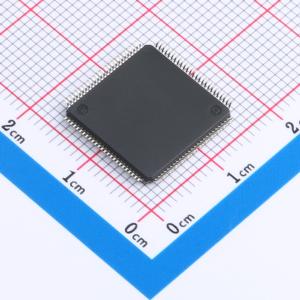

MSP430F5359IPZR

TI MSP 系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的需求。此架构，与 5 种低功耗模式配合使用，是在便携式测量应用中实现延长电池寿命的最优选择。该器件具有一个强大的 16 位 RISC CPU，使用 16 位寄存器，以及常数发生器，以便于获得最大编码效率。此数控振荡器 (DCO) 可在 3 µs（典型值）内实现从低功率模式唤醒至激活模式。

MSP430F665x 和 MSP430F565x 系列微控制器配置包括 4 个 16 位计时器、1 个高性能 12 位 ADC、3 个 USCI、1 个硬件乘法器、DMA、1 个具有报警功能的 RTC 模块、1 个比较器、USB 2.0 和多达 74 个 I/O 引脚。

MSP430F645x 和 MSP430F535x 系列微控制器配置具有 1 个集成 3.3V LDO、4 个 16 位计时器、1 个高性能 12 位 ADC、3 个 USCI、1 个硬件乘法器、DMA、1 个具有报警功能的 RTC 模块、1 个比较器和多达 74 个 I/O 引脚。

• 低电源电压范围：3.6V 低至 1.8V
• 超低功耗
  • 激活模式 (AM)：所有系统时钟激活：8MHz 时为 295µA/MHz、3.0V、闪存程序执行（典型值）
  • 待机模式 (LPM3)：含晶体的看门狗和电源监控器可用、完全 RAM 保持、快速唤醒：2.2V 时为 2.0µA，3.0V 时为 2.2µA（典型值）
  • 关断、实时时钟 (RTC) 模式 (LPM3.5)：关断模式，含晶体的有源 RTC：3.0V 时为 1.1µA（典型值）
  • 关断模式 (LPM4.5)：3.0V 时为 0.45µA（典型值）
• 在 3µs（典型值）内从待机模式唤醒
• 16 位 RISC 架构，扩展存储器，高达 20MHz 的系统时钟
• 灵活的电源管理系统
  • 具有可编程稳压内核电源电压的完全集成 LDO
  • 电源电压监控、监视和欠压保护
• 单一时钟系统
  • 针对频率稳定的锁相环 (FLL) 控制环路
  • 低功耗低频内部时钟源 (VLO)
  • 低频修整内部基准源 (REFO)
  • 32kHz 晶振 (XT1)
  • 高达 32MHz 的高频晶振 (XT2)
• 四个 16 位计时器，分别配有 3、5 或 7 个捕捉/比较寄存器
• 三个通用串行通信接口 (USCI)
  • USCI_A0、USCI_A1 和 USCI_A2 均支持：具有自动波特率检测功能的增强型通用异步收发器 (UART)、红外数据通讯 (IrDA) 编码器和解码器、同步 SPI
  • USCI_B0、USCI_B1 和 USCI_B2 均支持：I2C、同步串行外设接口 (SPI)
• 全速通用串行总线 (USB)
  • 集成的 USB - PHY
  • 集成 3.3V 和 1.8V USB 电源系统
  • 集成 USB 锁相环 (PLL)
  • 八输入和八输出端点
• 具有内部共用基准、采样保持和自动扫描功能的 12 位模数转换器 (ADC)
• 两个具有同步功能的 12 位数模转换器 (DAC)
• 电压比较器
• 具有高达 160 段对比度控制的集成 LCD 驱动器
• 硬件乘法器支持 32 位运算
• 串行板载编程，无需外部编程电压
• 6 通道内部 DMA
• 具有电源电压备用开关的 RTC 模块

• 模拟和数字传感器系统
• 数字电机控制
• 遥控
• 恒温器
• 数字计时器
• 手持式仪表
