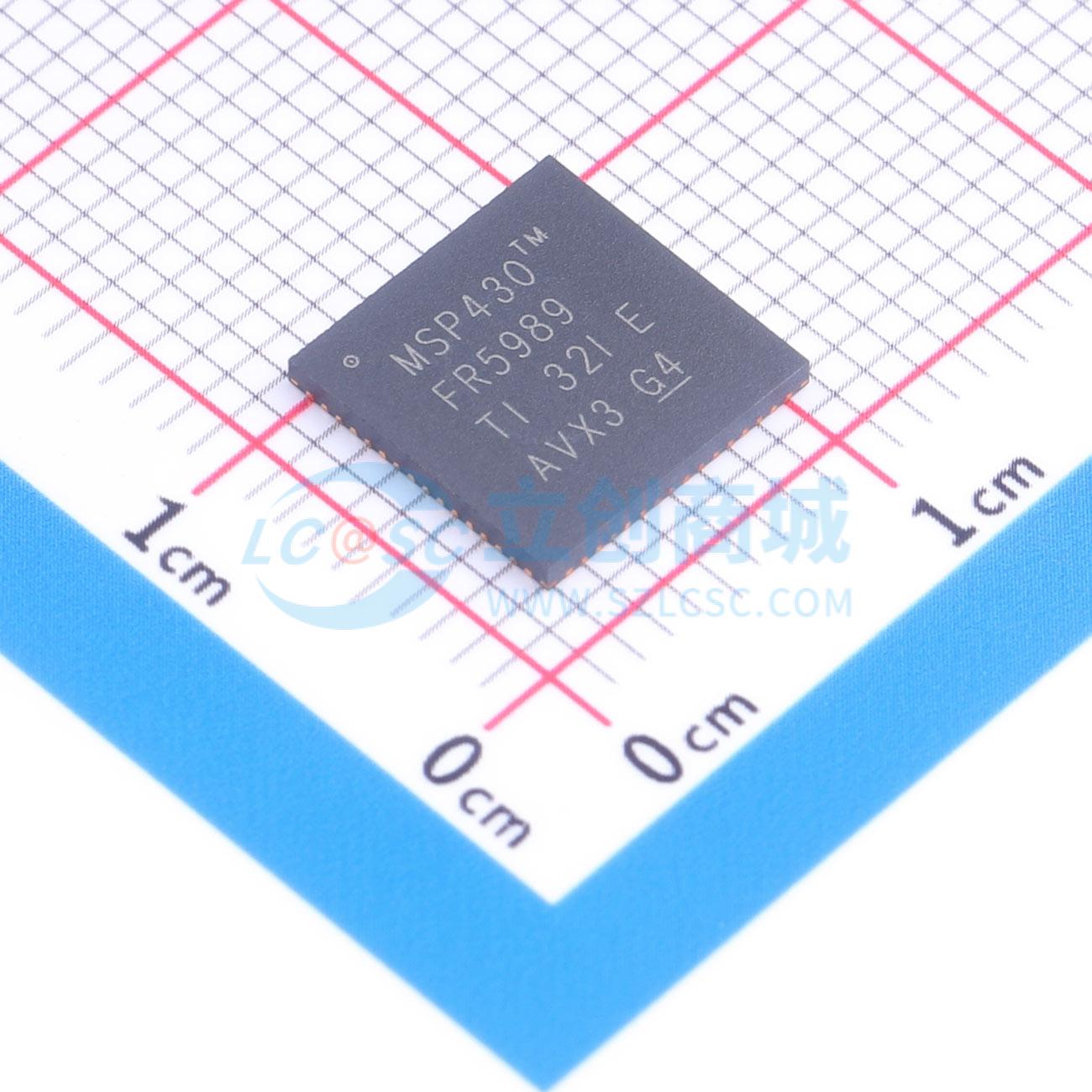

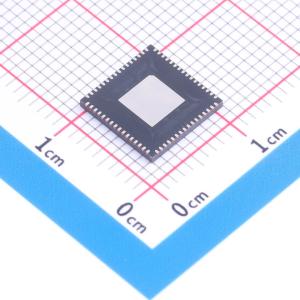

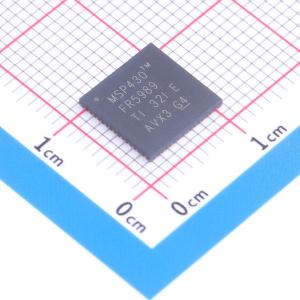

MSP430FR5989IRGCT

MSP430超低功耗(ULP) FRAM平台将独特的嵌入式FRAM和整体超低功耗系统架构组合在一起，从而使得创新人员能够以较少的能源预算增加性能。FRAM技术以低很多的功耗将SRAM的速度、灵活性和耐久性与闪存的稳定性和可靠性组合在一起。

MSP430 ULP FRAM产品系列由多种采用FRAM、ULP 16位MSP430 CPU的器件和智能外设组成，可适用于各种应用。ULP架构具有七种低功耗模式，这些模式都经过优化，可在能源受限的应用中实现较长的电池寿命。

• 嵌入式微控制器：高达16MHz时钟频率的16位RISC架构；3.6V至1.8V的宽电源电压范围（最低电源电压受限于SVS电平，请参阅SVS规格）
• 经优化的超低功耗模式：工作模式大约100μA/MHz；待机（具有低功率低频内部时钟源(VLO)的LPM3）为0.4μA（典型值）；实时时钟(RTC) (LPM3.5)为0.35μA（典型值）；关断(LPM4.5)为0.02μA（典型值）
• 超低功耗铁电RAM (FRAM)：高达128KB的非易失性存储器；超低功耗写入，125ns每个字的快速写入（4ms内写入64KB）；统一标准存储器 = 单个空间内的程序 + 数据 + 存储；10^15写入周期持久性；抗辐射和非磁性
• 智能数字外设：32位硬件乘法器(MPY)；三通道内部直接存储器存取(DMA)；带有日历和报警功能的RTC；5个16位计时器，每个计时器具有多达7个捕捉/比较寄存器；16位和32位循环冗余校验器（CRC16、CRC32）
• 高性能模拟：扩展扫描接口(ESI)，可用于在后台测量水容积、热量和气体体积；16通道模拟比较器；12位模数转换器(ADC)，具有内部基准和采样保持以及多达16个外部输入通道；具有高达320段对比度控制的集成LCD驱动器
• 多功能输入/输出端口：所有P1至P10以及PJ引脚均支持电容式触控功能，无需外部组件；可每位、每字节和每字访问（成对访问）；可通过P1、P2、P3和P4端口从LPM唤醒，边沿可选；所有端口上可编程上拉和下拉
• 代码安全性和加密：128位或256位AES安全加密和解密协处理器；针对随机数生成算法的真随机种子
• 增强型串行通信：eUSCI_A0和eUSCI_A1支持：支持自动波特率侦测的通用异步收发器(UART)；IrDA编码和解码；SPI；eUSCI_B0和eUSCI_B1均支持：支持多从设备寻址的I2C；SPI；硬件UART和I2C引导加载程序(BSL)
• 灵活时钟系统：具有10个可选厂家调整频率的定频数控振荡器(DCO)；低功率低频内部时钟源(VLO)；32kHz晶振(LFXT)；高频晶振(HFXT)
• 开发工具和软件：自由的专业开发环境具有EnergyTrace ++技术；实验和开发套件

• 水表
• 热量计
• 热量分配表
• 便携式医疗仪表
• 数据日志
