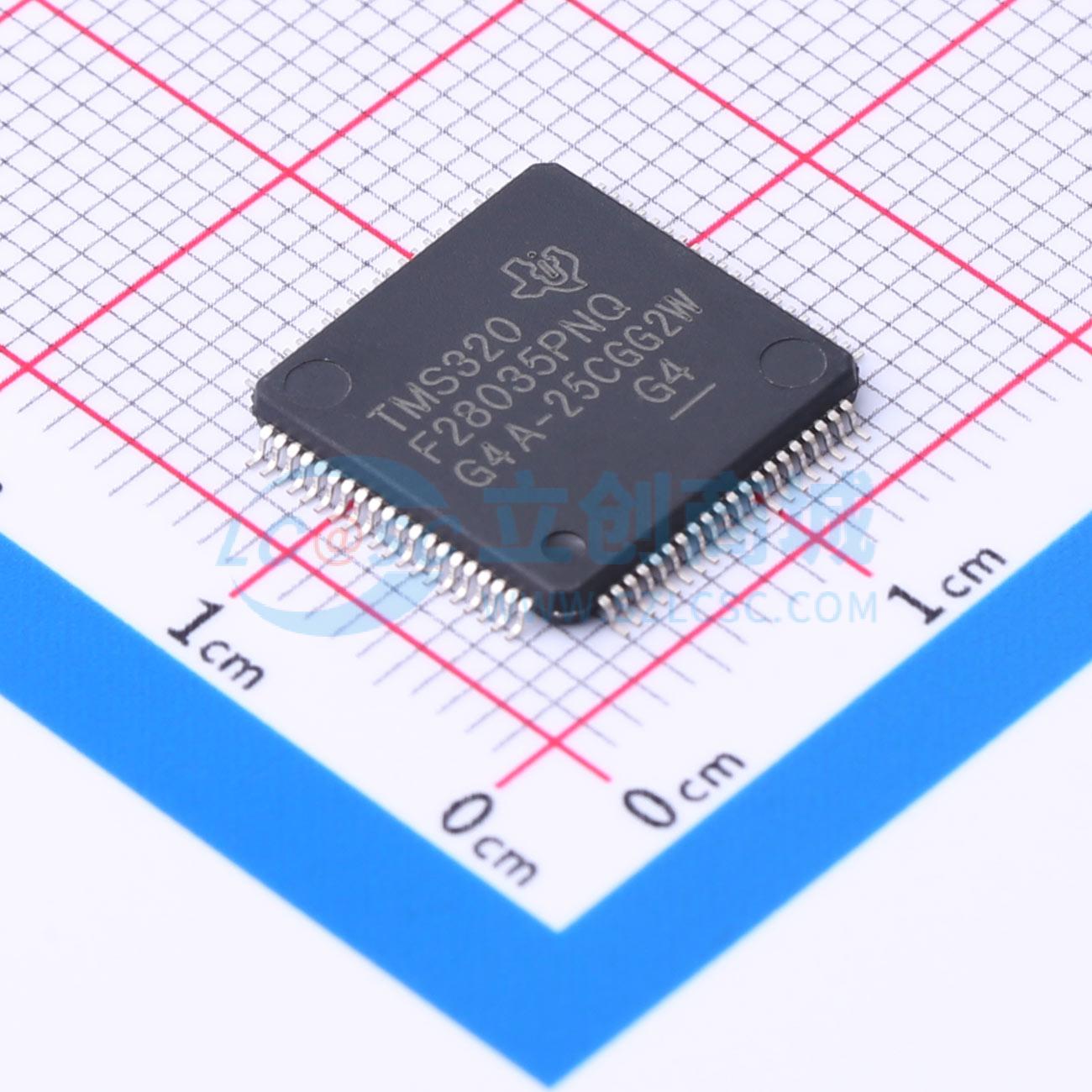

TMS320F28035PNQR

C2000 32 位微控制器针对处理、感应和驱动进行了优化，可提高实时控制应用（如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理）的闭环性能。C2000 系列包括高级性能 MCU 和入门级性能 MCU。 F2803x 系列微控制器将 C28x 内核和控制律加速器 (CLA) 的性能与高度集成的控制外设整合到低引脚数的器件中。该系列器件的代码与基于 C28x 的旧版代码兼容，同时具有较高的模拟集成度。 一个内部稳压器实现了单电源轨运行。HRPWM 模块经过强化，可实现双边沿控制（调频）。增设了具有 10 位内部基准的模拟比较器，可直接进行路由以控制 PWM 输出。ADC 可在 0V 至 3.3V 的固定满量程范围内实施转换，支持 VREFHI/VREFLO 基准的比例运算。ADC 接口已针对低开销和延迟进行了优化。

• 高效 32 位 CPU (TMS320C28x)
• 60MHz（16.67ns 周期时间）
• 16x16 和 32x32 MAC 操作
• 16x16 双 MAC
• 哈佛 (Harvard) 总线架构
• 连动运算快速中断响应和处理
• 统一存储器编程模型
• 高效代码（使用 C/C++ 和汇编语言）
• 可编程控制律加速器 (CLA)
• 32 位浮点数学加速器
• 独立于主 CPU 之外的代码执行
• 字节序：小端字节序
• 支持 JTAG 边界扫描
• IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
• 器件和系统均可实现低成本
• 3.3V 单电源
• 无电源时序要求
• 集成型加电复位和欠压复位
• 低功耗
• 无模拟支持引脚
• 时钟
• 两个内部零引脚振荡器
• 片上晶振振荡器和外部时钟输入
• 看门狗计时器模块
• 丢失时钟检测电路
• 多达 45 个具有输入滤波功能且可单独编程的多路复用 GPIO 引脚
• 可支持所有外设中断的外设中断扩展 (PIE) 模块
• 三个 32 位 CPU 计时器
• 每个增强型脉宽调制器 (ePWM) 中均有一个独立的 16 位计时器
• 片上存储器
• 闪存，SARAM，OTP，引导 ROM 可用
• 代码安全模块
• 128 位安全密钥和锁
• 保护安全内存块
• 防止固件逆向工程
• 串行端口外设
• 一个串行通信接口 (SCI) 通用异步接收器/发送器 (UART) 模块
• 两个串行外设接口 (SPI) 模块
• 一个内部集成电路 (I²C) 模块
• 一个本地互连网络 (LIN) 模块
• 一个增强型控制器局域网 (eCAN) 模块
• 增强型控制外设
• ePWM
• 高分辨率 PWM (HRPWM)
• 增强型捕捉 (eCAP) 模块
• 高分辨率输入捕捉 (HRCAP) 模块
• 增强型正交编码器脉冲 (eQEP) 模块
• 模数转换器 (ADC)
• 片上温度传感器
• 比较器
• 高级仿真特性
• 分析和断点功能
• 通过硬件进行实时调试
• 封装选项
• 56 引脚 RSH Very Thin Quad Flatpack（无引线）(VQFN)
• 64 引脚 PAG Thin Quad Flatpack (TQFP) 封装
• 80 引脚 PN Low-Profile Quad Flatpack (LQFP) 封装
• 温度选项
• -T: -40°C 至 105°C
• -S: -40°C 至 125°C
• Q: -40°C 至 125°C 的环境温度范围（通过针对汽车应用的 AEC Q100 认证）

• 空调室外机
• 电梯门自动启闭装置驱动控制
• 直流/直流转换器
• 逆变器和电机控制
• 车载充电器 (OBC) 和无线充电器
• 自动分拣设备
• 纺织机
• 焊接机
• 交流充电（桩）站
• 直流充电（桩）站
• 电动汽车充电站电源模块
• 车辆无线充电模块
• 能量存储电源转换系统 (PCS)
• 微型逆变器
• 太阳能电源优化器
• 串式逆变器
• 交流驱动器控制模块
• 线性电机分段控制器
• 伺服驱动器功率级模块
• 交流输入 BLDC 电机驱动器
• 直流输入 BLDC 电机驱动器
• 工业交流 - 直流
• 三相 UPS
• 商用网络和服务器 PSU
• 商用通信电源整流器
