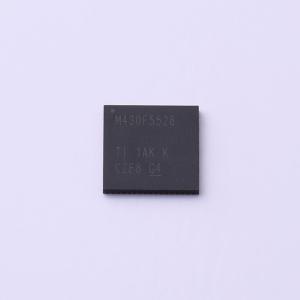

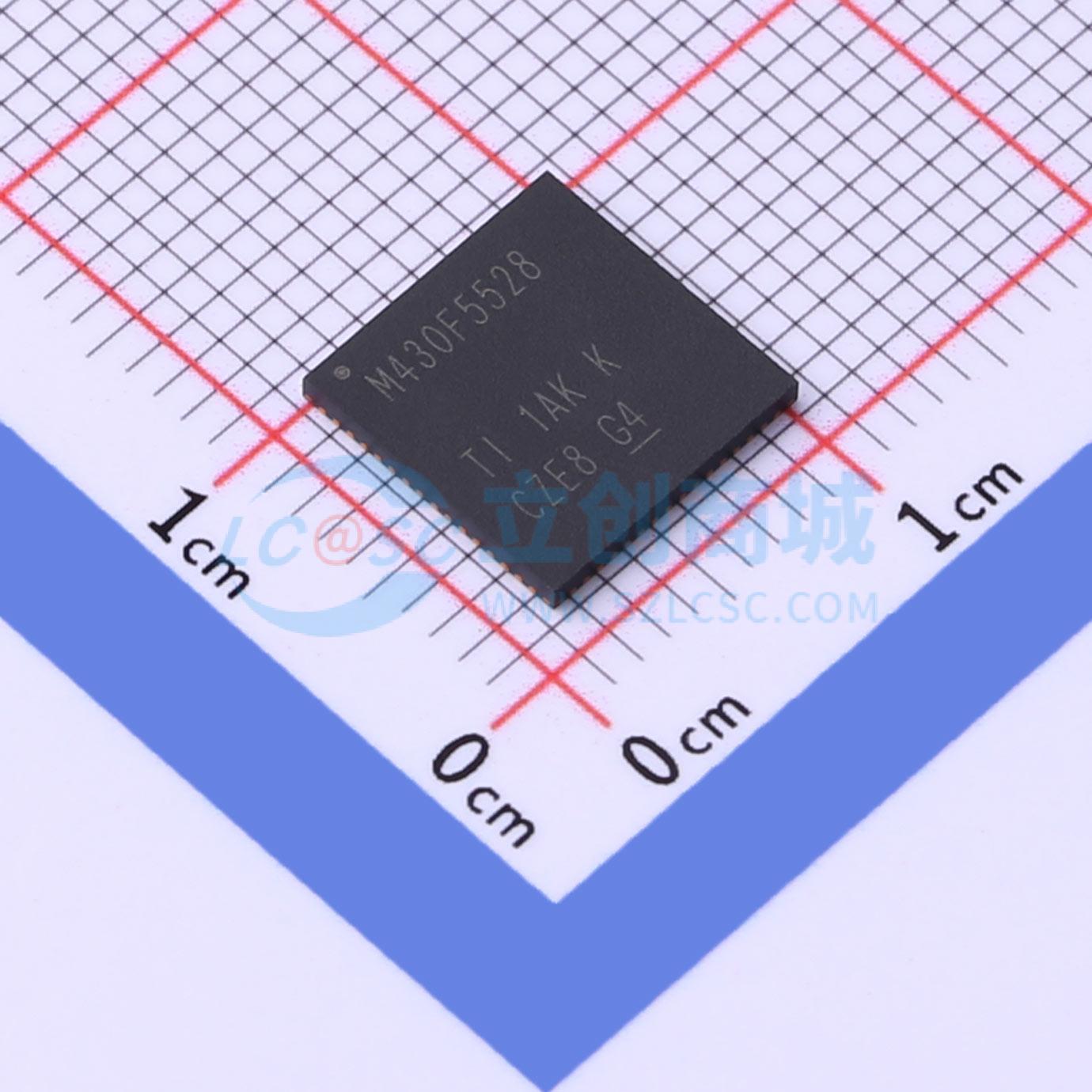

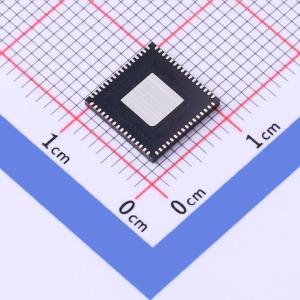

MSP430F5528IRGCT

超低功耗微控制器包含数个采用外设集的器件，可广泛应用于各种应用。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该微控制器具有一个强大的16位精简指令集(RISC) CPU，使用16位寄存器以及常数发生器，以便获得最高编码效率。此数控振荡器(DCO)可使器件在3.5µs（典型值）内从低功耗模式唤醒至激活模式。

• 低电源电压范围：从3.6V 低至1.8V
• 超低功耗– 激活模式(AM)：– 所有系统时钟激活：– 8MHz 时为290µA/MHz、3.0V、闪存程序执行（典型值）8MHz 时为150µA/MHz、3.0V、RAM 程序执行（典型值）– 待机模式(LPM3)：– 含晶体的实时时钟(RTC)、看门狗、电源监控器可用、完全RAM 保持、快速唤醒：2.2V 时为 1.9µA ，3.0V 时为2.1µA（典型值）– 低功耗振荡器(VLO)、通用计数器、看门狗、电源监控器可用、完全RAM 保持、快速唤醒：– 3.0V 时为 1.4µA（典型值）– 关闭模式(LPM4)：– 完全RAM 保持、电源监视器可用、快速唤醒：– 3.0V 时为 1.1µA（典型值）– 关断模式(LPM4.5)：– 3.0V 时为 0.18µA（典型值）
• 在3.5µs（典型值）内从待机模式唤醒
• 16 位精简指令集计算机(RISC) 架构，扩展内存，高达25MHz 的系统时钟
• 灵活的电源管理系统– 内置可编程的低压降稳压器(LDO)– 电源电压监控、监视和临时限电
• 统一时钟系统– 针对频率稳定的锁相环(FLL) 控制环路– 低功耗低频内部时钟源(VLO)– 低频修整内部基准源(REFO)– 32kHz 手表晶振(XT1)– 高达32MHz 的高频晶振(XT2)
• 具有5 个捕捉/比较寄存器的16 位定时器TA0，Timer_A
• 具有3 个捕捉/比较寄存器的16 位定时器TA1，Timer_A
• 具有3 个捕捉/比较寄存器的16 位定时器TA2，Timer_A
• 具有7 个捕捉/比较影子寄存器的16 位定时器TB0，Timer_B
• 2 个通用串行通信接口– USCI_A0 和USCI_A1 均支持：– 增强型通用异步收发器(UART) 支持自动波特率检测– IrDA 编码和解码– 同步串行外设接口(SPI)– USCI_B0 和USCI_B1 每个都支持：– I2C– 同步串行外设接口(SPI)
• 全速通用串行总线(USB)– 集成的USB - 物理层(PHY)– 集成3.3V 和1.8V USB 电源系统– 集成USB- 锁相环(PLL)– 8 输入和8 输出端点
• 具有内部基准、采样保持和自动扫描功能的12 位模数转换器(ADC)（仅限MSP430F552x）
• 比较器
• 硬件乘法器支持32 位运算
• 串行板上编程，无需外部编程电压
• 3 通道内部DMA
• 具有RTC 特性的基本计时器

• 模拟和数字传感器系统数据记录器
• 连接到USB 主机
