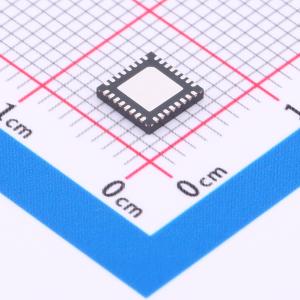

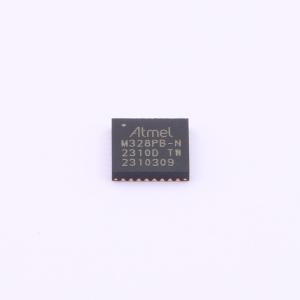

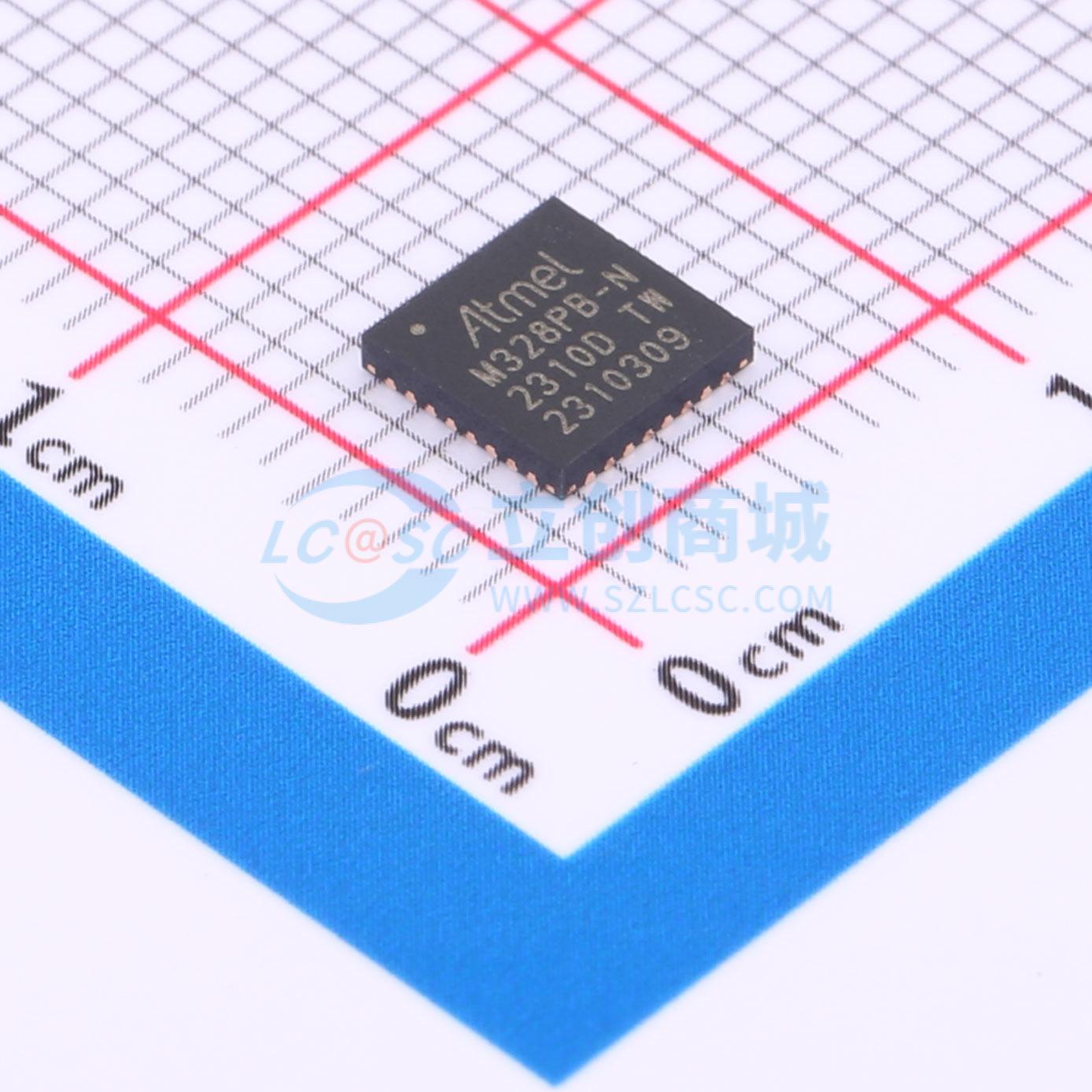

ATMEGA328PB-MNR

低功耗CMOS 8位微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ATmega328PB是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega328PB实现了接近每MHz 1MIPS的吞吐量。这使系统设计者能够针对功耗与处理速度进行优化。该核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高，并且比传统的CISC微控制器快十倍。ATmega328PB提供以下特性：32K字节具有读写同时功能的在系统可编程Flash、1K字节EEPROM、2K字节SRAM、27个通用I/O线、32个通用工作寄存器、五个灵活的带比较模式的定时器/计数器、内部和外部中断、两个串行可编程USART、两个面向字节的两线串行接口（I2C）、两个SPI串行端口、TQFP和QFN/MLF封装中的8通道10位ADC、带有内部振荡器的可编程看门狗定时器、时钟故障检测机制以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。PTC支持启用最多24个自电容传感器和144个互电容传感器。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时维持一个定时基准。此外，还能够在省电模式下运行PTC/触控唤醒以及动态开启/关闭PTC模拟和数字部分。ADC降噪模式停止CPU和除异步定时器、PTC和ADC之外的所有I/O模块以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这样可以实现快速启动并结合低功耗。该器件采用高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口使用常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与单片上的在系统自编程Flash相结合，ATmega328PB是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega328PB得到一整套程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/仿真器、在线仿真器以及评估套件。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATMEGA328PB-MNR
商品编号: C2052793
商品封装: VFQFN-32(5x5)
包装方式: 编带
商品毛重: 0.096667克(g)

商品参数

商品概述

ATmega328PB是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega328PB实现了接近每MHz 1MIPS的吞吐量。这使系统设计者能够针对功耗与处理速度进行优化。

该核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高，并且比传统的CISC微控制器快十倍。

ATmega328PB提供以下特性：32K字节具有读写同时功能的在系统可编程Flash、1K字节EEPROM、2K字节SRAM、27个通用I/O线、32个通用工作寄存器、五个灵活的带比较模式的定时器/计数器、内部和外部中断、两个串行可编程USART、两个面向字节的两线串行接口（I2C）、两个SPI串行端口、TQFP和QFN/MLF封装中的8通道10位ADC、带有内部振荡器的可编程看门狗定时器、时钟故障检测机制以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。PTC支持启用最多24个自电容传感器和144个互电容传感器。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时维持一个定时基准。此外，还能够在省电模式下运行PTC/触控唤醒以及动态开启/关闭PTC模拟和数字部分。ADC降噪模式停止CPU和除异步定时器、PTC和ADC之外的所有I/O模块以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这样可以实现快速启动并结合低功耗。

该器件采用高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口使用常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与单片上的在系统自编程Flash相结合，ATmega328PB是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega328PB得到一整套程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/仿真器、在线仿真器以及评估套件。

商品特性

高性能、低功耗的8位AVR微控制器系列
先进的RISC架构
131条强大指令
大多数单时钟周期执行
32x8通用工作寄存器
完全静态操作
最高20MHz时达到20 MIPS吞吐量
片上2周期乘法器
32K字节的在系统自编程Flash程序存储器
1K字节EEPROM
2K字节内部SRAM
写/擦除次数：Flash 10,000次，EEPROM 100,000次
数据保持：85℃下20年
可选引导代码段，带独立锁定位
通过片上引导程序进行在系统编程
真正的读写同时操作
软件安全编程锁
外围触摸控制器（PTC）电容触摸按钮、滑块和轮
24个自电容通道和144个互电容通道
两个8位定时器/计数器，带独立预分频器和比较模式
三个16位定时器/计数器，带独立预分频器、比较模式和捕获模式
带独立振荡器的实时时钟
十个PwM通道
TQFP和QFN/MLF封装中的8通道10位ADC
两个可编程串行USART
两个主/从SPI串行接口
两个字节导向的2线串行接口（Philips I2C兼容）
带独立片上振荡器的可编程看门狗定时器
片上模拟比较器
引脚变化中断和唤醒
上电复位和可编程掉电检测
内部8 MHz校准振荡器
外部和内部中断源
六种睡眠模式：空闲、ADC噪声抑制、节能、断电、待机和扩展待机
时钟故障检测机制，故障时切换到内部8 MHz RC振荡器
代表唯一ID的个别序列号
27个可编程I/O线
32引脚TQFP和32引脚QFN/MLF
工作电压：1.8 - 5.5V
温度范围：-40℃至105℃
速度等级：0 - 4MHz @ 1.8 - 5.5V，0 - 10MHz @ 2.7 - 5.5V，0 - 20MHz @ 4.5 - 5.5V
功耗（1MHz，1.8V，25℃）
活动模式：0.24mA
断电模式：0.2μA
节能模式：1.3μA（包括32kHz RTC）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	20MHz
	CPU位数	8 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	2KB

	属性	参数值
	EEPROM容量	1KB
	I/O数量	27
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+105℃
