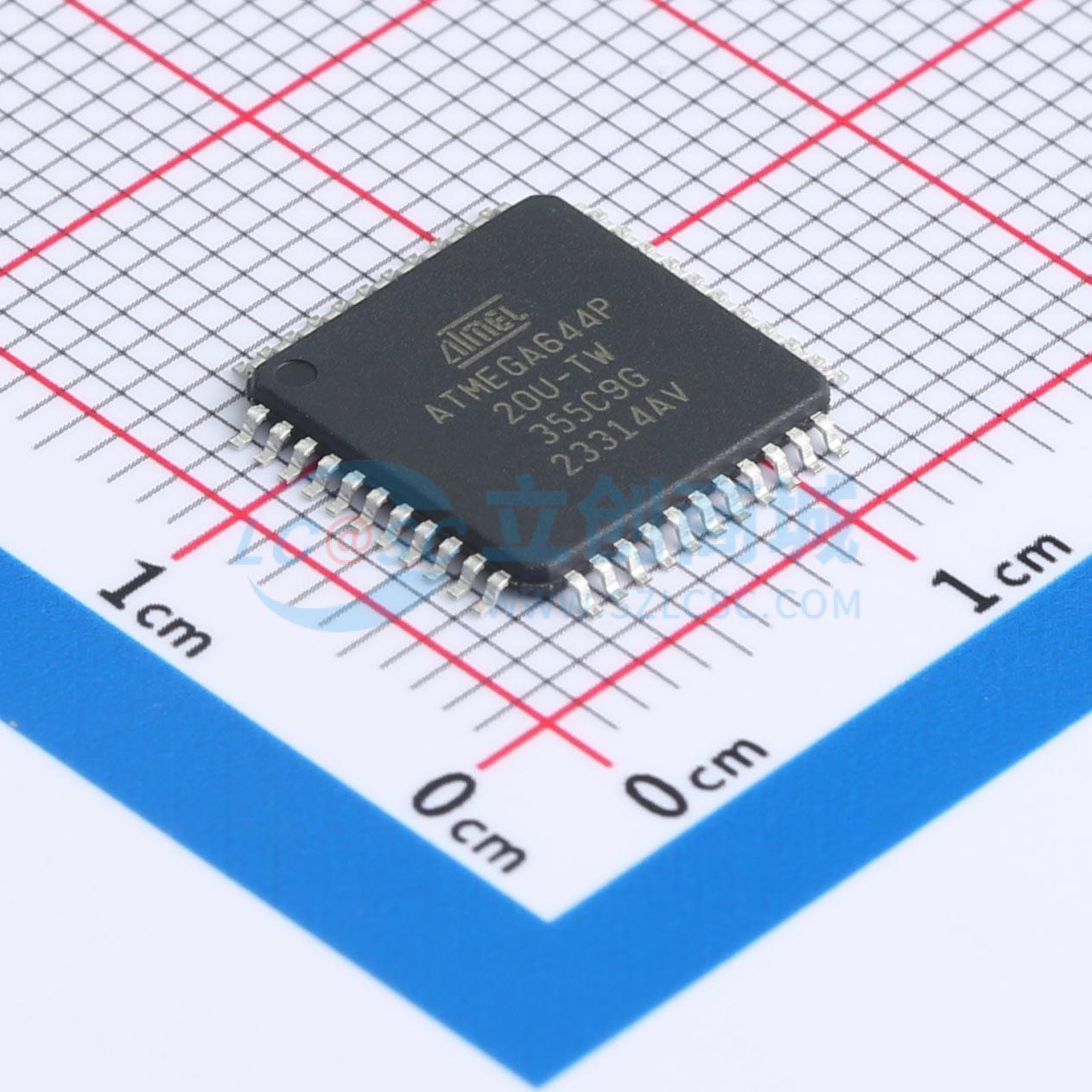

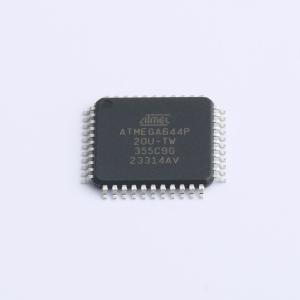

ATMEGA644P-20AUR

Atmel ATmega644P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令，ATmega644P能够实现接近每MHz 1MIPS的吞吐量。这使得系统设计者可以针对功耗与处理速度进行优化。

Atmel AVR 核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令访问两个独立的寄存器。由此产生的架构在代码效率上更高，同时比传统的CISC微控制器快达十倍的吞吐量。

ATmega644P提供以下特性：64K字节带有读写同时功能的系统内可编程闪存、2K字节EEPROM、4K字节SRAM、32条通用I/O线、32个通用工作寄存器、实时计数器（RTC）、三个具有比较模式和PWM功能的灵活定时器/计数器、两个串行可编程USART、一个面向字节的两线制串行接口（I2C）、一个带可选差分输入级和可编程增益的8通道10位ADC、一个带有内部振荡器的可编程看门狗定时器、SPI串行端口、符合IEEE std. 1149.1标准的JTAG测试接口（也用于访问片上调试系统和编程）、以及六种软件可选的节能模式。空闲模式会停止CPU但允许SRAM、定时器/计数器、SPI端口及中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器，禁用其他所有芯片功能直到下一个中断或硬件复位为止。在省电模式下，异步定时器继续运行，使用户能够在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU和除异步定时器与ADC之外的所有I/O模块以减少ADC转换期间的开关噪声。待机模式下晶体/谐振器振荡器运行而设备其余部分休眠，从而结合了非常快速的启动与低功耗。扩展待机模式中主振荡器和异步定时器都继续运行。

Atmel为AVR微控制器提供了QTouch 库，用于嵌入电容触摸按钮、滑块和滚轮的功能。专利的电荷转移信号采集技术提供了鲁棒的传感，并包括完全去抖动的触摸键报告，还包括相邻键抑制(AKS)技术，以确保按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发并调试自己的触摸应用。

该器件采用Atmel的高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、传统非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行系统内重编程。引导程序可以使用任何接口下载应用程序至应用程序闪存区。当应用程序闪存区更新时，引导闪存区中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与系统内自编程闪存结合在同一芯片上，Atmel ATmega644P是一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega644P得到了一整套程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器以及评估套件。

高性能、低功耗的 Atmel AVR 8 位微控制器系列

高级 RISC 架构

131 条强大指令 大多数单时钟周期执行 32x8 通用工作寄存器 全静态操作 在 20MHz 下最高可达 20 MIPS 的吞吐量 片上 2 周期乘法器

高耐久非易失性存储段

64K 字节的系统内自编程 Flash 程序存储器 2K 字节 EEPROM 4K 字节内部 SRAM 写/擦除次数：Flash 10,000 次，EEPROM 100,000 次 数据保持时间：85℃ 下 20 年，25℃ 下 100 年 可选引导代码段，带有独立锁定位 通过片上引导程序进行系统内编程 真正的读写同时操作 软件安全编程锁

支持 Atmel QTouch 库的电容触摸按钮、滑块和滚轮 QTouch 和 QMatrix 采集

最多 64 个感应通道

JTAG（符合 IEEE std. 1149.1 标准）接口

根据 JTAG 标准的边界扫描功能 广泛的片上调试支持 通过 JTAG 接口对 Flash、EEPROM、熔丝位和锁定位进行编程

外设特性

两个带独立预分频器和比较模式的 8 位定时器/计数器 一个带独立预分频器、比较模式和捕获模式的 16 位定时器/计数器 带有独立振荡器的实时时钟 六个 PwM 通道 8 通道 10 位 ADC 差分模式，可选择 1x、10x 或 200x 增益 一个字节导向的 2 线串行接口（兼容 Philips I2C） 两个可编程串行 USART 一个主/从 SPI 串行接口 带有独立片上振荡器的可编程看门狗定时器 引脚变化中断和唤醒 上电复位和可编程掉电检测 内部校准 RC 振荡器 外部和内部中断源 六种睡眠模式：空闲、ADC 噪声减少、节能、掉电、待机和扩展待机

I/O 和封装

32 个可编程 I/O 引脚 40 引脚 PDIP 44 引脚 TQFP 44 引脚 VQFN/QFN

工作电压： ATmega644PV：1.8 - 5.5V ATmega644P：2.7 - 5.5V

速度等级

ATmega644PV： 0 - 4MHz @ 1.8V - 5.5V 0 - 10MHz @ 2.7V - 5.5V

ATmega644P： 0 - 10MHz @ 2.7V - 5.5V 0 - 20MHz @ 4.5 - 5.5V

功耗（1MHz，1.8V，25℃）

活动模式：0.4mA 掉电模式：0.1μA 节能模式：0.6μA（包括 32kHz RTC）
