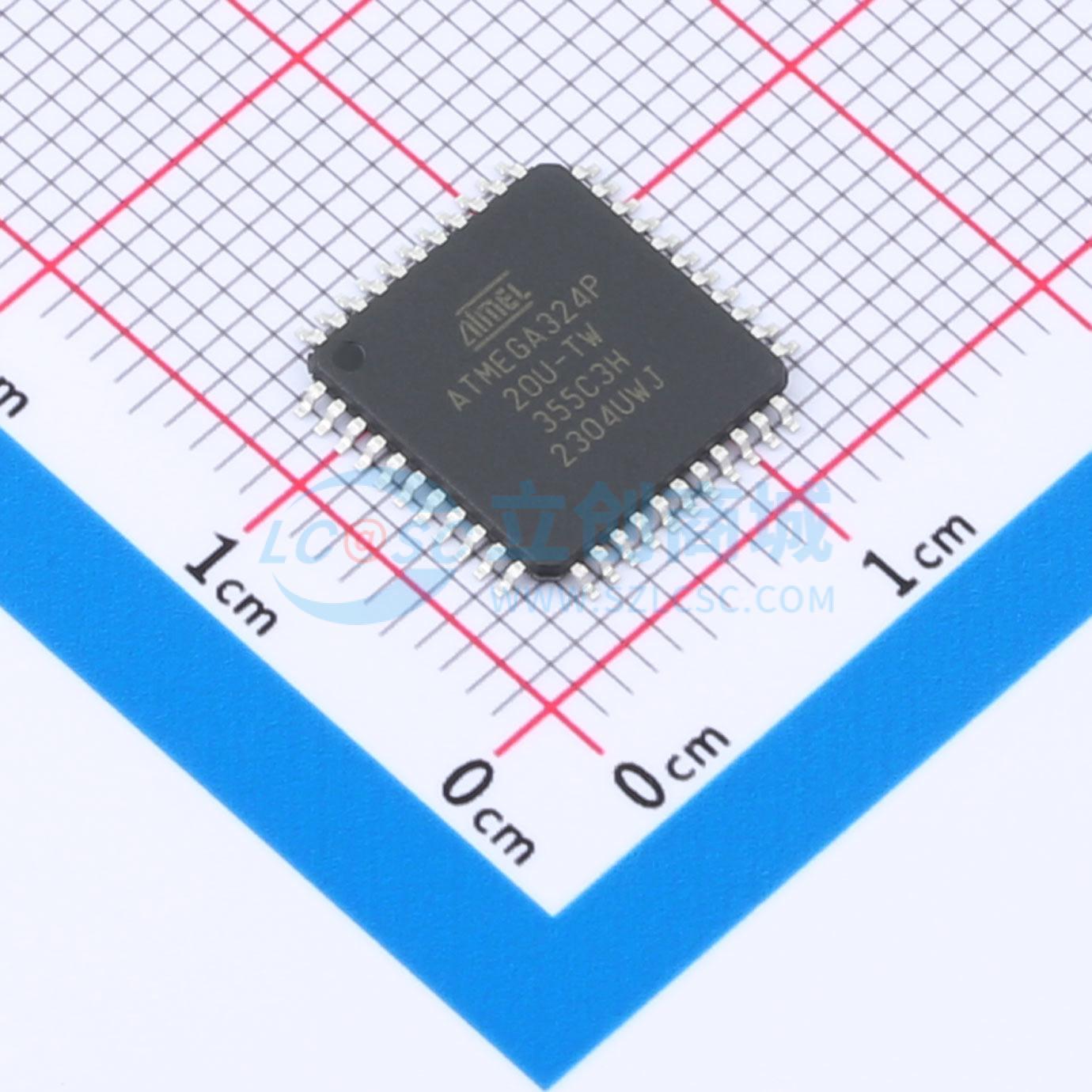

ATMEGA324P-20AUR

Atmel ATmega324P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega324P实现了接近每MHz 1MIPS的吞吐量。这使系统设计者能够针对功耗与处理速度进行优化。

Atmel AVR 核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高，并且比传统的CISC微控制器快十倍。

ATmega324P提供了以下功能：具有读写同时进行能力的32K字节系统内可编程闪存、1K字节EEPROM、2K字节SRAM、32条通用I/O线、32个通用工作寄存器、实时时钟（RTC）、三个带有比较模式和PWM功能的灵活定时器/计数器、两个串行可编程USART、一个面向字节的两线串行接口（I2C）、具有可选差分输入级及可编程增益的8通道10位ADC、带内部振荡器的可编程看门狗定时器、SPI串行端口、符合IEEE std. 1149.1标准的JTAG测试接口（也用于访问片上调试系统）以及六种软件可选节能模式。空闲模式会停止CPU运行，但允许SRAM、定时器/计数器、SPI端口和中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，直到下一个中断或硬件复位前禁用所有其他芯片功能。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU和除异步定时器与ADC外的所有I/O模块以减少ADC转换期间的开关噪声。待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态，这允许快速启动的同时保持低功耗。扩展待机模式下，主振荡器和异步定时器都继续运行。

Atmel提供QTouch 库，用于将电容触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了强大的传感性能，并包括完全去抖动的触摸键报告以及相邻按键抑制（AKS）技术，确保按键事件检测明确无误。易于使用的QTouch Suite工具链允许您探索、开发和调试自己的触摸应用。

该器件采用Atmel高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口下载应用程序到应用程序Flash存储器中。当应用程序Flash部分被更新时，引导Flash部分中的软件将继续运行，从而实现真正的读写同时操作。通过将8位RISC CPU与系统内自编程Flash集成在一个单片上，Atmel ATmega324P成为一种强大且高度灵活、成本效益高的解决方案，适用于许多嵌入式控制应用。

ATmega324P得到了一整套程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
