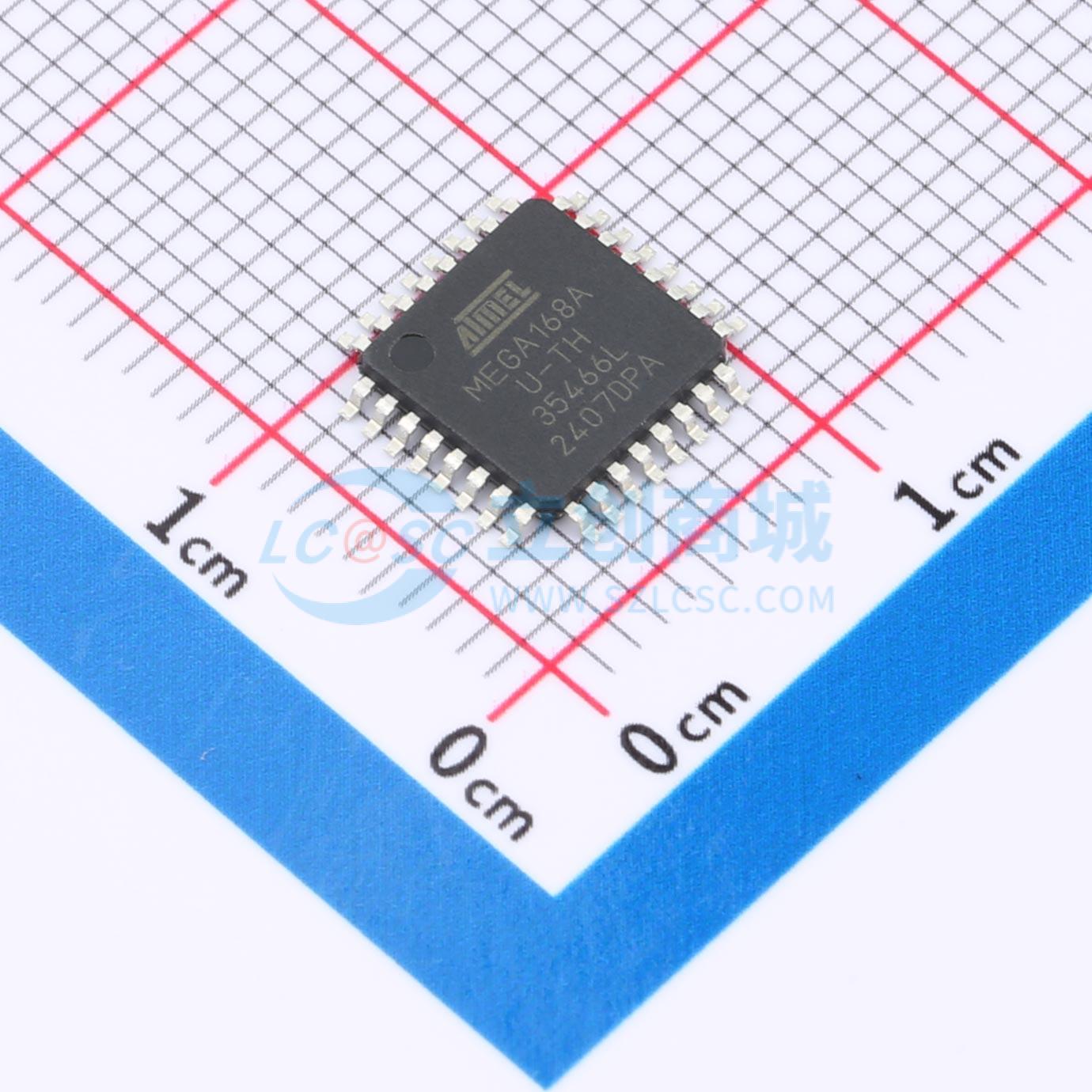

ATMEGA168A-AUR实物图

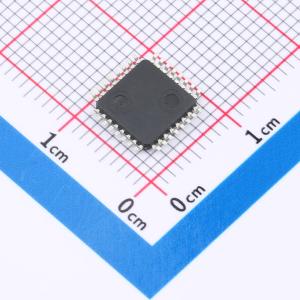

  • ATMEGA168A-AUR商品缩略图

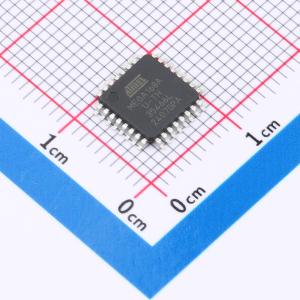

  • ATMEGA168A-AUR商品缩略图

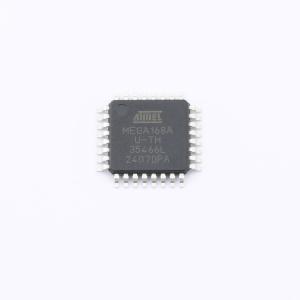

  • ATMEGA168A-AUR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ATMEGA168A-AUR

基于AVR增强型RISC架构的低功耗CMOS 8位微控制器

SMT扩展库PCB免费打样
描述
ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量,使系统设计者能够优化功耗与处理速度之间的平衡。AVR核心将丰富的指令集与32个通用工作寄存器结合在一起。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高,同时实现了比传统CISC微控制器快十倍的吞吐量。ATmega48A/PA/88A/PA/168A/PA/328/P提供以下特性:具有读写同时进行能力的4K/8K字节在系统可编程闪存、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23个通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口、一个SPI串行端口、一个6通道10位ADC(TQFP和VQFN封装中有8个通道)、一个带内部振荡器的可编程看门狗定时器,以及五种软件可选的节能模式。空闲模式停止CPU但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器,禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下,异步定时器继续运行,允许用户在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU和除异步定时器及ADC之外的所有I/O模块,以最小化ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这使得快速启动与低功耗相结合成为可能。Microchip提供了QTouch库,用于将电容式触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供了鲁棒的感应,并包括完全去抖动的触摸键报告,还包括相邻按键抑制(AKS)技术,以确保对按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发并调试自己的触摸应用程序。该器件采用Microchip的高密度非易失性存储器技术制造。片上ISP闪存允许通过SPI串行接口、传统的非易失性存储器编程器或运行于AVR核心上的片上引导程序在系统中重新编程程序存储器。引导程序可以使用任何接口下载应用程序至应用闪存中。当应用闪存部分更新时,引导闪存部分中的软件将继续运行,从而实现真正的读写同时操作。通过将8位RISC CPU与片上自编程闪存集成在同一单片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一款功能强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR支持完整的程序和系统开发工具套件,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
商品型号
ATMEGA168A-AUR
商品编号
C2052741
商品封装
TQFP-32(7x7)​
包装方式
编带
商品毛重
0.2675克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核AVR
CPU最大主频20MHz
CPU位数8 Bit
程序存储容量16KB
程序存储器类型FLASH
RAM容量1KB
属性参数值
EEPROM容量512Byte
I/O数量23
ADC(位数)10bit
振荡器类型内置
工作电压1.8V~5.5V
工作温度-40℃~+85℃

商品概述

ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量,使系统设计者能够优化功耗与处理速度之间的平衡。

AVR核心将丰富的指令集与32个通用工作寄存器结合在一起。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高,同时实现了比传统CISC微控制器快十倍的吞吐量。

ATmega48A/PA/88A/PA/168A/PA/328/P提供以下特性:具有读写同时进行能力的4K/8K字节在系统可编程闪存、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23个通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口、一个SPI串行端口、一个6通道10位ADC(TQFP和VQFN封装中有8个通道)、一个带内部振荡器的可编程看门狗定时器,以及五种软件可选的节能模式。空闲模式停止CPU但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器,禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下,异步定时器继续运行,允许用户在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU和除异步定时器及ADC之外的所有I/O模块,以最小化ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这使得快速启动与低功耗相结合成为可能。

Microchip提供了QTouch库,用于将电容式触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供了鲁棒的感应,并包括完全去抖动的触摸键报告,还包括相邻按键抑制(AKS)技术,以确保对按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发并调试自己的触摸应用程序。

该器件采用Microchip的高密度非易失性存储器技术制造。片上ISP闪存允许通过SPI串行接口、传统的非易失性存储器编程器或运行于AVR核心上的片上引导程序在系统中重新编程程序存储器。引导程序可以使用任何接口下载应用程序至应用闪存中。当应用闪存部分更新时,引导闪存部分中的软件将继续运行,从而实现真正的读写同时操作。通过将8位RISC CPU与片上自编程闪存集成在同一单片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一款功能强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48A/PA/88A/PA/168A/PA/328/P AVR支持完整的程序和系统开发工具套件,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

数据手册PDF
