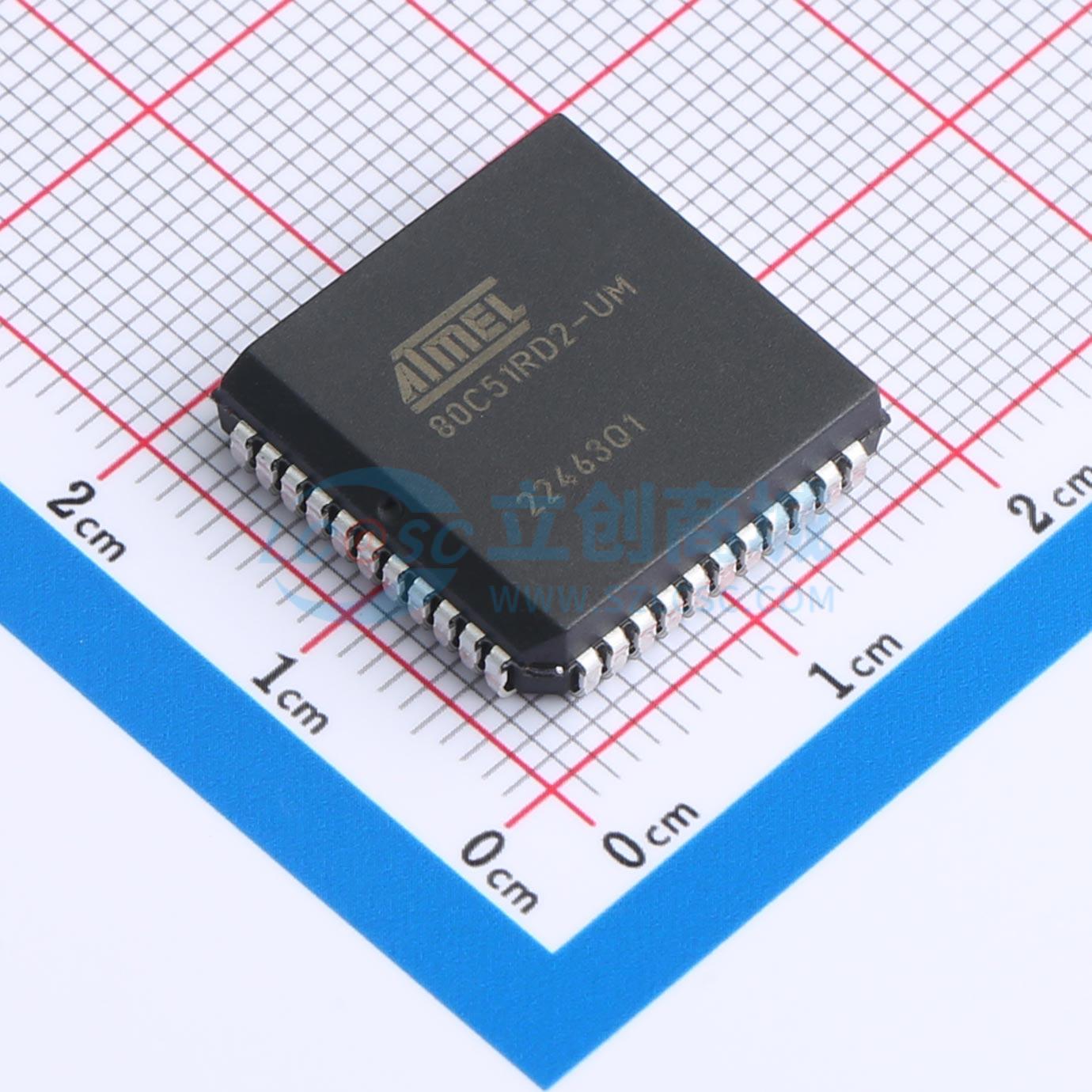

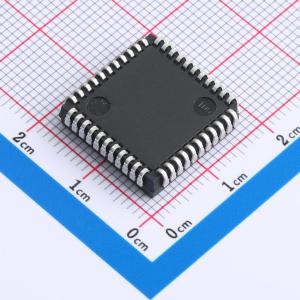

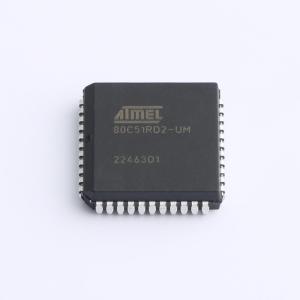

AT80C51RD2-SLRUM

AT80C51RD2 微控制器是80C51 8位微控制器的高性能版本。这些微控制器保留了Atmel 80C52的所有特性，包括256字节的内部RAM、7源4级中断控制器和三个定时器/计数器。此外，这些微控制器还具有可编程计数器阵列、1024字节的XRAM、硬件看门狗定时器、键盘接口、更通用的串行通道（支持多处理器通信的EUART）以及速度提升机制（X2模式）。这些微控制器有两种软件可选的低功耗模式和8位时钟预分频器，以进一步降低功耗。在空闲模式下，CPU停止工作，而外设和中断系统仍然运行。在掉电模式下，RAM内容被保存，所有其他功能则停止工作。

• 80C52 兼容 – 四个 8 位 I/O 端口 – 三个 16 位定时器/计数器 – 256 字节暂存 RAM – 8 个中断源，具有 4 个优先级 – 双数据指针
• 可变长度 MOVX 用于慢速 RAM/外设
• 高速架构 – 标准模式下 10 至 40 MHz
• 16K/32K 字节片上 ROM 程序
• AT80C51RD2 无 ROM 版本
• 片上 1024 字节扩展 RAM (XRAM) – 软件可选大小 (0, 256, 512, 768, 1024 字节) – 复位时选择 256 字节
• P1 端口上的键盘中断接口
• 8 位时钟预分频器
• 64K 程序和数据存储空间
• 改进的 X2 模式，CPU 和每个外设独立选择
• 可编程计数器阵列 5 通道，具有：
  • 高速输出
  • 比较/捕获
  • 脉宽调制器
  • 看门狗定时器功能
• 异步端口复位
• 全双工增强型 UART
• 专用于 UART 的波特率发生器
• 低 EMI（抑制 ALE）
• 硬件看门狗定时器（一次性启用带复位输出）
• 电源控制模式 – 空闲模式 – 掉电模式 – 断电标志
• 电源：2.7V 至 5.5V
• 温度范围：商用 (0 至 +70°C) 和工业 (-40°C 至 +85°C)
• 封装：PDIL40, PLCC44, VQFP44
• X2 选项
• 双数据指针
• 扩展 RAM
• 可编程计数器阵列 (PCA)
• 硬件看门狗
• 4 级中断优先级系统
• 断电标志
• 上电复位
• ONCE 模式
• ALE 禁用
• 一些增强功能也位于 UART 和定时器 2 中
• 在保持相同 CPU 功率的同时将频率晶体分频为 2（更便宜的晶体）
• 在保持相同 CPU 功率的同时节省功耗（振荡器节能）
• 通过在运行和空闲模式下动态将工作频率分频为 2 来节省功耗
• 在保持相同晶体频率的同时将 CPU 功率提高 2 倍
