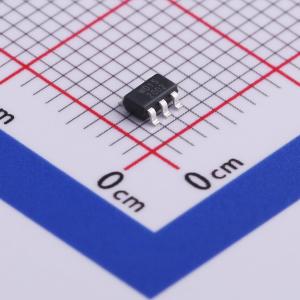

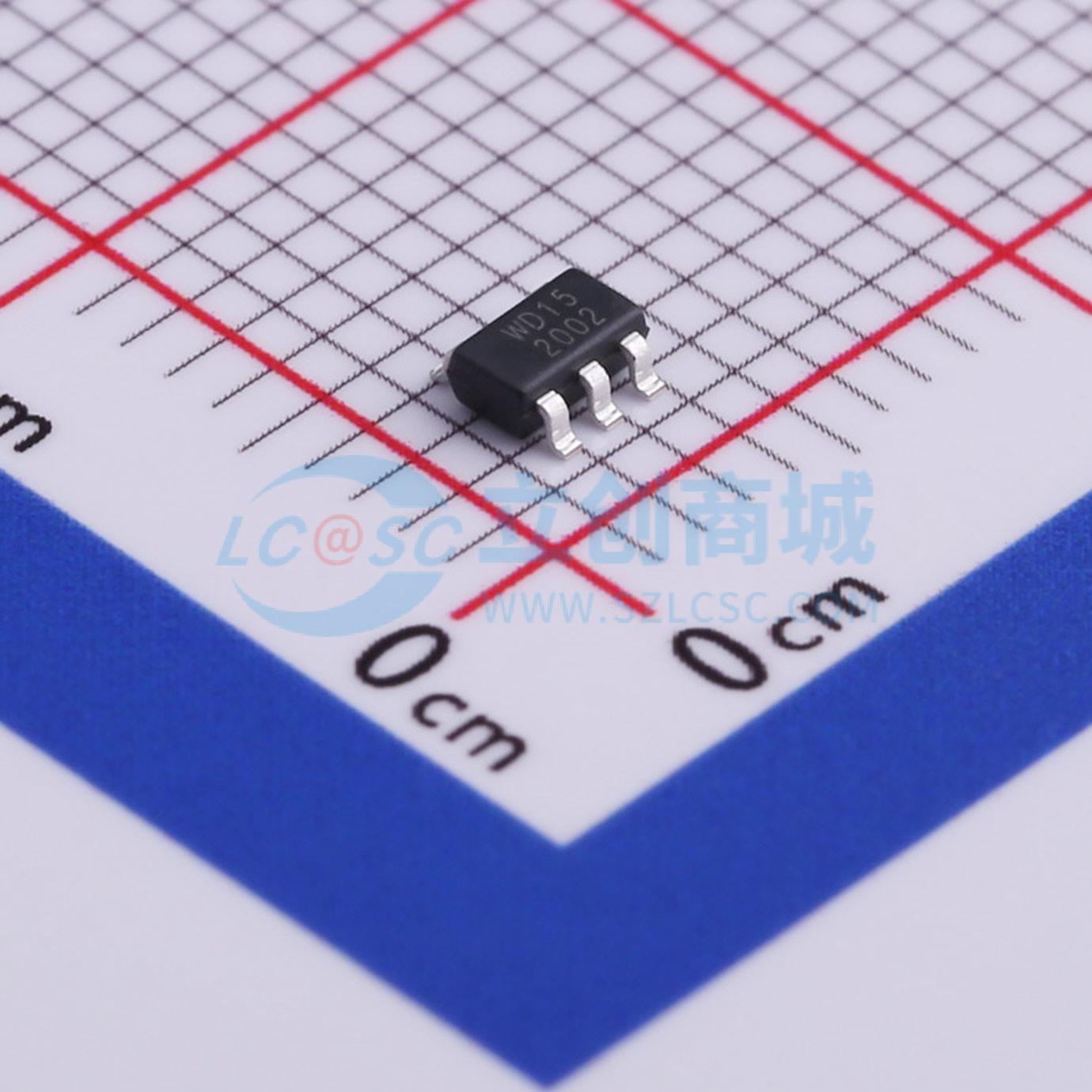

WD1015EA-5/TR
停产 高效同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WD1015是一款高效率的同步降压DC-DC转换器,适用于电池供电的便携式应用。支持高达1.2A的输出电流,输入电压范围为2.7V至5.5V。该设备支持单节锂离子电池、两节和三节碱性电池、3.3V和5V输入电压范围的应用。WD1015的工作频率为1.5MHz,采用脉冲宽度调制（PWM）和脉冲跳频调制（PSM）模式,在轻负载下保持高效率。100%占空比功能提供低dropout操作,延长电池寿命。WD1015采用SOT-23-5L封装。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WD1015EA-5/TR
- 商品编号
- C213158
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
WD1015是一款高效同步降压DC-DC转换器，专为电池供电的便携式应用而优化。它支持高达1.2A的输出电流。该器件的输入电压范围宽，为2.7V至5.5V，可支持由扩展电压范围的单节锂离子电池、两节或三节碱性电池以及3.3V和5V输入电压范围供电的应用。WD1015以1.5MHz的固定开关频率采用脉冲宽度调制（PWM）方式工作，在轻负载电流时进入脉冲跳跃调制（PSM）模式，以在整个负载电流范围内保持高效率。100%的占空比能力可实现低压差运行，延长便携式系统的电池使用寿命。 开关频率内部设定为1.5MHz，允许使用小型表面贴装电感器和输入/输出电容器。0.6V的反馈参考电压可轻松支持低输出电压。 WD1015采用SOT-23-5L封装。 标准产品无铅且无卤素。
商品特性
- 输入电压范围：2.7~5.5V
- 连续输出电流：1.2A
- 开关频率：1.5MHz（典型值）
- 效率：高达92%
- 反馈参考电压：0.6V
- 100%占空比实现低压差运行
- 输出电压可调
应用领域
- 手机
- 平板电脑
- 机顶盒
- 数码相机
