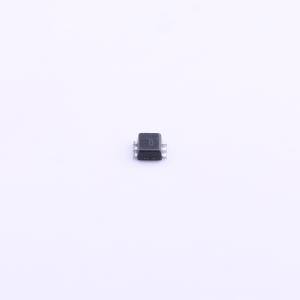

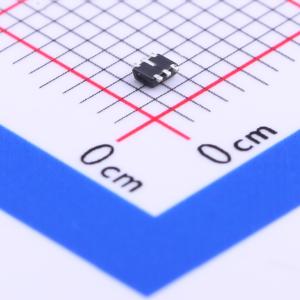

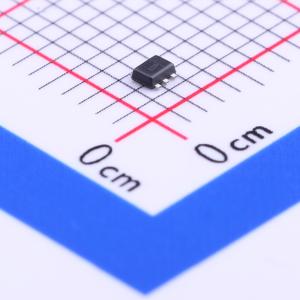

温馨提醒：图片仅供参考，商品以实物为准
ESDA6V1P6
单向TVS 3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 用于ESD保护的TRANSIL阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA6V1P6
- 商品编号
- C191168
- 商品封装
- SOT-666-6
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 70pF |
商品概述
ESDAxxxP6 是单片阵列，旨在保护多达 5 条线路免受 ESD 瞬变影响。 这些器件非常适合需要节省电路板空间和降低线路电容的应用场景。
商品特性
- 4/5 个单向（ESDA6V1P6 和 ESDA6V1 - 5P6）和双向（ESDA14V2BP6 和 ESDA25 - 4BP6）瞬态抑制二极管功能
- 击穿电压：VBR 最小为 6.1V、14.2V 和 25V
- 低漏电流：< 500 nA（ESDA6V1P6 / ESDA6V1 - 5P6）；< 1 μA（ESDA14V2BP6 和 ESDA25 - 4BP6）
- 极小的 PCB 面积 < 2.6 mm²
应用领域
- 计算机
- 服务器
- 打印机
- 通信系统和手机
- 视频设备
