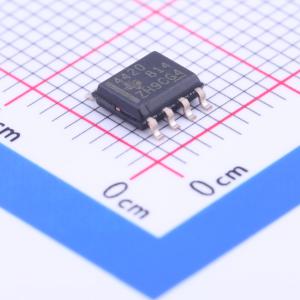

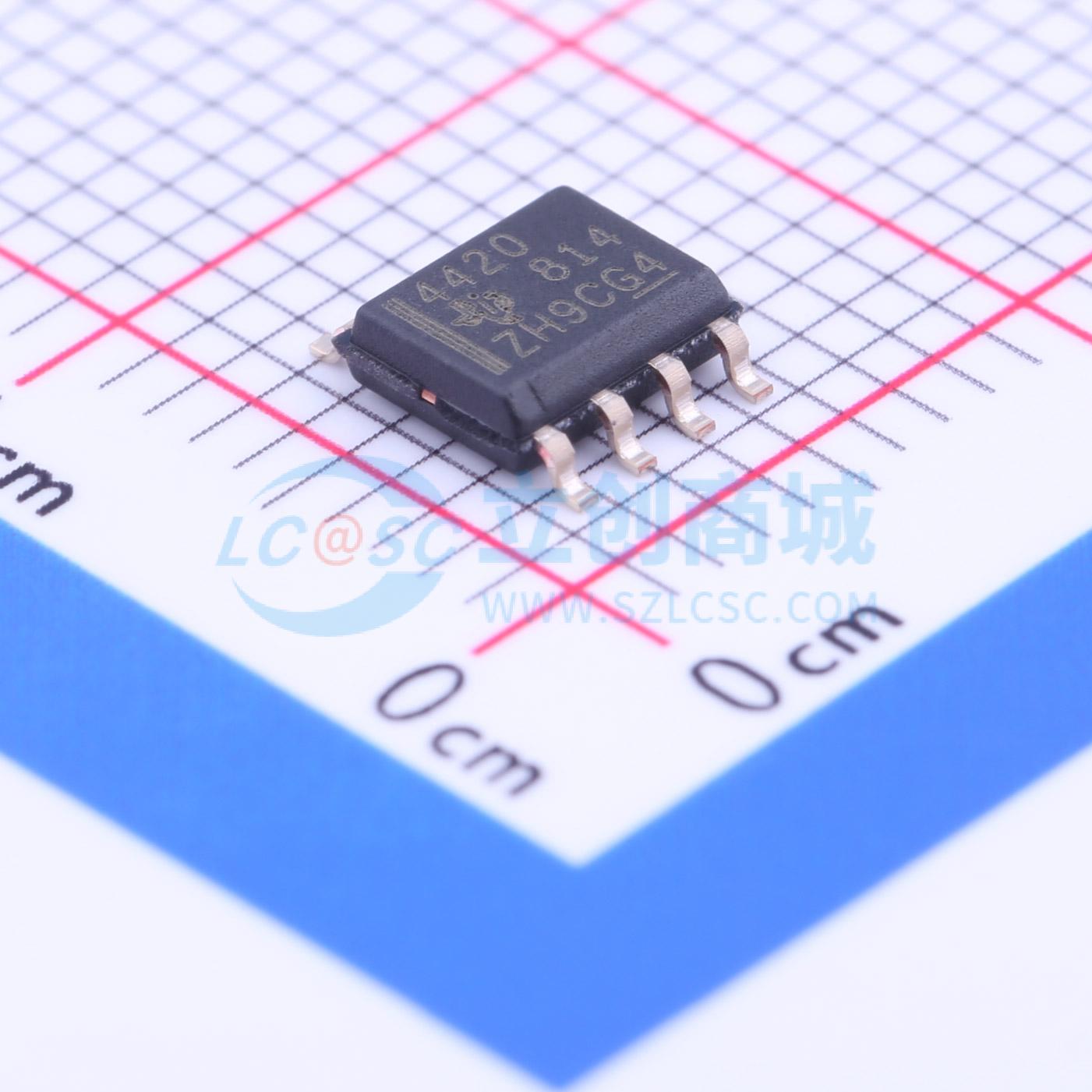

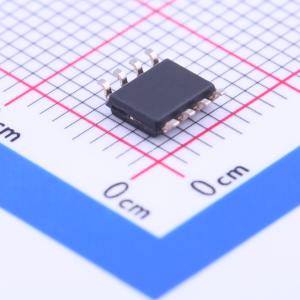

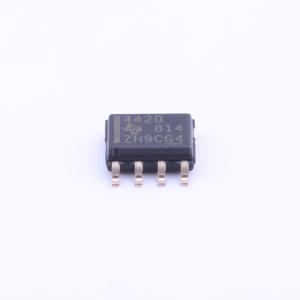

TCAN4420DR
5Mbps 4.5V~5.5V
- 描述
- TCAN4420 具有极性控制功能的 CAN 收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TCAN4420DR
- 商品编号
- C191189
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V | |
| 工作电流 | 80mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TCAN4420是一款高速控制器局域网（CAN）收发器，符合ISO 11898 - 2（2016）物理层标准要求。该器件还允许微控制器通过SW引脚从外部控制CAN总线极性。TCAN4420具备多种保护特性，可确保器件和CAN网络的稳定性。通过V₁₀引脚支持2.8V至5V的MCU和I/O接口。
商品特性
- 符合ISO 11898 - 2（2016）物理层标准要求
- 通过SW（开关）引脚进行外部极性控制，可将CAN总线极性切换为正常（默认）或反向配置
- 双电源供电
- CAN驱动器和接收器采用5V VCC引脚供电，RXD、TXD和SW引脚采用2.8V至5V的V₁₀引脚供电
- 宽工作范围：±46V总线故障保护、±12V共模范围、-40℃至125℃环境温度
- 保护特性：高达±12 kV的HBM ESD保护、VCC和V₁₀电源欠压保护、TXD显性超时（TXD DTO）——支持低至9.2 kbps的数据速率、热关断保护（TSD）
- 无电源时的优化性能：总线和逻辑端子为高阻抗（对工作总线或应用无负载）
- 上电和掉电无毛刺操作
- 快速环路时间：150 ns
应用领域
- 楼宇自动化
- 楼宇安全网关
- HVAC网关和系统控制器
- 电梯主面板
